Análise do Secundário
A MaxPower de 420 W traz cinco retificadores em seu secundário.
A corrente máxima teórica que cada linha pode fornecer é dada pela fórmula I / (1 - D), onde D é o ciclo de trabalho usado e I é a corrente máxima suportada pelo diodo de retificação. Como esta fonte usa o projeto meia-ponte, o ciclo de trabalho é de 50%, ou seja, basta somar a corrente máxima de todos os diodos de cada saída.
A saída de +12 V é produzida por dois retificadores Schottky SB3045ST (30 A, 15 A por diodo interno) e, portanto possui uma corrente máxima teórica de 60 A ou 720 W.
A saída de +5 V é produzida por dois retificadores Schottky F2020CTconectados em paralelo (20 A, 10 A por diodo interno a 100° C, queda de tensão de 0,84 V), nos dando uma corrente máxima teórica de 40 A ou 200 W.
A saída de +3,3 V usa um retificador Schottky MBR4045PT (40 A, 20 A por diodo interno a 125° C, queda de tensão máxima de 0,80 V), nos dando uma potência máxima teórica de 132 W.

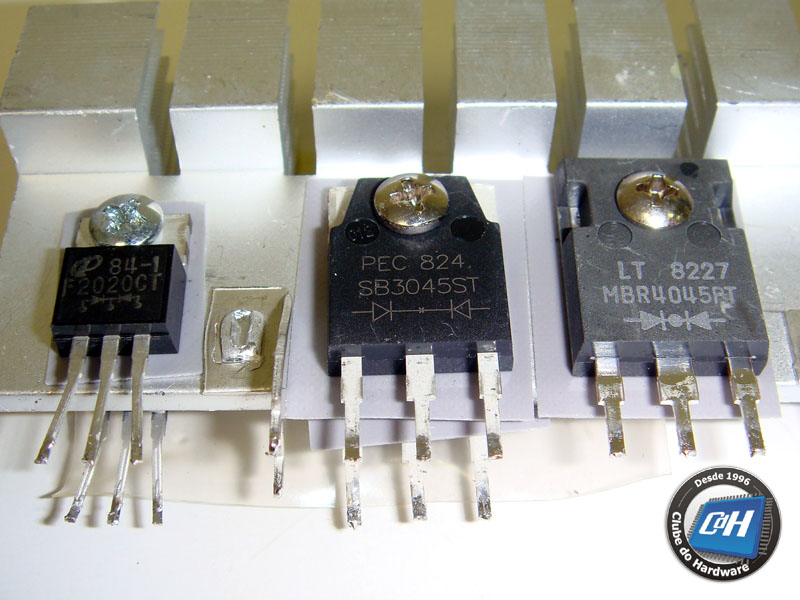

Figura 11: Retificadores de +5 V, de +12 V e de +3,3 V.
O circuito integrado SDC2008 apresentado na Figura 10 além de ser o controlador PWM monitora também as saídas da fonte, mas como não tivemos acesso ao documento técnico deste componente não temos como dizer quais proteções ele realmente suporta.
Todos os capacitores desta fonte de alimentação são chineses, como era de se esperar.
