Espessura da trilha para circuito com alta corrente

[Paulo de Carvalho]

Salve galera, gostaria de saber se alguém já fez algum circuito impresso para aplicação com correntes de 30 a 40 amperes? Fiquei com duvidas quanto a espessura da trilha e pesquisei algumas informações, mas por elas a espessura para essas correntes seriam absurdamente largas. Entrei em conflito exatamente por já ter visto circuitos prontos, como módulos, com trilhas razoáveis e especificações de altas correntes. Alguém pode me orientar?

[lotus123]

Da um look na pagina 4 principalmente. pode ser que te ajude.

http://www.politecnica.pucrs.br/~jclima/downloads/CONFECCAO_DE_PCI_versao_and1.pdf

[albert_emule]

1 hora atrás, Felipe Tomé disse:

Salve galera, gostaria de saber se alguém já fez algum circuito impresso para aplicação com correntes de 30 a 40 amperes? Fiquei com duvidas quanto a espessura da trilha e pesquisei algumas informações, mas por elas a espessura para essas correntes seriam absurdamente largas. Entrei em conflito exatamente por já ter visto circuitos prontos, como módulos, com trilhas razoáveis e especificações de altas correntes. Alguém pode me orientar?



Faça as trilhas com no máximo 3 milímetros de espessura.

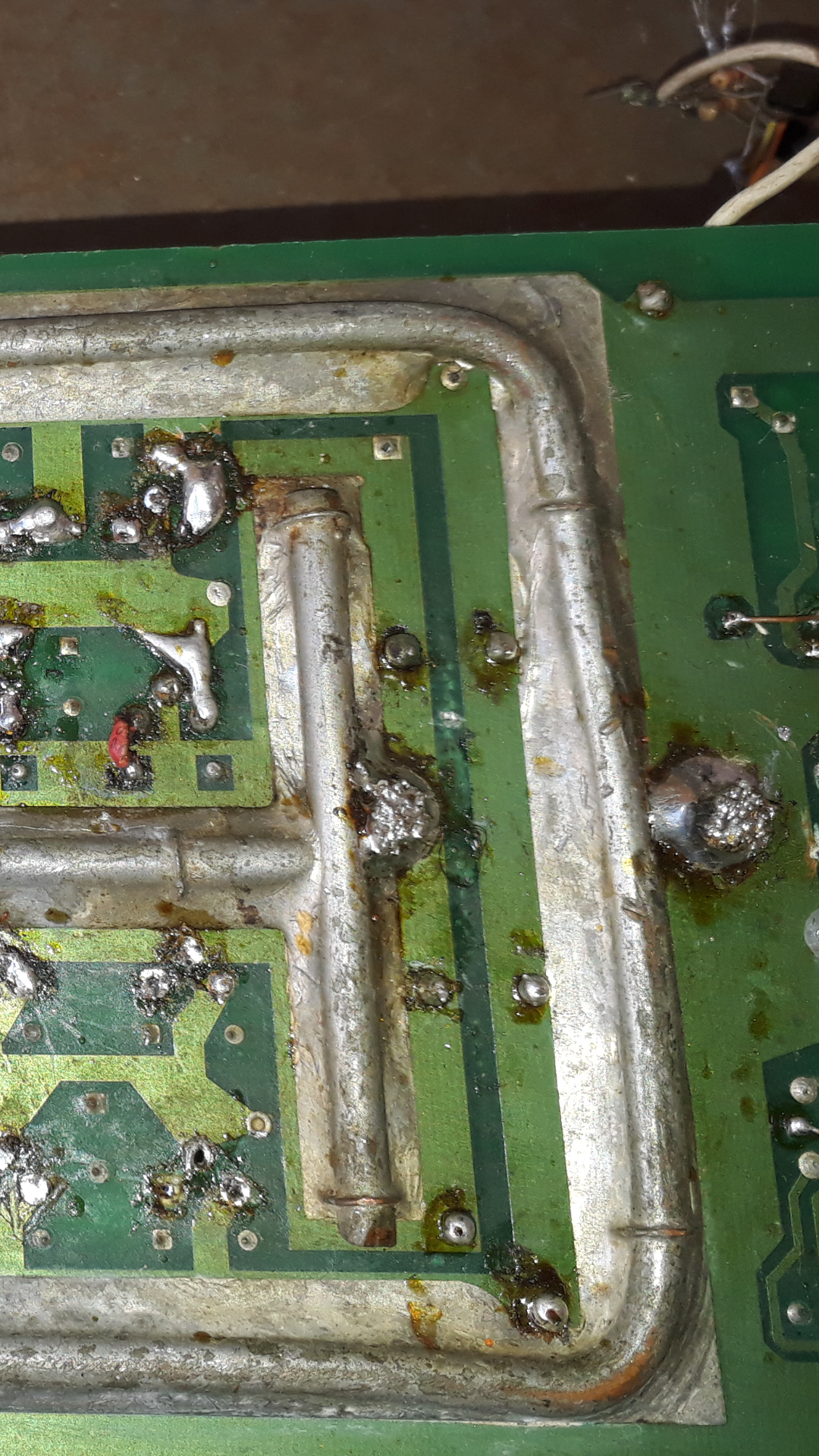

Daí você solda nela um fio rígido sem isolação daqueles de espessura 10AWG. Isso vai ser suficiente para esta corrente.





adicionado 6 minutos depois



[aphawk]

@albert_emule ,



Eu ia justamente escrever que é totalmente insensato tentar passar mais de 20A pelas trilhas de uma PCI, pois nunca temos a certeza de qual é a espessura do banho de cobre !



Eu faço  isso que você mostrou em minhas montagens, mesmo para correntes acima de 3A já soldo em cima um fio grosso de cobre para prevenir problemas.



Paulo.

[Paulo de Carvalho]



1 hora atrás, albert_emule disse:



Faça as trilhas com no máximo 3 milímetros de espessura.

Daí você solda nela um fio rígido sem isolação daqueles de espessura 10AWG. Isso vai ser suficiente para esta corrente.





adicionado 6 minutos depois



 Justo, mas 3 mm? Essa da foto parece mais espessa...



1 hora atrás, aphawk disse:

@albert_emule ,



Eu ia justamente escrever que é totalmente insensato tentar passar mais de 20A pelas trilhas de uma PCI, pois nunca temos a certeza de qual é a espessura do banho de cobre !



Eu faço  isso que você mostrou em minhas montagens, mesmo para correntes acima de 3A já soldo em cima um fio grosso de cobre para prevenir problemas.



Paulo.



Pois é, pensei nisso, mas não encontrei outro jeito. Como esse modulo (http://www.baudaeletronica.com.br/driver-bts7960.html?gclid=Cj0KCQjw0dHdBRDEARIsAHjZYYBqy0qyq8aQkAxodSYYFczALgWiOPiLt2U-qPueEs40ECPrPasxnPYaAkgLEALw_wcB) lida com essa corrente alta?

[aphawk]

@Felipe Tomé ,



E quem garante que esse  módulo aguenta 43 A dentro de todas as normas ?



O CI driver aguenta.



Mas o conector nao aguenta, e aposto que o PCB pega fogo com essa corrente kkkkkk !



Paulo

[Paulo de Carvalho]

Kkkk entendi, estou projetando um driver similar com o mesmo CI para um motor com corrente de partida de aproximadamente 30A, vou proceder com o fio de cobre então. valeu!!



[aphawk]

@Felipe Tomé ,



Sim, faça o reforço com o fio de cobre, e mesmo assim só use esse conector para correntes de até 20A.



Se for maior do que isso, melhor comprar terminais maiores e soldar com fio grosso até o PCB.



Paulo

[Paulo de Carvalho]

Mais uma coisa, eu reforço apenas a trilhas que vem da fonte?

[Renato.88]

2 horas atrás, Paulo de Carvalho disse:

Mais uma coisa, eu reforço apenas a trilhas que vem da fonte?

Faça o reforço nas linhas que circulam a alta corrente.

Penso que no caso seja entre a fonte, o driver e a carga.

No circuito de controle não precisa.



[Paulo de Carvalho]

Justo, acho que consegui um padrão aqui. Vcs saberiam um conector que suporte essa corrente de 40A?

[Ricardov]

@Paulo de Carvalho pesquise conectores de potência para PCI. Ou adapte conectores de parafuso ou borne (ex. Sindal).
