Sensor luminosidade linear com ldr

[Jaime Francisco da Silva]

Algum , sensor, circuito, esquema que usando um ldr simples faça com que quanto mais escuro mais liberar luminosidade, ou algo do tipo.

[Gu1426]

@Jaime Francisco da Silva Já vi gente fazendo isso com um Arduíno, um módulo com um TRIAC, e um LDR. Agora se quiseres fazer um circuito independente de Arduino, vai usar a mesma coisa, um TRIAC e um LDR com um circuito que controle o disparo do TRIAC conforme a luminosidade.

[Renato.88]

3 horas atrás, Jaime Francisco da Silva disse:

Algum , sensor, circuito, esquema que usando um ldr simples faça com que quanto mais escuro mais liberar luminosidade, ou algo do tipo.

As ideias pra fazer isso são várias.

Porém tem duas maneiras diferentes, o circuito pode ser linear ou do tipo Pwm.

Além claro das alternativas com triac para acender lâmpadas em CA.

[.if]

9 horas atrás, Jaime Francisco da Silva disse:

mais escuro mais liberar luminosidade, ou algo do tipo

Imagine um dimmer cujo potenciômetro é um ldr. Só não deixe a luz sob controle apontar pro ldr

[Jaime Francisco da Silva]

Esqueci de mencionar que a fonte de iluminação é LED logo circuito seria para correntTe DC.



Um pwm simples com um ldr em série com um trimpot de ajuste R1 poderia funcionar né?





Outra coisa...um regulador de tensão comum ldr no lugar ou em série com o potenciômetro de ajuste também poderia funcionar?

[Gu1426]

A sua lâmpada é DC, é isso, qual a tensão dela? Nesse caso se usa um SCR.

[Jaime Francisco da Silva]

@Gu1426 exatamente , como procuro por esse circuito, nome , etc..



Algo como isso???



[Renato.88]

4 horas atrás, Jaime Francisco da Silva disse:

Um pwm simples com um ldr em série com um trimpot de ajuste R1 poderia funcionar né?

Não vai funcionar muito bem nesse circuito aí do 555, pois ali o potenciômetro usa os três fios.

Se ligar em série com o pino do meio não vai ficar bom.



4 horas atrás, Jaime Francisco da Silva disse:

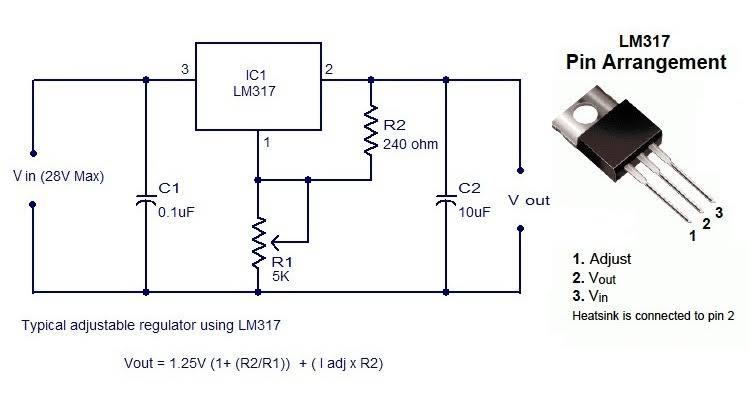

Outra coisa...um regulador de tensão comum ldr no lugar ou em série com o potenciômetro de ajuste também poderia funcionar?

Aí funciona bem.

Mas vai precisar de um circuito com transistor ou mesmo AmpOp para amplificar o sinal do ldr.

Como a corrente é muito baixa, não será suficiente para ter o controle correto do regulador.

4 horas atrás, Gu1426 disse:

A sua lâmpada é DC, é isso, qual a tensão dela? Nesse caso se usa um SCR.

Se a tensão de alimentação for CA eu concordo.



4 horas atrás, Jaime Francisco da Silva disse:

@Gu1426 exatamente , como procuro por esse circuito, nome , etc..

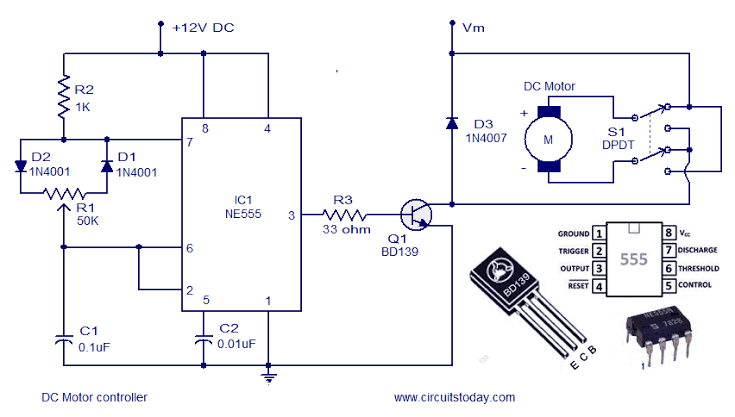

Algo como isso???



Não, esse circuito não controla a velocidade do motor.

Apenas liga o motor quando o ambiente fica escuro.

Só desliga quando apertamos o botão.

[Jaime Francisco da Silva]

@Renato.88 me aponte uma direção, porque agora complicou de vez...

Como montaria Com transistor, onde entra o ldr pois também é usando os 3 pinos do pot.







Nem precisava ser tão linear assim

Algo como 0-40-70-100% ou até mesmo

desligado-meio-max.

[.if]

<<< xxxxxxxxx



Pro motor "trocar de marcha suavemente" de acordo com a luz, tente algo como...

http://www.incbtech.com/index.php/articles/80-mechatronic/711-using-a-pwm-motor-control-mec027e

[Jaime Francisco da Silva]

Vou montar um circuito simples de LDR , e controle o brilho por controle.



Usarei o circuito abaixo, só que tem horas que ele fica indeciso entre ligar e desligar, o relé fica "cantando".



Alguma ajuda???

[.if]

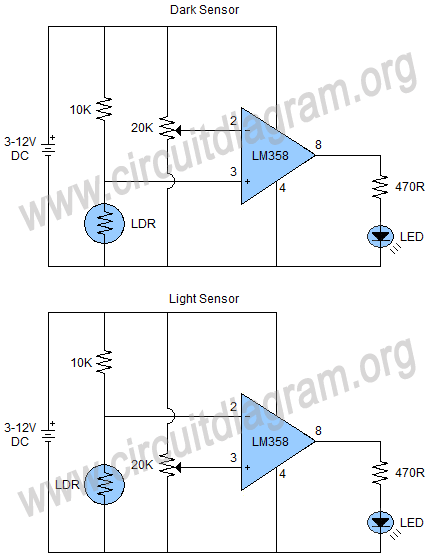

Bora aprender o conceito de smitch trigger (não ensino)

Prefiro este



2 horas atrás, Jaime Francisco da Silva disse:

indeciso entre ligar e desligar, o relé fica "cantando".



Alguma ajuda???



[Renato.88]

3 horas atrás, Jaime Francisco da Silva disse:

indeciso entre ligar e desligar, o relé fica "cantando".



Alguma ajuda???

Os velhos circuitos de histerese, como os postados acima.

Esse com o LM358 eu uso aqui na lâmpada da minha garagem, escureceu a luz acende, clareou o dia a lâmpada apaga.

Resistor, transistor e relê na saída do Ampop ou do 4093.

[Jaime Francisco da Silva]

Boa noite pessoal.

Montei o circuito com o lm358 mas o relé ainda fica batendo



Coloquei um resistor de 100k na realimentação positiva



Estaria muito alta essa resistência?

[.if]

Algum motivo pra não publicar o...

2 horas atrás, Jaime Francisco da Silva disse:

circuito com o lm358

...?



[Jaime Francisco da Silva]

Desculpa, pensei não ser nescessário pois é muito semelhante ao seu.



O que montei foi sensor de sombra

[.if]

22 minutos atrás, Jaime Francisco da Silva disse:

pois é muito semelhante

quase... pero no mucho.. Faltou o lance da histerese: aquela realimentação da saída pra entrada

Em 09/11/2019 às 18:14, Jaime Francisco da Silva disse:

fica indeciso entre ligar e desligar, o relé fica "cantando".

O lance dela é justamente ajudá-lo a decidir



Em 09/11/2019 às 20:43, Isadora Ferraz disse:

aprender o conceito de smitch trigger (não ensino)



[Jaime Francisco da Silva]

@Isadora Ferraz pois é eu coloquei uma resistência de 100k entra a  saída e a entrada positiva

4 horas atrás, Jaime Francisco da Silva disse:



Coloquei um resistor de 100k na realimentação positiva

Mas não adiantou continua o relé batendo e muito.



Penso que 100k foi um valor muito alto

Estou certo?

[Renato.88]

32 minutos atrás, Jaime Francisco da Silva disse:

Penso que 100k foi um valor muito alto

Estou certo?

Está.

Tenta com valores próximos ao do potenciômetro, tipo 5, 10, 15 ou 20k.

Com um resistor entre o potenciômetro e o CI fica melhor, assim a regulagem da sensibilidade não atrapalha a histerese.

[.if]

8 horas atrás, Jaime Francisco da Silva disse:

coloquei uma resistência de 100k entra a  saída e a entrada positiva

Poizé... Mesmo assim uma imagem vale mais que mil palavras e mesmo assim de novo a que postou deixou a desejar. Enfim...Você pode sim aumentar a histerese diminuindo o resistor mas paralelamente coloque um capacitor 100n ... 10uF em paralelo com o ldr. E que sua vcc seja minimamente estável.

[aphawk]

O tópico diz no enunciado sensor de luminosidade LINEAR .



Eu entendo que deveria ser um circuito que respondesse de maneira linear à variação de luminosidade, porém um LDR responde de maneira exponencial, e os circuitos que foram postados ignoram esse “detalhe” ...



Mas pode ser que o autor esteja querendo apenas algum tipo de ajuste para o nível de luminosidade requerido para acionar a saída...



Paulo





[.if]

2 horas atrás, aphawk disse:

um LDR responde de maneira exponencial, e os circuitos que foram postados ignoram esse “detalhe”

Tudo bem mas... alguma sugestão prática? De teoria o inferno tá cheio kk. E os circuitos vieram da net fíi. Corrige ela aí pra nóis ...

E pra mim, o autor nem sabe o que quer direito kk. brinc ..

[aphawk]

@Isadora Ferraz ,



Sugestão prática ?



Oras ... o que que um AVR não faz, né ?

Existem projetos de medidores de luminosidade com LDR que fazem a linearização via uma função... usam um Arduíno Uno e pronto .... Com programa fonte disponível e comentado ...


Eu faria uma modificação para também ler o valor analógico dado por um potenciômetro e assim comparar o limiar desejado.



Fia, também já ví aplicarem a “anti-exponencialiação” via um amp op com diodo kkkk  ou seja, quem quiser mesmo aprender tem de pesquisar na Net né ?



Paulo
