Melhor maneira de reduzir 12v do farol alto do carro para 3v

[KAYMORE]

Olá amigos gostaria de reduzir a energia 12 volt do farol do veículo para 3v. Quero alimenta um controle de portão que era alimentado com uma pilha CR2032 3V . quero retirar a pilha e alimentar diretamente com 3V.  Qual a maneira mais simplificada, segura e garantida de fazer essa conversão?



@faller

[Matthwus]

9 minutos atrás, KAYMORE disse:

Olá amigos gostaria de reduzir a energia 12 volt do farol do veículo para 3v. Quero alimenta um controle de portão que era alimentado com uma pilha CR2032 3V . quero retirar a pilha e alimentar diretamente com 3V.  Qual a maneira mais simplificada, segura e garantida de fazer essa conversão?



@faller

Primeiramente qual a corrente que o controle drena ? e acho que tem um negocio próprio para isso, se nao me engano chama-se tx car. mas parece que tem que ser o modelo certo compatível com a central do portão se não ele não funciona.

[albert_emule]

Controle remoto costuma consumir muito pouca corrente



Um regulador linear tipo LM317T com uma regulagem para sair 3V.

Acredito que nem vá precisar de dissipador

[Renato.88]

Também existem controles que já são 12V, daqueles que funcionam com a pilha pequena do tipo A23.

Aí é só ligar direto.



Porém se a única opção é o controle de 3V, a opção do LM317T citada acima é uma boa.

[Matthwus]

Lembrando que apenas alimentar o controle não resolve seu problema, tem que lembrar do botão que deve ser pressionado.

[KAYMORE]

@Renato.88, vou detalhar um pouco mais, o controle que alimenta 12v que foi a sugestão do @Renato.88 quando pressionado o botão o pulso é continuo, já um outro controle que tenho ele de Pilha 3v o pulso e único e fica perfeito.



@Matthwus, a ideia e justamente não usar o tx car e fazer o uso do controle de portão 3v

O tx car que tenho o piloto ao apertar o botão e contínuo também deixa a central do meu portão doida. O controle novo que tenho o pulso e controlado e único. Somente aciona novamente ao um novo comando. Vou deixar o botão continuamente apertado e o pulso será feito pela alimentação.



@albert_emule pode me descrever detalhes como poderiam fazer essa ligação com o LM317T? ele seria a melhor opção?





Agradeço a todos e fico aberto a mais idéias e sugestão para redução de 12v para 3v quanto mais simples e seguro for pra mim e a melhor opção. Temos que levar em conta também a segurança já que se trata de uma ligação caseira em um veículo.





adicionado 2 minutos depois

2 minutos atrás, KAYMORE disse:

@Renato.88, vou detalhar um pouco mais, o controle que alimenta 12v que foi a sugestão do @Renato.88 quando pressionado o botão o pulso é continuo, já um outro controle que tenho ele de Pilha 3v o pulso e único e fica perfeito.



@Matthwus, a ideia e justamente não usar o tx car e fazer o uso do controle de portão 3v

O tx car que tenho o piloto ao apertar o botão e contínuo também deixa a central do meu portão doida. O controle novo que tenho o pulso e controlado e único. Somente aciona novamente ao um novo comando. Vou deixar o botão continuamente apertado e o pulso será feito pela alimentação.



@albert_emule pode me descrever detalhes como poderiam fazer essa ligação com o LM317T? ele seria a melhor opção?





Agradeço a todos e fico aberto a mais idéias e sugestão para redução de 12v para 3v quanto mais simples e seguro for pra mim e a melhor opção. Temos que levar em conta também a segurança já que se trata de uma ligação caseira em um veículo.





@faller

adicionado 7 minutos depois

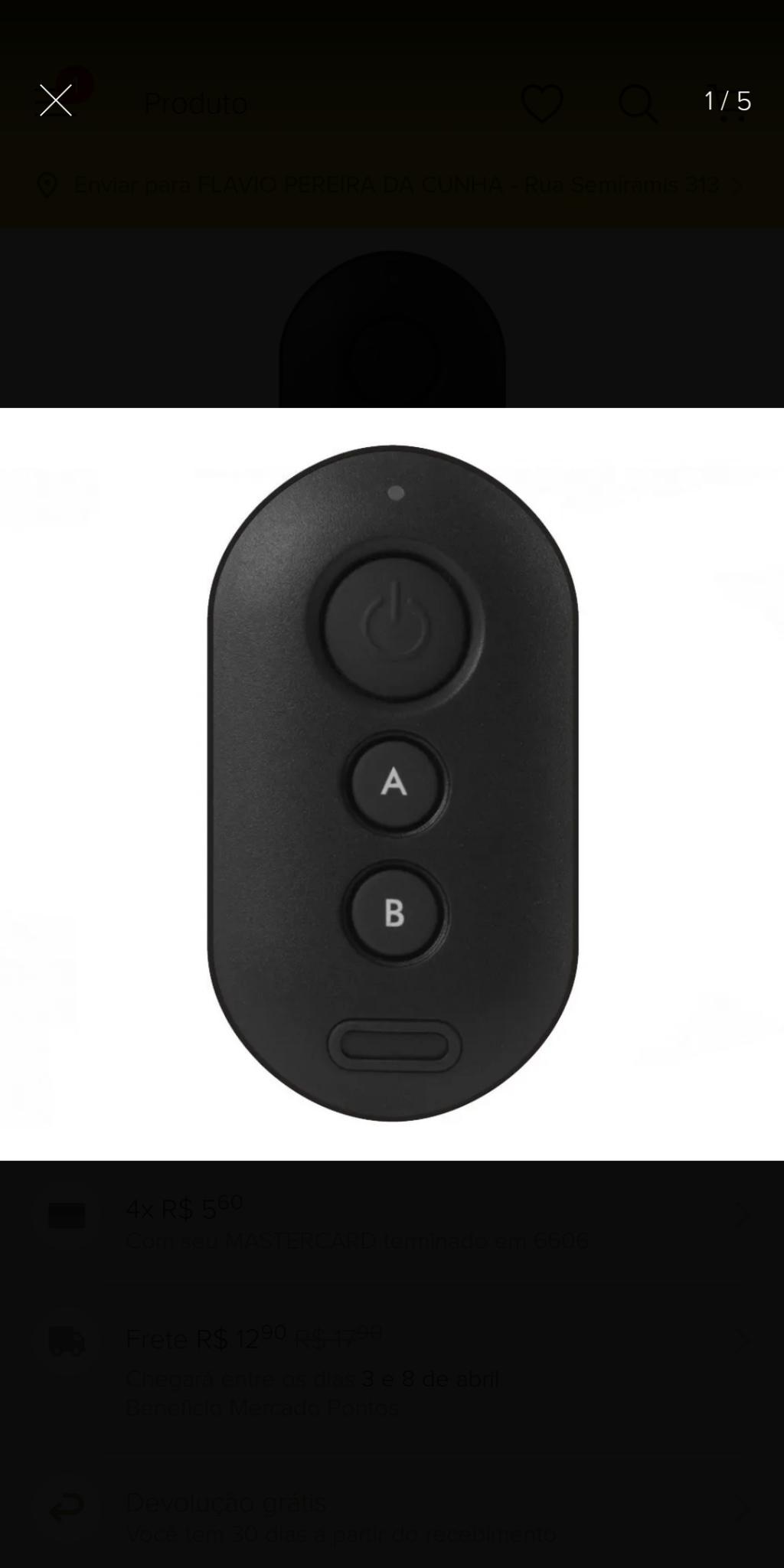

@Matthwus  não sei qual a corrente drenada pelo controle. Sei que ele usa 1 pilha CR2032 3V o controle que vou utilizar e o Intelbras XAC 4000

[Renato.88]

5 horas atrás, KAYMORE disse:

, vou detalhar um pouco mais, o controle que alimenta 12v que foi a sugestão do @Renato.88 quando pressionado o botão o pulso é continuo, já um outro controle que tenho ele de Pilha 3v o pulso e único e fica perfeito

Depois que fiz o post, fiquei pensando nisso da emissão de sinal ser contínua.

Aqui só tenho os controles de 12V, também estava pensando em adaptar um no meu carro mas já percebi que isso seria um problema.



Não sabia que o TX car era assim também.



5 horas atrás, KAYMORE disse:

não sei qual a corrente drenada pelo controle. Sei que ele usa 1 pilha CR2032 3V o controle que vou utilizar e o Intelbras XAC 4000

Nesse caso nem precisa saber, é muito pouca não faz diferença.



5 horas atrás, KAYMORE disse:

pode me descrever detalhes como poderiam fazer essa ligação com o LM317T? ele seria a melhor opção?

Tem muitas outras opções, mas essa une o simples ao barato e sem risco de queimar o seu controle.



Na tabela faltou o 3V, deve usar 330R no R2.

Recomendo uma plaquinha universal pra fazer a montagem, montagem aranha em automóvel não dá muito certo.

Evite o contato da carcaça do LM com o terra do carro.

[KAYMORE]

3 horas atrás, Renato.88 disse:

Depois que fiz o post, fiquei pensando nisso da emissão de sinal ser contínua.

Aqui só tenho os controles de 12V, também estava pensando em adaptar um no meu carro mas já percebi que isso seria um problema.



Não sabia que o TX car era assim também.



Nesse caso nem precisa saber, é muito pouca não faz diferença.



Tem muitas outras opções, mas essa une o simples ao barato e sem risco de queimar o seu controle.



Na tabela faltou o 3V, deve usar 330R no R2.

Recomendo uma plaquinha universal pra fazer a montagem, montagem aranha em automóvel não dá muito certo.

Evite o contato da carcaça do LM com o terra do carro.



Pode me descrever por favor quais componentes ainda terei que comprar vou te mandar um foto do que já comprei pois na primeira informação não dizia que teria que comprar outros componentes.. Vou colocar o 330 no R2 e no R1 ? Me desculpe mas estou aprendendo e não tenho  o conhecimento que vocês tem. Me desculpe.

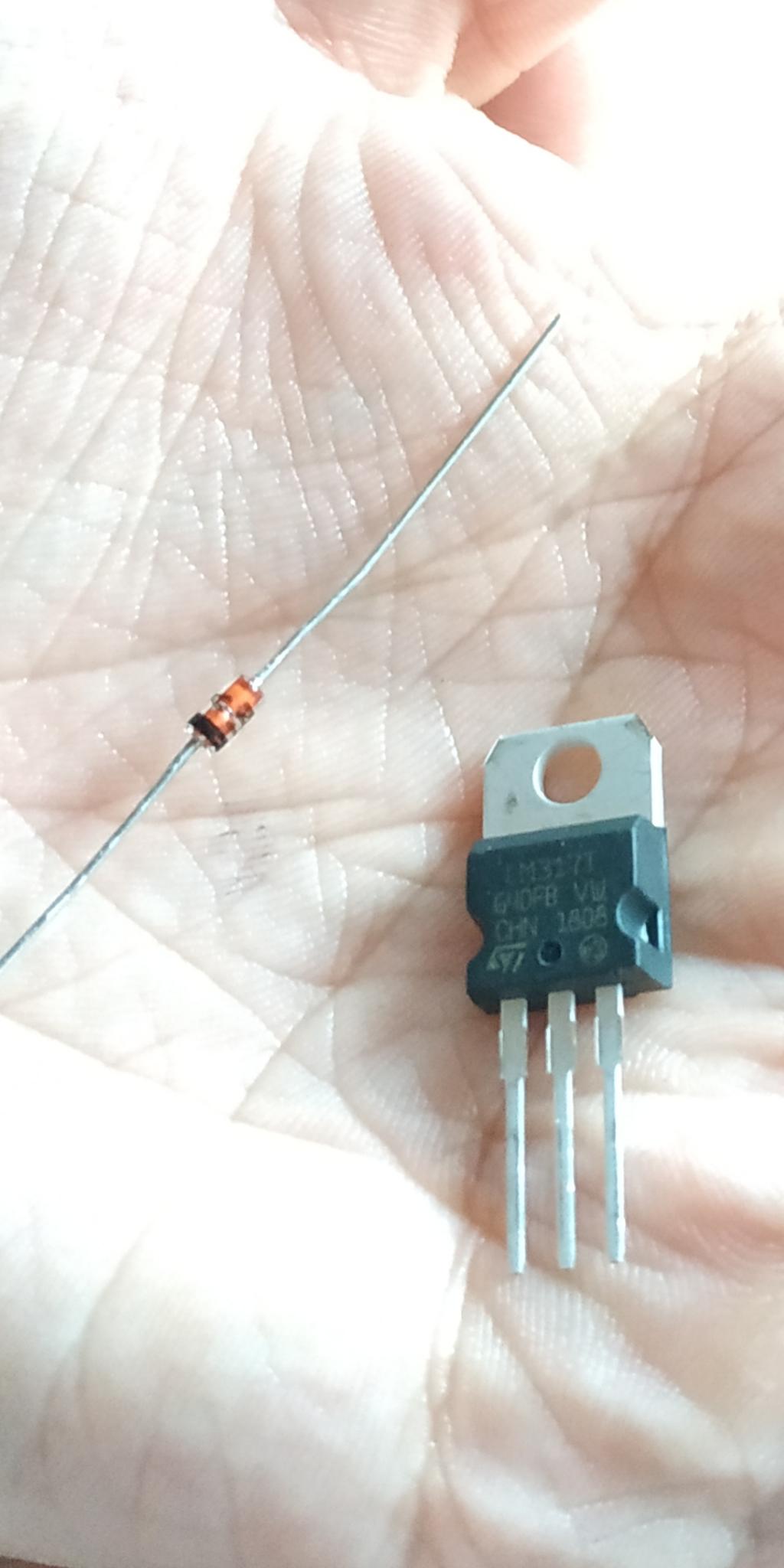

Comprei 1 LM317T e 2 zenner 1N4728A o zenner eu comprei pó minha conta sei que vocês não falaram nada sobre isso.

[Renato.88]

2 horas atrás, KAYMORE disse:

Vou colocar o 330 no R2 e no R1 ?

240R, tá lá no esquema.

Se não tiver esse, 220 ou 270 também serve.



Ali no esquema também tem um capacitor de 100nf e outro de 1uF.

Tem circuitos que a gente deixa sem, mas nesse caso vamos colocar, já que a instalação de automóvel é cheia de interferências.



2 horas atrás, KAYMORE disse:

2 zenner 1N4728A o zenner eu comprei pó minha conta sei que vocês não falaram nada sobre isso

Não mencionamos antes, mas apenas zener e resistor também da certo.

Só que se não fazer direito pode queimar o seu controle.



Já que comprou o LM317 vamos fazer com ele.

[KAYMORE]

44 minutos atrás, Renato.88 disse:

240R, tá lá no esquema.

Se não tiver esse, 220 ou 270 também serve.



Ali no esquema também tem um capacitor de 100nf e outro de 1uF.

Tem circuitos que a gente deixa sem, mas nesse caso vamos colocar, já que a instalação de automóvel é cheia de interferências.



Não mencionamos antes, mas apenas zener e resistor também da certo.

Só que se não fazer direito pode queimar o seu controle.



Já que comprou o LM317 vamos fazer com ele.

Entendi obrigado pelo retorno, amanhã mesmo irei comprar os componentes que estão faltando, mas olhando pela internet vi que o R330 e R240 tem algumas informações como 1/4W , 2w , 4w , 8w qual vou comprar ?



Outra duvida tenho alguns componentes em casa te tirei de algumas coisas antes de jogar fora vou te mandar um foto para saber se posso aproveitar alguma coisa.



Muito obrigado pela ajuda.

[Renato.88]

2 horas atrás, KAYMORE disse:

algumas informações como 1/4W , 2w , 4w , 8w qual vou comprar ?

Para esse circuito, qualquer um serve.

Porém os de menor potência são mais baratos.

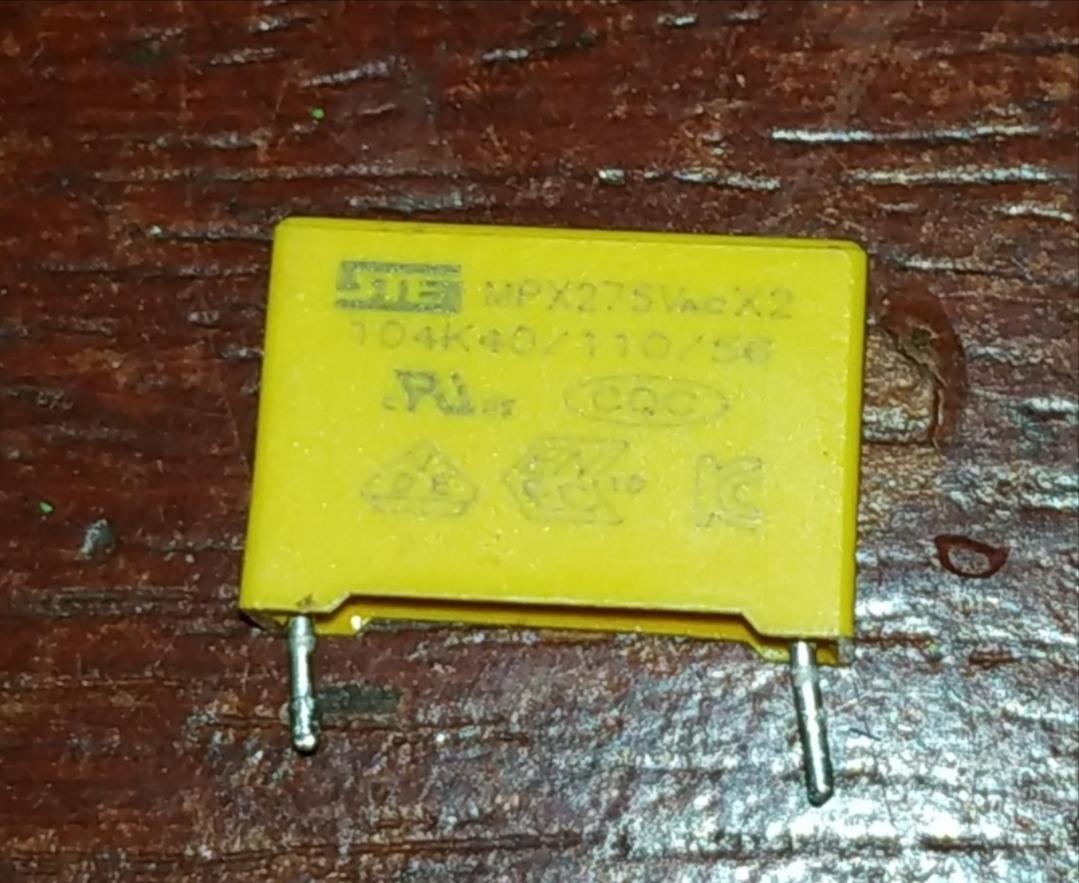

Esse capacitor da foto de baixo serve ele é o C1 do esquema. Vai aprendendo, pois 0,1uF - 100nF e o número 104 que aparece ali é tudo a mesma coisa.
