Review de FANs 120mm para coolers e gabinetes

[Charles Decker]

O Akasa trabalha à 12V. Pesquisarei sobre a mobo... Obrigado!

[lucasbustos]

@Charles Decker



Pelo que vi tua placa-mãe tem apenas 1 cpu_fan (4 pinos) e 1 sys_fan (3 pinos), certo? Não sei te dizer se é recomendado ligar esse fan no da cpu... não sei se a tensão é a mesma. Teria que pesquisar melhor.



@lucasbustos



Tenho o mesmo gabinete que tu. Não vi a necessidade de usar os 5 fans. Estou usando 3 e p mim está de bom tamanho. Coloquei somente 2 na frente (puxando o ar) e 1 atrás (tirando o ar), como o @DarkSideZin falou. Nas laterais não coloquei.



Importante é colocar o da fonte virado para baixo (puxando o ar gelado p dentro da fonte). Os demais: frontais e laterais devem estar puxando ar e o traseiro tirando o ar. Se o fabricante fez o gabinete dessa forma é porque acredita que seja essa a melhor maneira de refrigerar ele.

@guidadall como encaixa 2 na frente? Mal consegui encaixar 1 huahuahuah ele vai sem parafuso mesmo? No filtro?

Quanto ao da fonte, você consegue mandar uma imagem para mim para eu entender melhor como funciona?

[EdsonSM]

O Akasa trabalha à 12V. Pesquisarei sobre a mobo... Obrigado!



Um cabo splitter ligada na CPU FAN resolveria o problema.

Veja essas duas opções:

1 - Cabo para 2 fans como esse aqui.

O cabo usa alimentação do conector.

O consumo do cooler box e da fan adicional não pode ultrapassar o limite do conector.

Quando o manual não especifica considere o limite de 1A.

No seu caso o consumo do cooler box e o Viper não ultrapassam esse limite.

2 - Cabo para 3 fans como esse aqui.

O cabo usa alimentação da fonte, sem risco das fans ultrapassarem o limite do conector.

Para o controle de rotação funcionar, creio que seria necessário na bios alterar a CPU Smart Fan Mode para PWM.



[guidadall]

@guidadall como encaixa 2 na frente? Mal consegui encaixar 1 huahuahuah ele vai sem parafuso mesmo? No filtro?

Quanto ao da fonte, você consegue mandar uma imagem para mim para eu entender melhor como funciona?



Isso mesmo @lucasbustos. Os fans da frente vão no filtro. Encaixa um lado depois aperta p encaixar os do outro lado.



Nesse gabinete a fonte vai na parte de baixo, certo. Inclusive onde vai a fonte tem um filtro. Esse filtro serve p filtrar o ar que entra puxado pelo fan da fonte. Por isso a fonte deve ser instalada com o fan virado p baixo. Mando a foto do meu assim que chegar em casa hoje à noite.

Um cabo splitter ligada na CPU FAN resolveria o problema.

Veja essas duas opções:

1 - Cabo para 2 fans como esse aqui.

O cabo usa alimentação do conector.

O consumo do cooler box e da fan adicional não pode ultrapassar o limite do conector.

Quando o manual não especifica considere o limite de 1A.

No seu caso o consumo do cooler box e o Viper não ultrapassam esse limite.

2 - Cabo para 3 fans como esse aqui.

O cabo usa alimentação da fonte, sem risco das fans ultrapassarem o limite do conector.

Para o controle de rotação funcionar, creio que seria necessário na bios alterar a CPU Smart Fan Mode para PWM.





Isso aí @EdsonSM. No meu acabei optando pelo cabo Akas Flexa FP5 com 5 conectores de fan alimentados pela fonte. Ficou bem legal e ainda tenho um certo controle por PWM (não individualmente). Acho que no caso do @Charles Decker o splitter para 2 seria o suficiente (a não ser que ele queira adicionar mais fans futuramente).

[lucasbustos]

Isso mesmo @lucasbustos. Os fans da frente vão no filtro. Encaixa um lado depois aperta p encaixar os do outro lado.



Nesse gabinete a fonte vai na parte de baixo, certo. Inclusive onde vai a fonte tem um filtro. Esse filtro serve p filtrar o ar que entra puxado pelo fan da fonte. Por isso a fonte deve ser instalada com o fan virado p baixo. Mando a foto do meu assim que chegar em casa hoje à noite.

Entendi .. É justamente onde instalei um cooler, fiz uma gambiarra ali kkk..



vou desinstalar este, passar para a frente.. os laterais vou deixar instalados mas não vou ligar.. será que isso vai atrapalhar na circulação do ar?



Quanto a questão da entrada/saida, espero que eu tenha instalado de forma certa kkk me baseei pelo cooler que ja veio, tendo quase certeza que aquele é de saida.

[guidadall]

Entendi .. É justamente onde instalei um cooler, fiz uma gambiarra ali kkk..



vou desinstalar este, passar para a frente.. os laterais vou deixar instalados mas não vou ligar.. será que isso vai atrapalhar na circulação do ar?



Quanto a questão da entrada/saida, espero que eu tenha instalado de forma certa kkk me baseei pelo cooler que ja veio, tendo quase certeza que aquele é de saida.



Tô curioso p saber onde tu instalou a fonte



Eu não uso os laterais. Faço o seguinte: 2 na frente puxando ar e 1 atrás tirando. Assim entra mais ar no gabinete do que sai e isso faz uma leve pressão positiva (pressão de ar dentro do gabinete é maior do que fora dele). Isso "força" o ar a sair por qualquer furo no gabinete principalmente pelos furos laterais. É por isso que não uso fans ali, p não atrapalhar a circulação.



Os fans funcionam das 2 formas, tanto puxando, quanto tirando ar. Depende da forma como tu instala. Se tu olhar em um dos lados desse fan que veio com o gabinete tem uma seta --> que indica a direção do ar. Se tu quiser que ele puxe ar p gabinete instala com a seta virada p dentro. Se quer tirar o ar instala com a seta virada p fora.

[lucasbustos]

Tô curioso p saber onde tu instalou a fonte



Eu não uso os laterais. Faço o seguinte: 2 na frente puxando ar e 1 atrás tirando. Assim entra mais ar no gabinete do que sai e isso faz uma leve pressão positiva (pressão de ar dentro do gabinete é maior do que fora dele). Isso "força" o ar a sair por qualquer furo no gabinete principalmente pelos furos laterais. É por isso que não uso fans ali, p não atrapalhar a circulação.



Os fans funcionam das 2 formas, tanto puxando, quanto tirando ar. Depende da forma como tu instala. Se tu olhar em um dos lados desse fan que veio com o gabinete tem uma seta --> que indica a direção do ar. Se tu quiser que ele puxe ar p gabinete instala com a seta virada p dentro. Se quer tirar o ar instala com a seta virada p fora.

ainda não instalei a fonte, só os fans..

o meu eu procurei a seta, mas não achei (SickleFlow X)

Assim, pensa no cooler que ja vem com o gabinete, o de tras.. aquele vem com as "pázinhas" pra frente instalei o da frente de modo inverso...

[Charles Decker]

Isso mesmo @lucasbustos. Os fans da frente vão no filtro. Encaixa um lado depois aperta p encaixar os do outro lado.



Nesse gabinete a fonte vai na parte de baixo, certo. Inclusive onde vai a fonte tem um filtro. Esse filtro serve p filtrar o ar que entra puxado pelo fan da fonte. Por isso a fonte deve ser instalada com o fan virado p baixo. Mando a foto do meu assim que chegar em casa hoje à noite.



Isso aí @EdsonSM. No meu acabei optando pelo cabo Akas Flexa FP5 com 5 conectores de fan alimentados pela fonte. Ficou bem legal e ainda tenho um certo controle por PWM (não individualmente). Acho que no caso do @Charles Decker o splitter para 2 seria o suficiente (a não ser que ele queira adicionar mais fans futuramente).





Um cabo splitter ligada na CPU FAN resolveria o problema.

Veja essas duas opções:

1 - Cabo para 2 fans como esse aqui.

O cabo usa alimentação do conector.

O consumo do cooler box e da fan adicional não pode ultrapassar o limite do conector.

Quando o manual não especifica considere o limite de 1A.

No seu caso o consumo do cooler box e o Viper não ultrapassam esse limite.

2 - Cabo para 3 fans como esse aqui.

O cabo usa alimentação da fonte, sem risco das fans ultrapassarem o limite do conector.

Para o controle de rotação funcionar, creio que seria necessário na bios alterar a CPU Smart Fan Mode para PWM.



Gostei da segunda opção, até mais barato. Então ele controlaria de boa os dois num único controlador? Como é um custo a + eu não poderia simplesmente inverter? Como tinha dito, por o CPU fan no de 3 pinos (mantendo rotação máxima, já que igualmente ele ta rodando quase sempre no máx) e por o Viper neste 4 pinos da CPU? Porque me importa é o controle do Viper mesmo..

OBS: Querendo ou não, os dois estão esgotados.

[guidadall]

ainda não instalei a fonte, só os fans..

o meu eu procurei a seta, mas não achei (SickleFlow X)

Assim, pensa no cooler que ja vem com o gabinete, o de tras.. aquele vem com as "pázinhas" pra frente instalei o da frente de modo inverso...



Tá aí http://www.overclock.net/t/1421591/sickle-flow-and-sickleflow-x-anatomy-lessons



O ar entra pela parte sem a grade e sai pela parte com a grade (onde tem o adesivo escrito Cooler Master e outras informações do fan). Portanto, se quiser usar puxando ar é só colocar com a grade virada p dentro do gabinete. Como exaustor a grade virada p fora do gabinete.



Se ainda tiver dúvida, quando estiverem ligados, coloca uma folha de papel na frente p ver se estão soprando ou puxando.

[lucasbustos]

Tá aí http://www.overclock.net/t/1421591/sickle-flow-and-sickleflow-x-anatomy-lessons



O ar entra pela parte sem a grade e sai pela parte com a grade (onde tem o adesivo escrito Cooler Master e outras informações do fan). Portanto, se quiser usar puxando ar é só colocar com a grade virada p dentro do gabinete. Como exaustor a grade virada p fora do gabinete.



Se ainda tiver dúvida, quando estiverem ligados, coloca uma folha de papel na frente p ver se estão soprando ou puxando.

do jeito que eu coloquei..



Então vou fazer o seguinte.. vou guardar os dois laterais, tirar o de baixo e colocar um na frente.. vamos ver como vai ficar..

[EdsonSM]

Gostei da segunda opção, até mais barato. Então ele controlaria de boa os dois num único controlador? Como é um custo a + eu não poderia simplesmente inverter? Como tinha dito, por o CPU fan no de 3 pinos (mantendo rotação máxima, já que igualmente ele ta rodando quase sempre no máx) e por o Viper neste 4 pinos da CPU? Porque me importa é o controle do Viper mesmo..

OBS: Querendo ou não, os dois estão esgotados.



Sim, o conector CPU FAN faria o controle de rotação normalmente com o cabo splitter.



Embora não seja a solução convencional, você pode também ligar o cooler box na SYS FAN e dessa forma deixar a CPU FAN para o Viper.

[Charles Decker]

Sim, o conector CPU FAN faria o controle de rotação normalmente com o cabo splitter.

Embora não seja a solução convencional, você pode também ligar o cooler box na SYS FAN e dessa forma deixar a CPU FAN para o Viper.

Não convencional no sentido de dar preferência unicamente a um fan não é mesmo? Pois somado ao frete inviabilizaria a solução por hora. E como isso não terá problemas, decidi pelo caminho mais fácil.

[EdsonSM]

Eu quis dizer que, por convenção o conector CPU FAN é usado para ligar a fan do cooler do processador e os conectores SYS FAN seriam dedicados para fans de gabinete.



No entanto nada impediria de fato de usar os conectores com propósitos diferentes.

[guidadall]

do jeito que eu coloquei..



Então vou fazer o seguinte.. vou guardar os dois laterais, tirar o de baixo e colocar um na frente.. vamos ver como vai ficar..



Sugiro também @lucasbustos que tu coloque um fan bom como exaustor, ao invés do que veio com o gabinete que é meio fraco. Pois como é o único a retirar o ar dá preferência p um bom.

[guidadall]

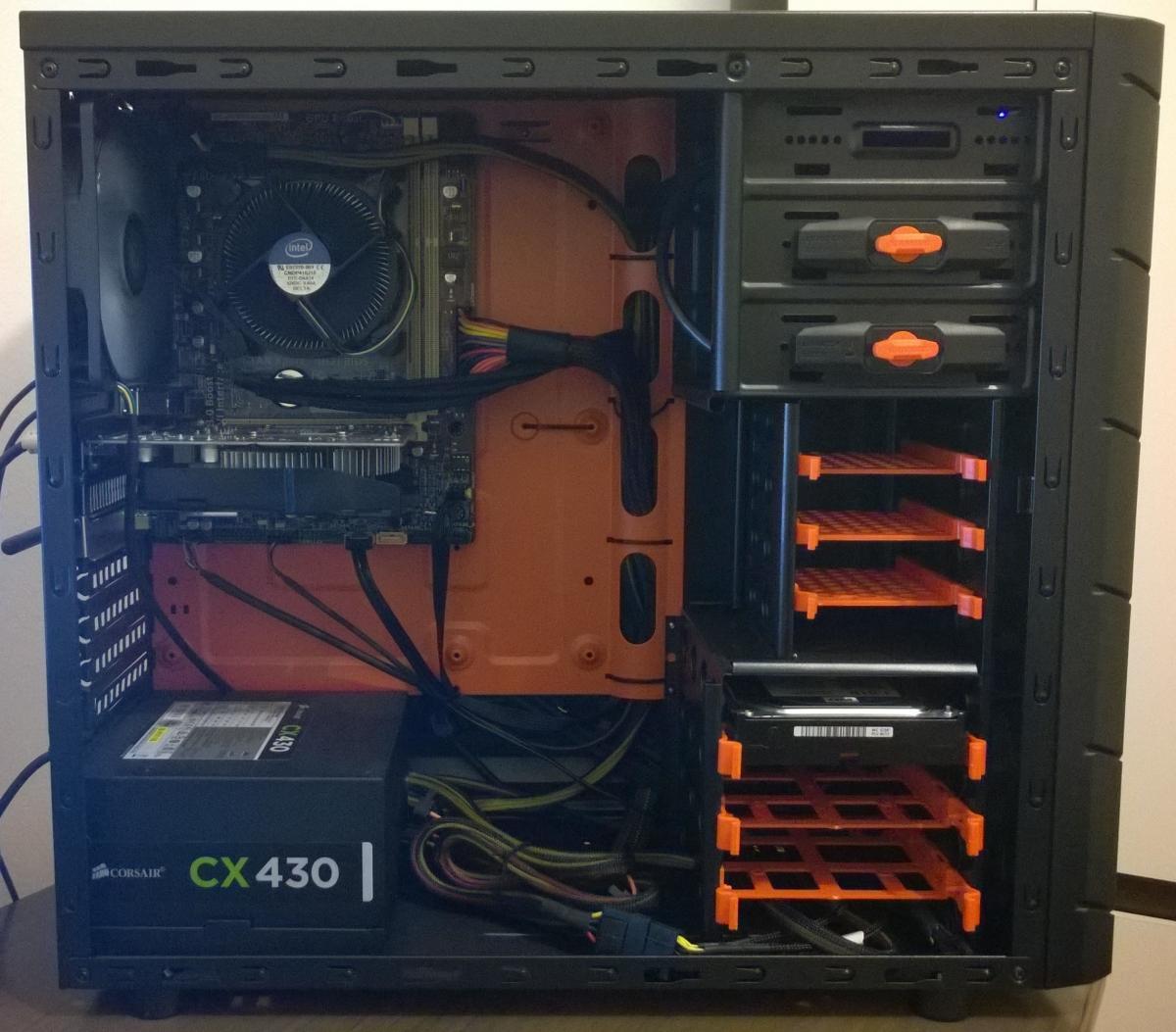

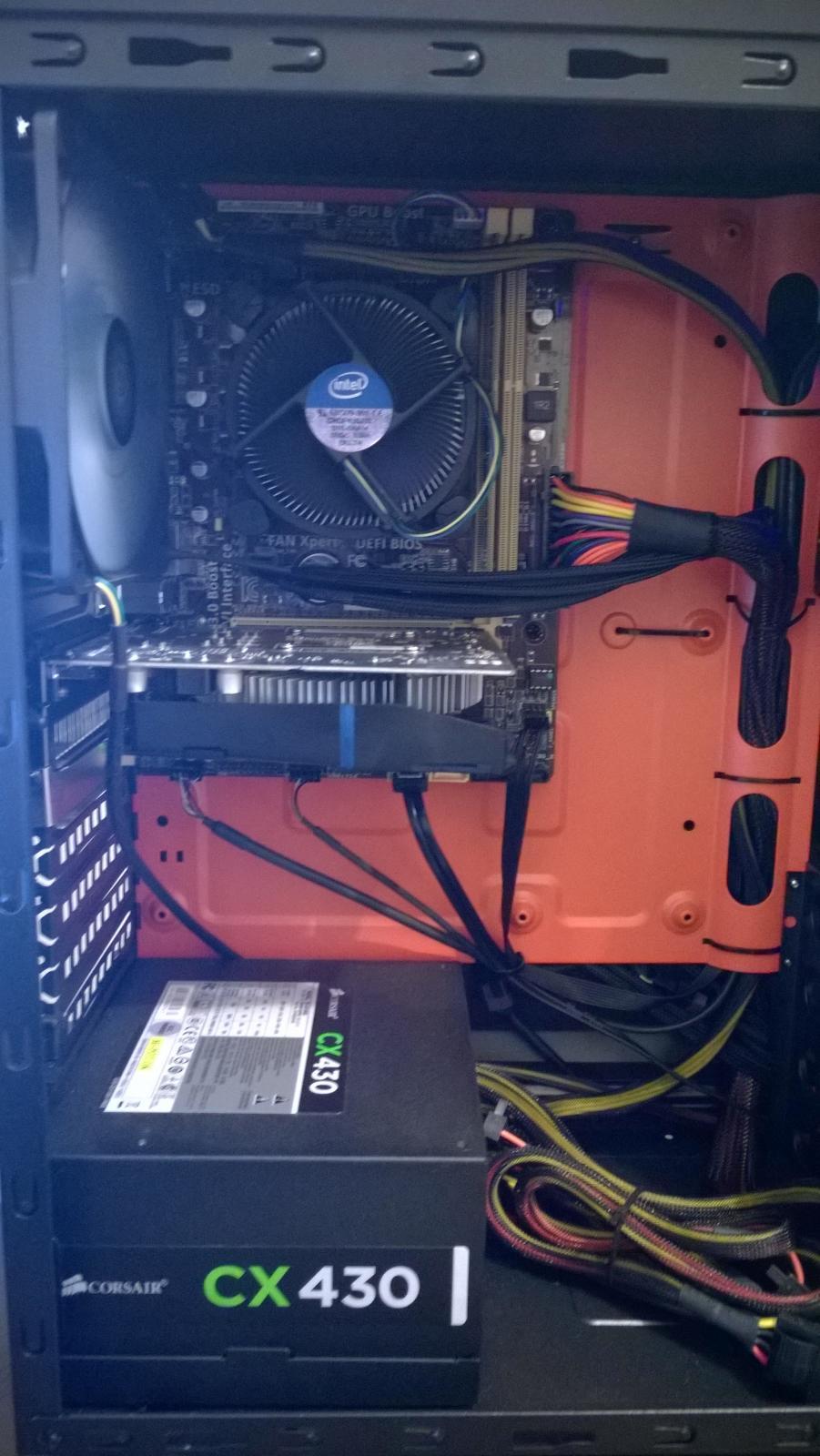

Ta aí @lucasbustos fotos do meu gabinete Cougar Archon...





Dá para ver o Akasa Piranha 120mm que tenho como exaustor. Além dele tenho 2 Akasa Apache 120mm na frente. Na lateral não tenho nenhum.

Aí tem a fonte instalada com o fan virado para baixo (onde o gabinete tem um filtro).

Além disso dá p ver também o cabo Akasa Flexa FP5 passando por baixo do cooler do processador, ligado numa cha_fan (sys_fan) 4 pinos da placa-mãe que recebe o sinal PWM e passa informações de rotação para os 3 fans instalados.

[Charles Decker]

Eu quis dizer que, por convenção o conector CPU FAN é usado para ligar a fan do cooler do processador e os conectores SYS FAN seriam dedicados para fans de gabinete.



No entanto nada impediria de fato de usar os conectores com propósitos diferentes.

Sim, disto é sabido. Só queria ter a certeza de que poderia realmente usar invertidamente.

[NIGHT FALL]



Ta aí @lucasbustos fotos do meu gabinete Cougar Archon...







Dá para ver o Akasa Piranha 120mm que tenho como exaustor. Além dele tenho 2 Akasa Apache 120mm na frente. Na lateral não tenho nenhum.

Aí tem a fonte instalada com o fan virado para baixo (onde o gabinete tem um filtro).

Além disso dá p ver também o cabo Akasa Flexa FP5 passando por baixo do cooler do processador, ligado numa cha_fan (sys_fan) 4 pinos da placa-mãe que recebe o sinal PWM e passa informações de rotação para os 3 fans instalados.





Bem Clean a configuração, parabéns....Pra ficar ainda melhor faltou apenas um cooler para o processador.

Abraço

[Charles Decker]

No fim, nem um, nem outra. O cabo da CPUfan é ridiculamente curto. '-'

[pajuno]

vocês poderiam me sugerir fans para o Solution 67M3 USB 3.0 Preto - Cougar ?



Sistema de resfriamento:
- Frente: 1x Cooler de 140mm - Não incluso
- Início: 2x Coolers 120mm - Nao incluso
- Traseira: 1x Cooler 120mm - Incluso
- Inferior: 1x Cooler 120mm - Nao incluso
- Lado esquerdo: 2x Coolers 120mm - Nao incluso
- Filtro Fan Inferior: 2x
- Furo de resfriamento traseiro água: 2x
- Comprimento máximo VGA: 320mm

[lucasbustos]

Sugiro também @lucasbustos que tu coloque um fan bom como exaustor, ao invés do que veio com o gabinete que é meio fraco. Pois como é o único a retirar o ar dá preferência p um bom.

Troquei o padrão para o meu SickleFlow X

[guidadall]

vocês poderiam me sugerir fans para o Solution 67M3 USB 3.0 Preto - Cougar ?



Sistema de resfriamento:

- Frente: 1x Cooler de 140mm - Não incluso

- Início: 2x Coolers 120mm - Nao incluso

- Traseira: 1x Cooler 120mm - Incluso

- Inferior: 1x Cooler 120mm - Nao incluso

- Lado esquerdo: 2x Coolers 120mm - Nao incluso

- Filtro Fan Inferior: 2x

- Furo de resfriamento traseiro água: 2x

- Comprimento máximo VGA: 320mm



@pajuno conforme recomendação do fabricante o esquema de ventilação desse gabinete é esse http://www.cougar-world.com/uploads/pics/pic_cooling_02.png



Te sugiro a começar colocando aos poucos e ir monitorando a temperatura. Dependendo do teu uso e da região onde tu mora não vai precisar usar todos os fans.



Outra coisa é que dependendo do modelo da tua placa-mãe (qual o modelo?) não vai ter entrada p todos esses fans, te forçando a ligar alguns direto na fonte via molex, o que pode gerar barulho.



Considerando que tu já tem um traseiro, te sugiro começar colocando 1 frontal e talvez 1 embaixo p puxar o ar; e 1 no topo p tirar o ar. Dessa forma já vai ter uma boa ventilação. Se achar que está esquentando muito ainda vai ter a opção de usar mais um frontal, 2 laterais e 1 no topo.



----------------------



Conforme o colega informou o modelo da placa-mãe é: Asus H61M-A/BR. Portanto tem 1 conector de ventoinha do chassi. Sugiro nesse caso também usar um cabo Akasa Flexa FP5 p ligar os fans e até ter um certo "controle" por parte da placa-mãe (assim como fiz na minha).



Abraço

Troquei o padrão para o meu SickleFlow X



beleza

[Bling Blong]

Comprei um pc que veio com um gabinete kmex cg g410



veio incluso um fan 120 mm na frente

Ao todo ele tem mais espaço para: 1 fan 120mm na frente, 2 fan 120mm em cima e 1 fan 120 mm atras

Tem uma controladora de fan tambem



O bicho ta esquentando pra burro no momento, e eu nao entendo nada de hardware mas estou disposto a comprar novos fans pra instalar, alguem poderia dar uma luz ?

[Silvio Ferraz]

Comprei um pc que veio com um gabinete kmex cg g410



veio incluso um fan 120 mm na frente

Ao todo ele tem mais espaço para: 1 fan 120mm na frente, 2 fan 120mm em cima e 1 fan 120 mm atras

Tem uma controladora de fan tambem



O bicho ta esquentando pra burro no momento, e eu nao entendo nada de hardware mas estou disposto a comprar novos fans pra instalar, alguém poderia dar uma luz ?

O que exatamente está esquentando? Processador, placa de vídeo ou você apenas reparou que o gabinete ta quente? Na maioria dos casos um bom fan traseiro  jogando o ar pra fora seria suficiente

 para retirar o ar quente de dentro e resfriar. Se não fizer overclock e os cooler de processador e placa de vídeo estiverem funcionando isso da de sobra. Trabalho montando pc gamers ja faz 7 anos, já fiz todos os testes imagináveis

[guidadall]

Comprei um pc que veio com um gabinete kmex cg g410



veio incluso um fan 120 mm na frente

Ao todo ele tem mais espaço para: 1 fan 120mm na frente, 2 fan 120mm em cima e 1 fan 120 mm atras

Tem uma controladora de fan tambem



O bicho ta esquentando pra burro no momento, e eu nao entendo nada de hardware mas estou disposto a comprar novos fans pra instalar, alguem poderia dar uma luz ?



Olá @Bling Blong

Como disse o @Silvio Ferraz tu deve colocar um fan traseiro como exaustor p tirar o ar quente de dentro do gabinete. Imagina que tu ta colocando ar frio p dentro do gabinete e esse ar tá esquentando só que não tá saindo rápido o suficiente. Teu gabinete vira uma estufa.

[Silvio Ferraz]

Olá @Bling Blong

Como disse o @Silvio Ferraz tu deve colocar um fan traseiro como exaustor p tirar o ar quente de dentro do gabinete. Imagina que tu ta colocando ar frio p dentro do gabinete e esse ar tá esquentando só que não tá saindo rápido o suficiente. Teu gabinete vira uma estufa.

Um fan traseiro tirando uma certa quantidade de ar faz com que a mesma quantidade de ar entre pela diferença de pressão, os fans jogando o ar para dentro do gabinete são bons para resfriar peças especificas, o frontal por ex: resfria os hds e o lateral pode resfriar a placa de vídeo. Os meus só  ligo em tempo de calor
