Tudo que MOR_AL postou
-
Projeto: ajuste de histerese em comparador sem (muito) cálculo
MOR_AL respondeu ao tópico de rmlazzari58 em Eletrônica
Sim, mas.... Na minha opinião. o circuito poderia ser mais simples, bastando seguir a minha receita de bolo na postagem #5. MOR_AL -
E parece ser uma propaganda enganosa. Vejamos: 1 - O produto na primeira imagem, a que vem em destaque no início, é diferente do produto do vídeo. O do vídeo mostram as soldagens realizadas sem os bastões de solda, que são mostrados na imagem do início do anúncio. 2 - O produto mostrado na imagem inicial, contém as varetas de solda, mas se forem incluídas as varetas, o produto passa de 87 reais para 297 reais, como consta nas últimas imagens abaixo do anúncio. Se isso não é propaganda enganosa, que induz o desatento comprador a comprar algo em um anúncio com reais chances de ser enganado, eu não sei mais o que seja propaganda enganosa. MOR_AL
-
Projeto: ajuste de histerese em comparador sem (muito) cálculo
MOR_AL respondeu ao tópico de rmlazzari58 em Eletrônica
@rmlazzari58 Não sei como este seu estágio funciona, MAS... A realimentação é negativa e para comutar a saída, ela tem que ser positiva. A saída tem que ter um circuito, que volta para a entrada positiva. MOR_AL -
Projeto: ajuste de histerese em comparador sem (muito) cálculo
MOR_AL respondeu ao tópico de rmlazzari58 em Eletrônica

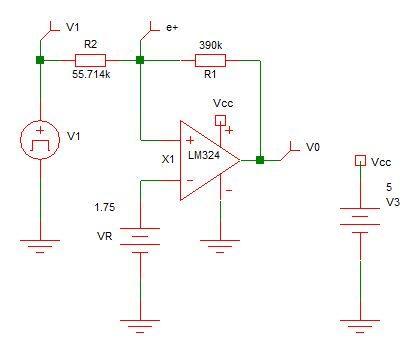

@rmlazzari58 1 - Você mencionou 339 e 393. Qual dos dois? 2 - Se for uma bateria 18650, então o circuito poderia "Avisar" quando chegar em 3,7V? MOR_AL Se baseie nas duas figuras para fazer o seu circuito e no vídeo com um exemplo. Usei o LM324, mas pode ser qualquer um. Com os comparadores mencionados, terá que colocar um resistor (ou uma carga) na saída para o Vcc. O cálculo mastigado é esse à seguir. VR é o valor (de referência) da tensão que vai na entrada negativa. V0ma é a tensão que a saída do comparador atinge, quando estiver em "1", com a carga sem corrente. V0mi é a tensão que a saída do comparador atinge, quando estiver em "0", com a carga com corrente. V1mi é a tensão que você quer que o comparador atue. No seu caso é 3,7V. Vima é a tensão que você quer que o comparador atue. No seu caso, se for a bateria 18650, DEVE ser 4,2V. No meu exemplo, o gráfico seguinte mostra que funciona. Não sei se sua carga é com LED, ou com relé. Qual será a sua carga? MOR_AL -
Circuito de Condicionamento de Sinais
MOR_AL respondeu ao tópico de Gabriel Florencio Correia em Eletrônica
Deve ser dos sensores. Fica difícil se a tensão de alimentação dos operacionais fosse de 3,3v. 1 - Isso aí, mas com alimentação do operacional um pouco maior, tipo 5V. Com o sinal entrando pela entrada positiva do operacional, a tensão fornecida pelos sensores não se altera. O ganho fica a cargo da realimentação negativa pela entrada negativa. Acho que já te fornecemos todas as dicas. Agora é com você. Pesquise no Google por "Amplificador operacional, ganho não inversor" MOR_AL -
@Cicero jr Estou atarefado, mas vou tentar te ajudar. Vamos lá: 1 - A foto publicada na postagem #2. Acredito que ainda haja um erro no circuito. A bobina ligada ao capacitor C2 não está atuando na base do transistor, como deveria. 2 - Tire uma foto clara do circuito da postagem #2 montado, se possível com uma pequena régua graduada, para podermos avaliar o tamanho dos componentes. Com isso algumas indicações de consumo poderão ser obtidas. 3 - É quase certo, que haja uma etiqueta na parte inferior da caixa plástica do aparelho. Tire uma foto clara desta etiqueta. Nela costuma conter as características elétricas do aparelho. 4 - Nas suas postagens iniciais entendi que você prefere alimentar o circuito com 12V, preferivelmente 5V. Mas estas tensões são obtidas da fonte alternada da rede. Isso me leva a crer que você pensa em usar baterias, mas o consumo deste aparelho DEVE descarregar a bateria em pouco tempo. Em alguma postagem sua entendi que o aparelho queimou porque deve ter ficado ligado por um bom tempo. Por favor esclareça seu pensamento. 5 - Um detalhe básico. Uma fonte chaveada do tipo flyback TEM que possuir pelo menos um diodo no seu enrolamento secundário. Basicamente o flyback possui dois períodos (existe um terceiro, mas pode ser desconsiderado para este detalhe). Quando o transistor conduz (tempo Ton) o diodo não conduz e vice-versa no período Toff. Isso significa, que ou se alimenta o globo com alta tensão cc, ou se alimenta com alta tensão ca. Em alguns vídeos percebi que o circuito de secundário era ca, logo um circuito flyback não era usado nestes circuitos. Por estes motivos é que é muito importante que você efetive os quatro itens iniciais, caso contrário fica difícil te ajudar sem ter um aparelho destes à mão e sem ter conhecimento prévio do funcionamento deste aparelho. Entenda que sem estas informações, o trabalho se resume a projetar um globo de plasma do zero e isso dá muito trabalho, que pode ser evitado. MOR_AL
-
Outro vídeo que eu vi. Ele usa o circuito da raquete de mosquito com um complemento. MOR_AL
-
@Cicero jr Vejo que você investiu um bom tempo e algum dimdim no seu projeto. Acredito que você poderia comprar uma raquete para matar mosquitos, encontrada nas lojas de quinquilharias da china. O custo é bem baixo em relação ao que você já gastou. Deve estar em cerca de R$ 20,00. Acho que nem precisa abrir a raquete. Basta conectar dois fios de alta tensão (o isolamento plástico é maior) na parte elétrica aberta, (são as telas) e conectar diretamente na bola. Caso não acenda, tem uns vídeos na internet, que mostram como aumentar ainda mais a alta tensão. Caso funcione, você pode abrir a raquete e aproveitar a eletrônica dela. É bem pequena, mas não sei se aguenta com uso contínuo. Talvez precise de colocar um dissipador no transistor. Descarte as bobinas grandes de automóvel, pois entregam muita potência e o efeito é o que você já observou. MOR_AL Recomendo acessar o link sobre "plasma ball". https://www.instructables.com/Make-a-Plasma-Globe-out-of-a-Light-Bulb/ MOR_AL
-
Bom. Eu assisti aos cinco vídeos indicados pelo @Cicero jr. Os dois primeiros não usavam bobinas de carros modernos e os três últimos usam bobinas de carros não modernos. Pelo tamanho das bobinas dos dois primeiros vídeos, concluo que as bobinas dos carros modernos podem ser comparadas a um rifle para matar moscas e não mais canhões. Hehehehehe! MOR_AL
-
Eu tenho quase a certeza de que o uso de uma bobina de alta tensão de automóvel é equivalente a usar um canhão para matar uma mosca. Não precisa de tanta potência. Isso vai exigir muito do transistor e da fonte de alimentação. Os dois primeiros vídeos mostram que o trafo é bem pequeno e consegue o mesmo efeito. Os pontos básicos para um projeto seriam: 1 - Ver o que se utiliza nos circuitos comerciais, para se ter uma noção do que fazer ou projetar. 2 - Não sei se é difícil obter um trafo pequeno, igual a dos dois primeiros vídeos, com recipiente para enrolar alta tensão. O @.if , certa vez, me forneceu um trafo para alta tensão, usado em moto, que apesar de ser ainda grande, certamente gastará menos energia que o com o trafo de automóvel. 3 - Um bom circuito, basicamente funciona como uma fonte do tipo flyback, muito usado em carregadores de celular. O detalhe é que eles fornecem baixa tensão na saída, mas o circuito de entrada até o trafo seria bem mais confiável, que os circuitos mostrados nos vídeos. Estes são tão básicos, que situam-se no limiar de queimar. 4 - Uma opção, ainda que de baixa qualidade, seria o circuito de uma raquete para matar mosquitos. Não sei se a tensão obtida é suficiente para se observar lampejos de raios na lâmpada. Mas tem no YouTube como aumentar ainda mais essa tensão. 5 - Um último detalhe, é que os recipientes onde os raios ocorrem em aparelhos comerciais, possui uma baixa pressão, para facilitar a descarga com menores tensões. Talvez, com uma lâmpada incandescente, possa-se reduzir a pressão interior sem o uso de vacuômetro. Algo como fazer um pequeno furo na base da lâmpada (cerca de 1mm), estanhar o seu entorno, aquecer a lâmpada e depois vedar com solda de eletrônica. Fora isso, espero que você consiga e nos mostre o resultado. Bons projetos. MOR_AL
-
Nos idos tempos, quando era garoto, montei um dimer com lâmpada neon. Se ainda me lembro, o "dimer" funcionava mais como uma "luz estroboscópica". É possível usar a lâmpada neon como oscilador, mas isso já tem mais de 55 anos. Segue a figura de um oscilador, que pode ser usado no projeto do "dimer". MOR_AL
-
Como diferenciar um resistor de grafite de um resistor de fio metálico?
MOR_AL respondeu ao tópico de Ygor Ferreira Campos de Sá em Eletrônica
Na pesquisa do Google, na parte de imagens. Mas depois tentei encontrar e não achei mais. Devo ter me enganado. MOR_AL -
Como diferenciar um resistor de grafite de um resistor de fio metálico?
MOR_AL respondeu ao tópico de Ygor Ferreira Campos de Sá em Eletrônica
Não, If! Você tem razão. Eu me enganei. Você tem razão, colega. Bons projetos. MOR_AL -
Preto pode ser a última faixa de um resistor de 5 faixas?
MOR_AL respondeu ao tópico de Ygor Ferreira Campos de Sá em Eletrônica
1% mor_al -
Como diferenciar um resistor de grafite de um resistor de fio metálico?
MOR_AL respondeu ao tópico de Ygor Ferreira Campos de Sá em Eletrônica
Acho. Vermelho = 2 Vermelho = 2 Preto = 0 (zeros) Dourado = Divide por 10 Preto = Precisão? Depois que pesquisei no Google, vi que é 1%. Então R = 2,2 Ohms, 1% Mas o primeiro resultado da minha pesquisa já apresentou o código de cores... Depois tinham vários outros. Às vezes parece que perguntar é mais prático, que pesquisar. O bom é que ao se pesquisar, aprende-se a continuar com as próprias pernas. MOR_AL -
Como saber qual a frequência em que um capacitor aceita trabalhar?
MOR_AL respondeu ao tópico de Ygor Ferreira Campos de Sá em Eletrônica
Pesquise no YouTube por "56 Basics of Capacitor Inductor self resonance, parasitics, etc Tutorial", que vão aparecer diversos vídeos sobre o assunto. Segue o vídeo que eu mencionei na pesquisa acima. MOR_AL -
@Felipe Y. B. Como você ainda não encontrou o defeito, sugiro que inicies com os reguladores de tensão. Como mencionei, no meu caso a variação da tensão era causada por um LM7812 (acho que era 12 mesmo), o regulador trabalhava quente. MOR_AL
-
@Felipe Y. B. O diagrama está bem definido agora. Não sei porque não estava. Grato. MOR_AL
-
@Felipe Y. B. Acho a sua iniciativa muito boa. Caso possível aumente a definição da imagem, pois alguns componentes não ficam bem identificados. Mas apesar disso, mesmo assim é perfeitamente válido e útil. Tenho duas fontes, mas são MPL1303. Ambas apresentam leve variação na tensão de saída. Uma delas até queimou um regulador de tensão. Acho que foi o de 12V, não me lembro mais. Dei sorte por ser um regulador de tensão, componente fácil de identificar o problema. Também tive um multímetro da Minipa, que com pouco uso deixou de funcionar. Fiquei tão pu..., erh, chateado, que dei uma marretada nele. Foi recompensador. O custo de transporte de material tão pesado como fontes de alimentação lineares, torna o conserto caro, além do custo do conserto em si. A Minipa não disponibiliza o diagrama esquemático, tornando o conserto ainda mais difícil. Eu não comprarei mais produtos da Minipa, pois como expus, não vale a pena. Com relação ao multímetro, acabei comprando um da China, com muito mais funções e por um custo menor. Até o momento estou satisfeito com ele. MOR_AL
-
Microscópio 1600X HAIZ não serve para reparo de placas eletrônicas?
MOR_AL respondeu ao tópico de martigej em Eletrônica
Eu tenho um e montei uma base para ele. No comentário abaixo do vídeo, tem o vídeo original do sujeito que fez. MOR_AL -
Abrindo o solda ponto portátil 18650 do Aliexpress, o mais barato
MOR_AL respondeu ao tópico de Pincipi em Eletrônica
Você retirou a frase do contexto, por isso é que não entendeu o que significa. Vou recolocar o trecho referente ao detalhe. @Pincipi Não observei a frente do aparelho que você comprou, mas casualmente assisti um vídeo, que usa um aparelho similar ou idêntico. O sujeito fez e mostrou diversos testes, com todas as configurações e deu certo. Assista o vídeo. Em tempo: Abri o anúncio que você postou. Se o seu aparelho não funcionou direito, só posso atribuir a um "clone" do aparelho do vídeo. É quase certo que suas baterias internas estejam com problema. MOR_AL -
Abrindo o solda ponto portátil 18650 do Aliexpress, o mais barato
MOR_AL respondeu ao tópico de Pincipi em Eletrônica
Já tem à venda a parte eletrônica do tempo de acionamento da corrente do trafo do micro-ondas. Não tenho conhecimento de sua qualidade. Só recomendo o acionamento do meu primeiro vídeo, caso seja incorporado um bom isolamento eletromagnético, pois como fiz (colado ao trafo), alguns pulsos se tornaram contínuos. Quanto ao controle do segundo vídeo, o que a energia para o relé vem de um capacitor. Não há a possibilidade de interferência eletromagnética, uma vez que o capacitor se descarrega na bobina do relé. Mas... Tem sempre um mas, hehehehe. Por ser um circuito eletromecânico (bobina e contato), tem que considerar se o tempo mínimo do pulso é maior que o necessário. Na minha montagem, o tempo mínimo estava bom, para soldar duas tiras metálicas. MOR_AL -
Liguei um eletrônico de 3 pilhas num carregador de celular e queimou
MOR_AL respondeu ao tópico de Floresta Proibida em Eletrônica
Pode ter sido isso. Foi isso. Sim! MOR_AL -
Robótica EV6 Como parar o robô ao detectar uma linha e depois segui-la?
MOR_AL respondeu ao tópico de Joquinhas em Eletrônica
... Que pena. MOR_AL -
1000 <= hFE <= 2000. O valor do HFE é função da corrente de polarização e do valor de Vce. MOR_AL
