Renato.88

Meio complicado fazer com que o efeito memória permaneça mesmo que se desligue a energia. Teria que arranjar uma forma de colocar uma bateria alimentando o micro controlador que tem dentro das lâmpadas (isso é muito inviável). O que se pode fazer é adaptar uma fotocelula ao controle remoto, assim seria reajustado só quando ocorrece a falta de energia geral. Para isso seria necessário dois controles remotos.

Esta imagem do capacitor é bem famosa, mas também concordo que tá mais pra zueira mesmo. Esses CIs CMOS que se vende por aí não são confiáveis, principalmente aqueles ST, NXP ou até uns sem marca conhecida. Uma vez comprei uns 4060 para usar como oscilador a cristal, precisava de uma frequência baixa de 120Hz, então coloquei um cristal desses de relógio de parede (32768Hz). Para minha surpresa não funcionou de jeito nenhum, logo suspeitei do cristal xing ling, então coloquei um qualquer desses de TV a cores e aí funcionou. Fiquei na dúvida, então procurei outro CI CMOS qualquer para ter certeza, liguei o cristal duvidoso em um 40106 retirado de sucata, os dois cristais funcionaram. Só me restou uma conclusão, o 4060 só aceitava sinais de alta frequência, uma coisa um tanto estranha, mas a pura realidade. Sorte minha ter achado um outro CI perdido (e que era original) para concluir meu projeto. Já tive problemas com reguladores de tensão falsos também, alguns Lm338 do tipo TO220 (não tinha espaço para o TO3) e não funcionaram de jeito nenhum, alguns lm317 que não passavam de 1A (sorte que não ia usar toda essa corrente) e um 7818 que na verdade era um 7812 carimbado errado (ainda bem que não foi ao contrário).

Aí depende do ponto de "vista" (referência). Que tipo de CI é este? Acho meio estranho, esse negócio de juntar dois pinos dele para fazer funcionar ou desligar algo (sim, eu sei que existem casos assim). Mas será que não tem uma maneira de fazer isso funcionar (ou interromper algo) aterrando um pino ou levando-o a alimentação?

Se for corrente bi direcional, aí só dois mosfets contrapostos (mesma ideia do CMOS 4066). Ou deixar o relé mesmo.

Então tem que ver, o transistor tem polaridade (diferentemente do relé). Nesse caso entre D1 e D2 tem que medir qual pino "sai" a tensão e em qual pino ela "entra". Tem que ver também se o CI aceita a resistência interna dos transistores (coisa que também não existe no relé, e já vi casos que isso atrapalha). A grosso modo, no caso da tensão de saturação ser positiva (o seu caso) podemos dizer que: Contato NA = transistor NPN Contato NF = transistor PNP Quando eu aprendi isso, pensei no seguinte: Que o "P" do NPN é a base, então quando recebe a carga positiva o contato se "fecha negativamente" aterrando a carga, daí os dois "N". Um dos "ENES" é o emissor (negativo) e o outro "N" (coletor) vai ao negativo da carga. Com o PNP é tudo o que eu disse acima, só que ao contrário (exatamente o que voce quer).

É exatamente isso aí, um TIP32C e dois resistores fazem a função do seu relé. O emissor vai ao positivo da fonte, o coletor ao positivo da carga, na base liga-se os dois resistores, um deles vai ligado ao negativo e o outro ao fio de onde vem os 50V. Só uma curiosidade, o que o relé alimenta? Se for CA esquece o transistor.

Se estiver ligando esse Cooler em uma fonte de PC, ligue os fios preto e amarelo do Cooler ao fios de mesma cor da fonte.

Sim, pode. Se o 7805 couber no lugar do 78L05 pode por sem problemas, só fique atento a pinagem deles. O que não pode é ao contrário.

No caso quer ligar o celular na fonte do PC, mas sem o PC. É só a fonte, é isso?

O LM323 é específico para 5V e suporta até 3A (mais que suficiente para o seu caso, porém não conheço um CI desses para exatos 2A). Os outros podem ser regulados para qualquer tensão entre 1,2 e 25V, os resistores servem para manter a tensão em 5V que é o que você quer. Dependendo do valor deles ele muda a tensão, sugeri esse tipo de regulador porque são mais fáceis de encontrar do que o LM323.

Se quer aproveitar os 3A da fonte pode usar outros reguladores também como o LM323, LM350 e LM338. Lembrando que os dois últimos precisam de resistores para fixar a tensão em 5V.

Essa "gambiarra" apresentada no vídeo, é um fenômeno chamado Efeito Joule. É o mesmo que acontece no seu chuveiro, ferro de passar, torradeira e etc. Usa-se um metal que não conduz a eletricidade muito bem, assim com a passagem dela ele se aquece, no caso foi usado fio de INOX.

Essa maneira de ligar o microfone está estranha, desse jeito o SCR dispara direto.

Aqui onde moro, descartamos os aparelhos eletrônicos no ferro velho (recebemos uma graninha por eles até). Não costumo tirar nada dessas placas de PC, mas aproveito peças de outros aparelhos como rádio ou TV e uso para montar meus projetos. Geralmente tiro Capacitores, diodos, resistores, alguns transistores ou ci desde que não seja SMD.

A lampada em série, apenas diminui a corrente, ou seja, você ainda tem 110V lá na bateria e sem isolação nenhuma, já que o próprio fio da tomada está ligado lá. Com o transformador é diferente, a saída dele não tem nada a ver com a entrada, é outro fio. Sendo assim não tem risco de choque, a tensão dele é fixa, sem essa de diminuir corrente, assim a bateria carrega melhor sem risco de estragar.

É nos contatos do relé que você vai colocar isso. Depende da carga que está ligada ao relé.

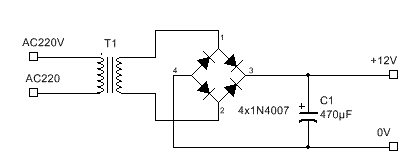

Esqueça esse negócio de lâmpada e diodo em série, além de ser perigoso não carrega a bateria direito (ainda mais uma de 70Ah). Se quer apenas carregar uma bateria de maneira simples, seria melhor usar um transformador de 12V com 5 ou 10A de corrente e alguns diodos, a carga será lenta mas sem perigo de choque.

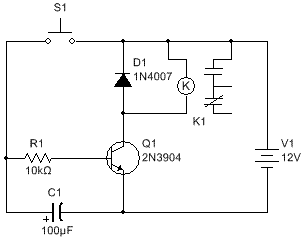

Sim, seu raciocínio está correto. Porém está faltando algumas coisas. Comece com esses valores e se não ficar no tempo que você quer vá alterando. Pode alterar o resistor com valores entre 1k e 47k, jamais ligue sem ele.

Ou talvez não. Essa não é a foto do cristal original, nosso amigo apenas pegou uma foto qualquer da Internet apenas para ilustrar do que se trata a tal peça amarela. Se tiver 3 pinos, é certeza que é do rádio.

Se colocar na base no primeiro transistor, acho que nem funciona. Tente colocar um no meio onde a base está ligada ao emissor do outro transistor. Se tivesse dito antes, teríamos feito algo bem mais completo usando um circuito integrado. E menos propício a falhas.

Sei lá. Poderia ser um de 500 ou 503kHz, esses sim tem haver com oscilador horizontal. Meio estranho aparecer um desses numa TV dessas. Talvez seja o filtro do rádio AM, deve ter se soltado da placa do rádio. O filtro de FI de vídeo é 4,5mhz.

Eu iria de CMOS mesmo (na verdade eu já fui). Mais aprendizado, mais complicado, mais divertido, tudo mais!

Neste caso tanto faz, o 40192 também tem essas entradas. Acostumei com ele, porque uma vez fui comprar o 4029 e estava em falta, então tinha 40192 de sobra, comprei uma dúzia. E vi que era bem mais simples, já que possui duas entradas de clock, uma pra cima e outra para baixo. Sendo assim no clock UP coloca o botão pra ajustar o tempo, e no clock DOWN o oscilador de 1Hz. Sobre o PIC é possível gravar usando uma matriz de contatos, um cabo serial, alguns resistores, diodos e um velho computador que ainda funcione.

Poste uma foto, qualquer coisa pode ser amarela dentro de um aparelho eletrônico.

Coloque o Capacitor em paralelo com a bobina do relé, assim ele poderá ser de menor valor. Tente um de 220uF e veja como fica, se não der certo aumenta ou dimui conforme sua necessidade.
