Por dentro do Synology DS218+
Para abrir o produto, basta desencaixar e deslizar a tampa do lado esquerdo, removendo-a. Então, vemos a estrutura dos trilhos das gavetas, como você pode conferir na Figura 9.
Figura 9: aberto

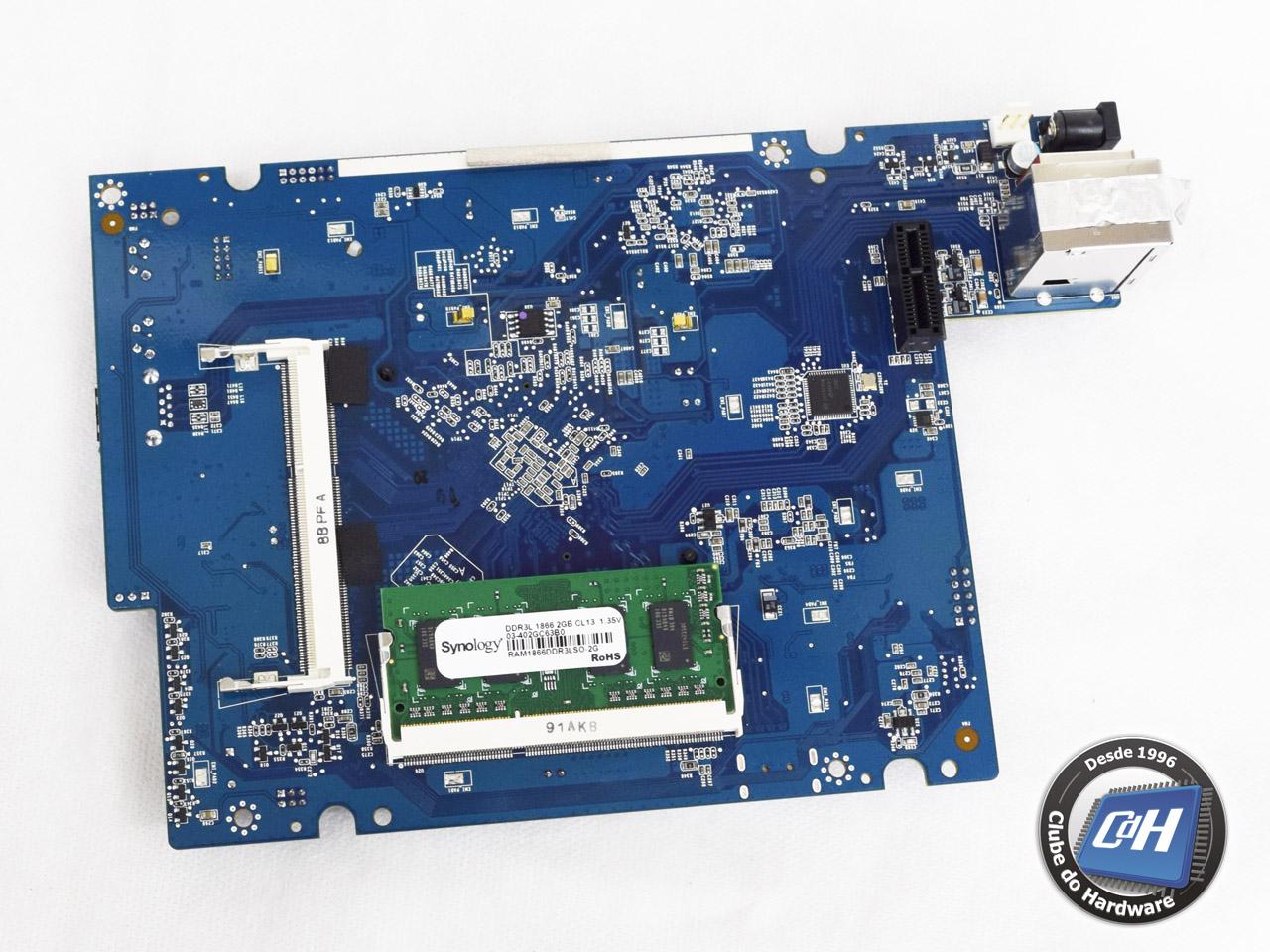

Removendo a estrutura metálica, podemos retirar a placa principal do Synology DS218+. A Figura 10 mostra o lado da solda da placa, onde vemos os dois soquetes SODIMM DDR3L para memória RAM, um deles já ocupado por um módulo de 2 GiB. O produto aceita instalação de até 6 GiB de memória.
Figura 10: lado da solda da placa

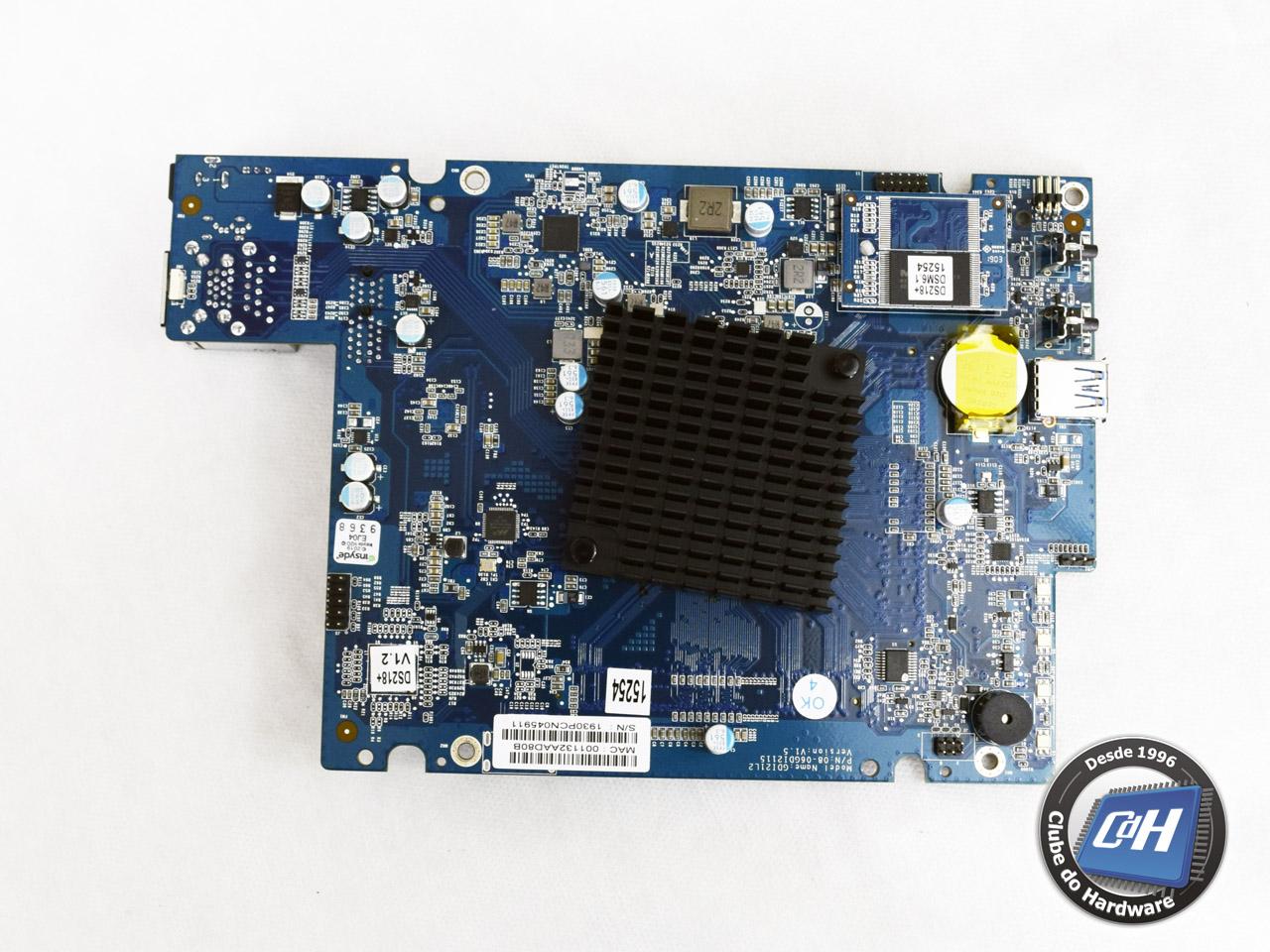

A Figura 11 mostra o lado dos componentes da placa do Synology DS218+, onde destaca-se o dissipador do processador.
Figura 11: placa do Synology DS218+

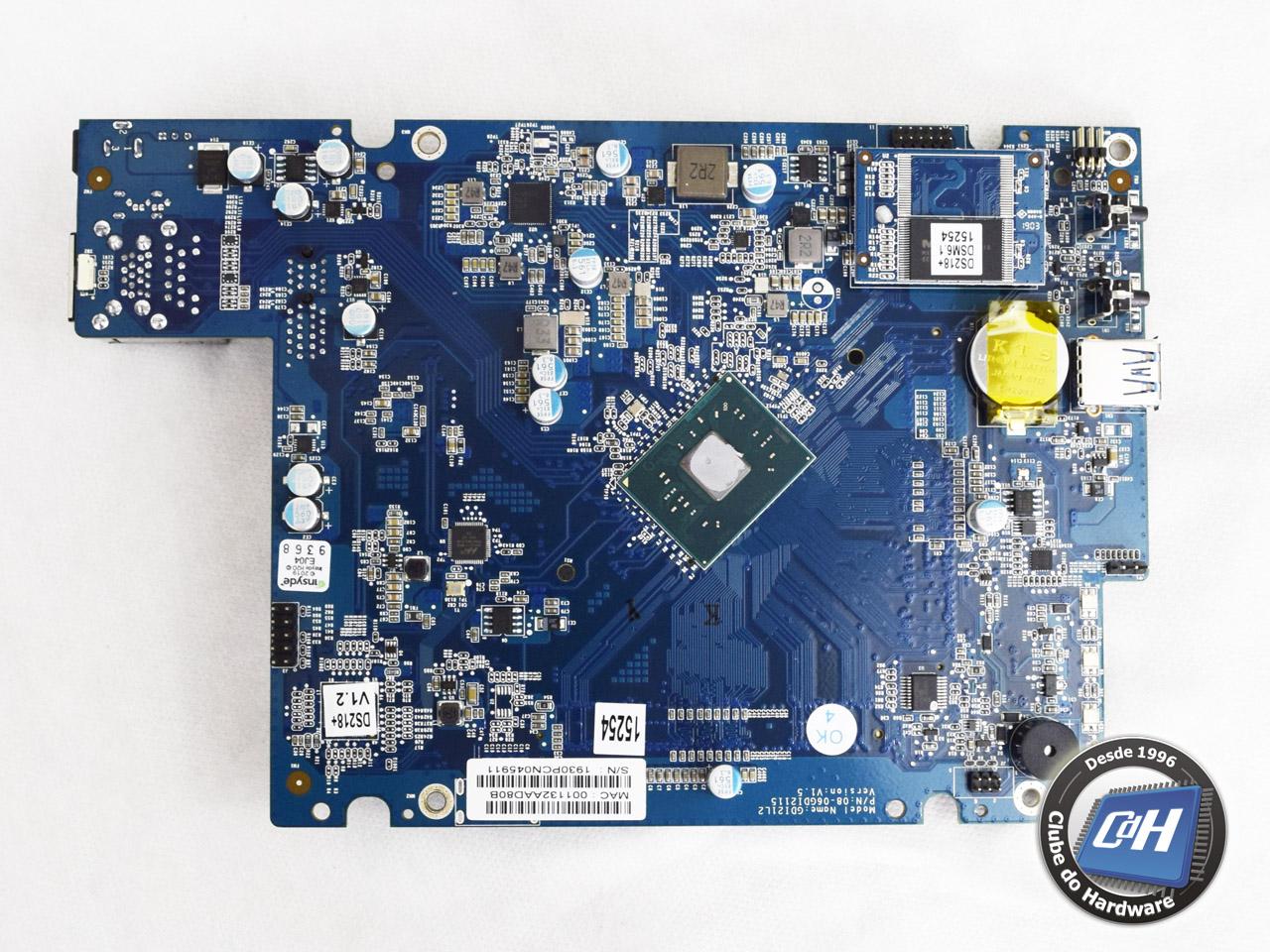

Na Figura 12, com o dissipador removido, vemos o processador Celeron J3355 (dois núcleos, cache 2 MiB, clock base 2,0 GHz, clock turbo 2,5 GHz, TDP de 10 W). No canto superior direito, vemos um chip de memória flash que armazena o firmware do NAS.
Figura 12: dissipador removido
