Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Antec High Current Pro 750 W. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial “Anatomia das Fontes de Alimentação Chaveadas”.
Esta fonte de alimentação usa duas pontes de retificação D25XB60, conectadas em paralelo e instaladas em um dissipador de calor individual. Cada ponte suporta até 25 A a 98° C, o que significa que em teoria você seria capaz de extrair até 5.750 W desta fonte em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, estas pontes permitiriam que a fonte fornecesse até 4.600 W sem que elas se queimassem (ou 5.175 W a uma eficiência de 90%). Claro que estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação.

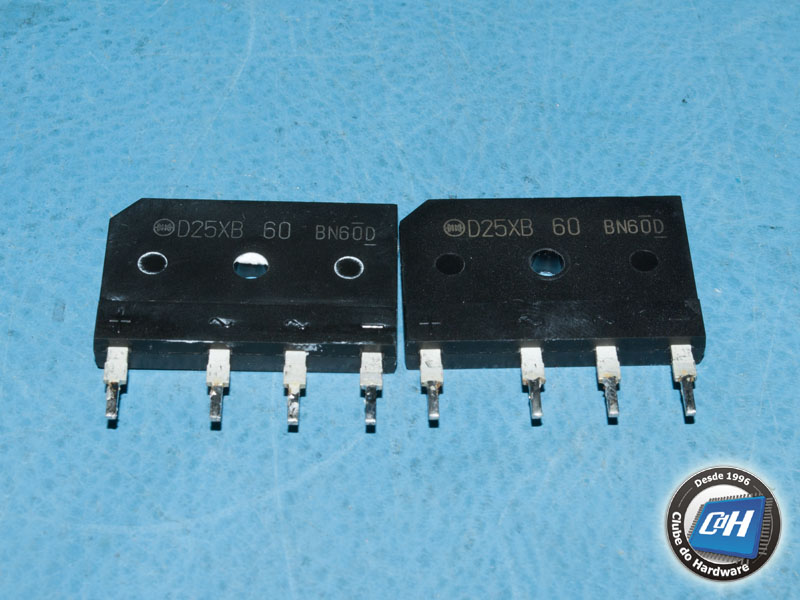

Figura 13: Pontes de retificação
O circuito PFC ativo usa dois transistores MOSFET IPP60R165F, cada um suportando até 21 A a 25° C ou 13 A a 100° C em modo contínuo (veja o que a diferença de temperatura faz) ou 61 A a 25° C em modo pulsante. Esses transistores possuem uma resistência máxima de 165 mΩ quando estão ligados, característica chamada RDS(on). Quanto menor esta resistência melhor, pois menos os transistores consumirão, significando maior eficiência.

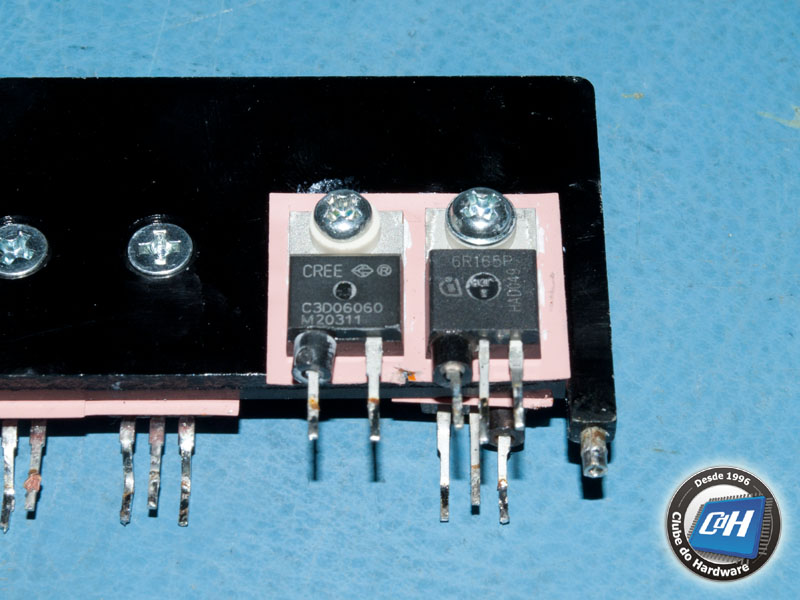

Figura 14: O diodo do PFC ativo e um dos transistores do PFC ativo
O circuito PFC ativo é gerenciado por um controlador PFC ativo FAN6982.

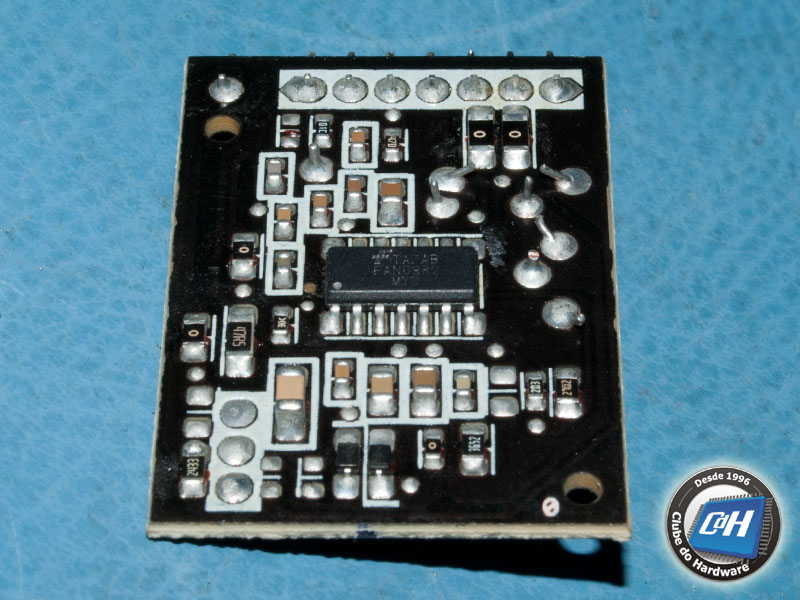

Figura 15: Controlador PFC ativo
A saída do circuito PFC ativo é filtrada por três capacitores eletrolíticos japoneses de 180 µF x 450 V, da Chemi-Com, rotulados a 105° C. Eles estão conectados em paralelo e são equivalentes a um capacitor de 540 µF x 450 V.

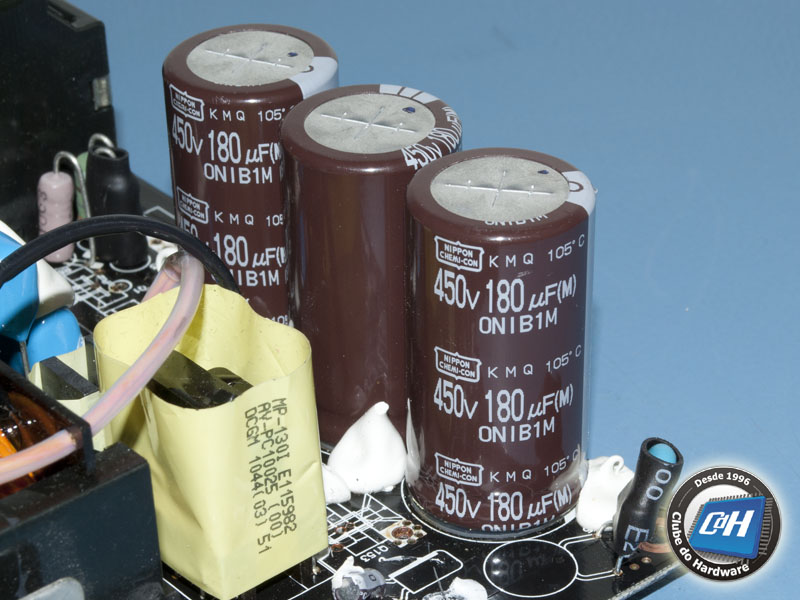

Figura 16: Capacitores
Na seção de chaveamento, quatro transistores de potência MOSFET STP21NM60ND são empregados usando uma configuração ressonante com ponte completa. Cada transistor suporta até 17 A a 25° C ou 10 A a 100° C em modo contínuo ou até 68 A a 25° C em modo pulsante, com um RDS(on) máximo de 220 mΩ.

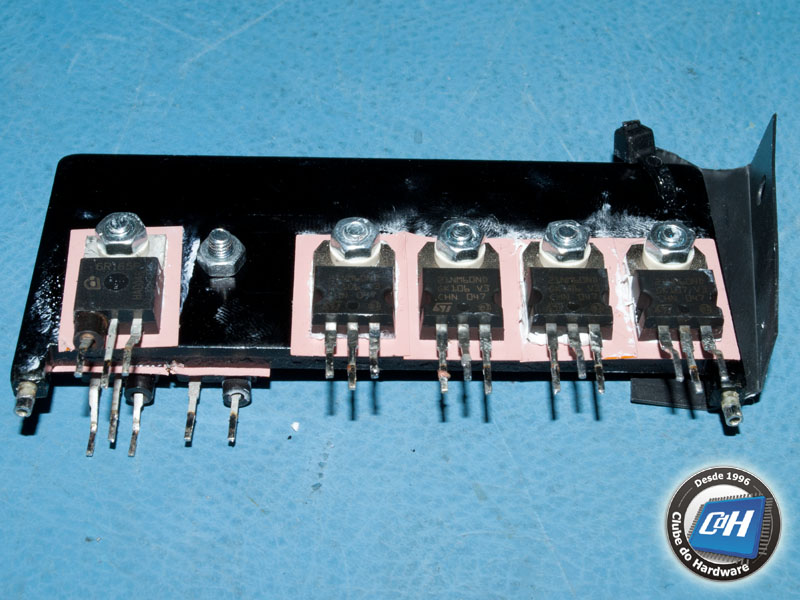

Figura 17: Um dos transistores do PFC ativo e os quarto transistores chaveadores
Os transistores chaveadores são controlados por um controlador CM6901.

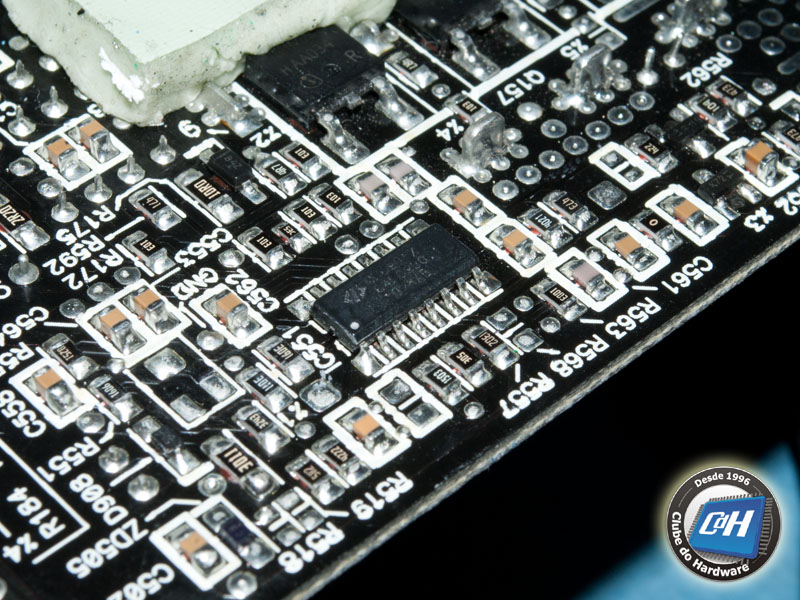

Figura 18: Controlador ressonante
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
