Análise do Secundário
Como era de se esperar em uma fonte de alimentação de alta eficiência, a Antec High Current Pro 750 W usa um projeto síncrono, onde os retificadores Schottky foram substituídos por transistores MOSFET. Além disso, esta fonte também utiliza um projeto DC-DC no seu secundário, o que significa que ela é basicamente uma fonte de +12 V com as saídas de +5 V e +3,3 V sendo produzidas por duas fontes de alimentação menores conectadas ao barramento de +12 V principal. Ambos os projetos são usados para aumentar a eficiência da fonte.
A saída +12 V usa quatro transistores MOSFET IPD031N06L3 G, cada um suportando até 100 A a 100° C em modo contínuo ou até 400 A a 25° C em modo pulsante com um RDS(on) máximo de 3,1 mΩ. Estes transistores estão localizados no lado da solda da placa do circuito impresso principal e usam a carcaça de fonte de alimentação como dissipador de calor.

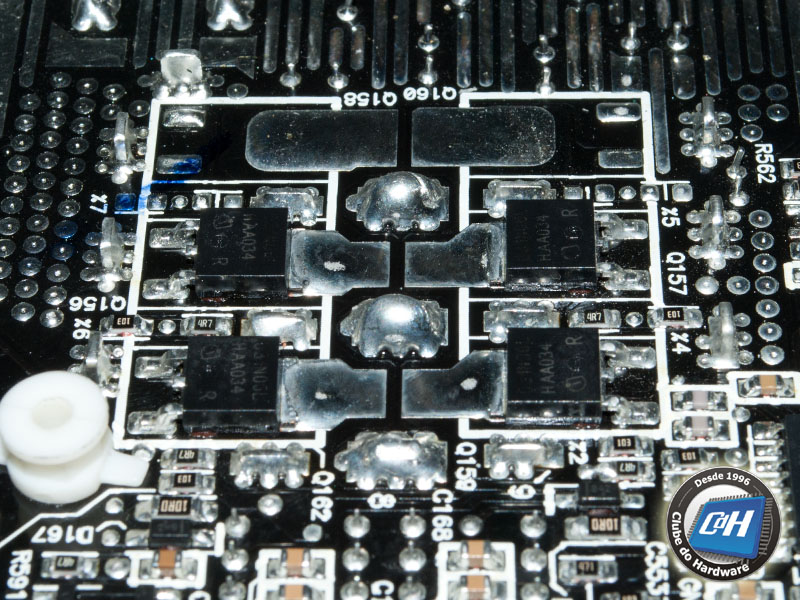

Figura 19: Os transistores +12 V
Como foi explicado, as saídas de +5 V e de +3,3 V são produzidas por dois conversores DC-DC, que estão localizados em uma única placa do circuito impresso que fica no secundário desta fonte. Os conversores são controlados por um circuito integrado APW7159. O conversor de +3,3 V usa quatro transistores MOSFET AOD4132, enquanto que o conversor de +5 V usa mais três destes transistores. Cada transistor suporta até 85 A a 25° C ou 63 A a 100° C em modo contínuo e até 200 A a 25° C em modo pulsante, com uma RDS(on) máxima de 6 mΩ.

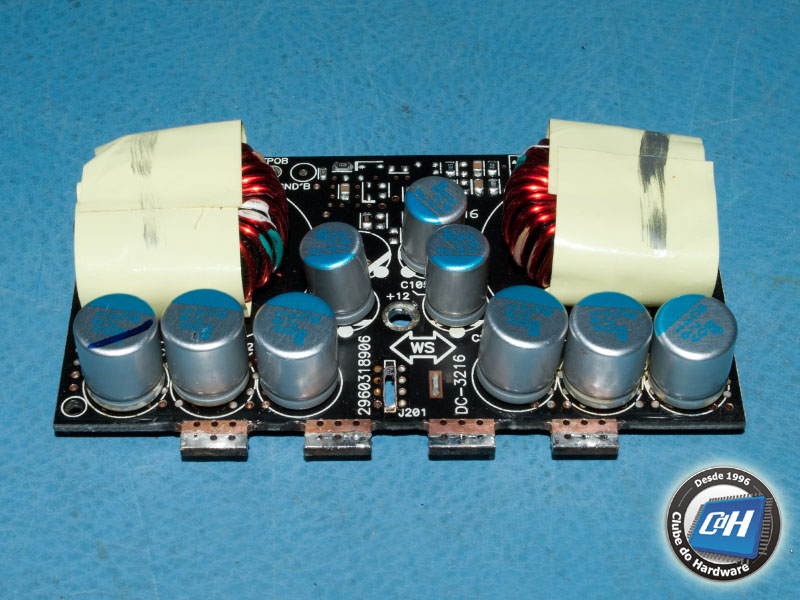

Figura 20: Os conversores DC-DC
Figura 21: Os conversores DC-DC
As saídas desta fonte de alimentação são monitoradas por um circuito integrado DWA103N. Infelizmente, as especificações técnicas para este chip não estão disponíveis.

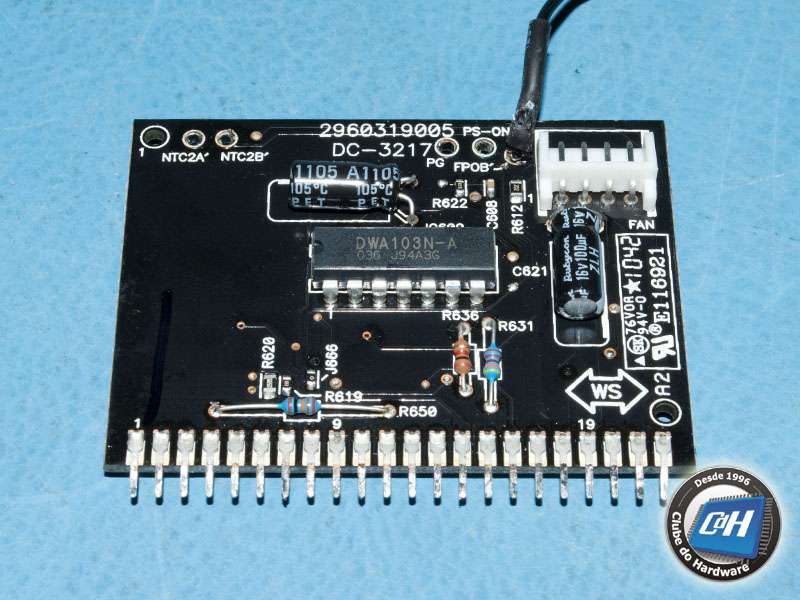

Figura 22: Circuito de monitoramento
Os capacitores eletrolíticos usados no secundário também são japoneses, da Rubycon e da ChemiCon, e rotulados a 105° C, como de costume. Como você pode ver na Figura 23, vários capacitores sólidos também são utilizados.

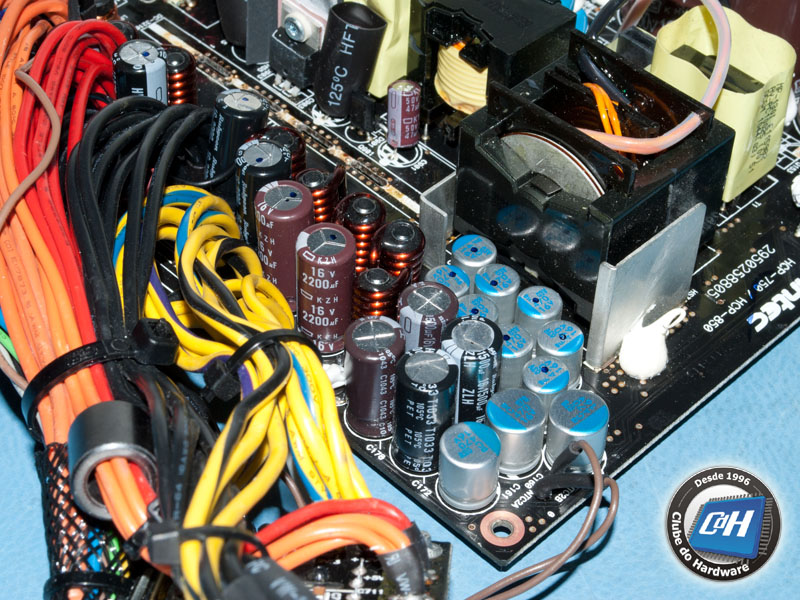

Figura 23: Capacitores
