Testes de Oscilação e Ruído
As tensões nas saídas da fonte devem estar “limpas”, sem oscilação (também conhecido como “ripple”) ou ruído. Os níveis de oscilação e ruído máximo permitido são 120 mV para as saídas +12 V e -12 V, e 50 mV para as saídas +5 V, +3,3 V e +5VSB. Todos os valores são de pico-a-pico. Nós consideramos uma fonte como sendo “perfeita” se ela produzir metade (ou menos) dos níveis de oscilação e ruído máximos permitidos.
A Antec High Current Pro 750 W apresentou níveis de oscilação e ruído bem baixos, como você pode ver na tabela abaixo.
Entrada |
Teste 1 |
Teste 2 |
Teste 3 |
Teste 4 |
Teste 5 |
+12VA |
23,0 mV |
42,2 mV |
33,8 mV |
33,2 mV |
35,4 mV |
+12VB |
27,0 mV |
44,0 mV |
34,8 mV |
33,2 mV |
34,4 mV |
+5 V |
10,2 mV |
17,4 mV |
16,0 mV |
13,6 mV |
11,8 mV |
+3,3 V |
13,2 mV |
19,4 mV |
25,2 mV |
31,4 mV |
23,4 mV |
+5VSB |
19,2 mV |
18,0 mV |
18,6 mV |
20,4 mV |
19,2 mV |
-12 V |
72,4 mV |
71,8 mV |
71,8 mV |
71,4 mV |
73,2 mV |
Abaixo você confere as formas de onda das saídas durante o teste cinco.

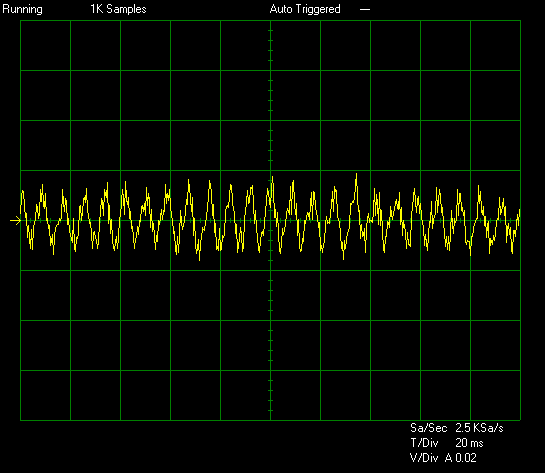

Figura 25: Entrada +12VA do testador de carga a 746,4 W (35,4 mV)

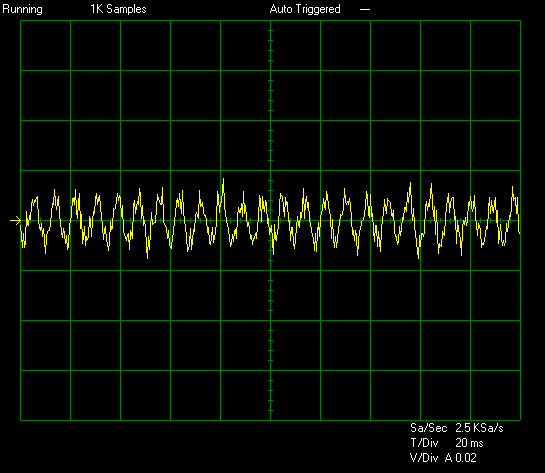

Figura 26: Entrada +12VB do testador de carga a 746,4 W (34,4 mV)

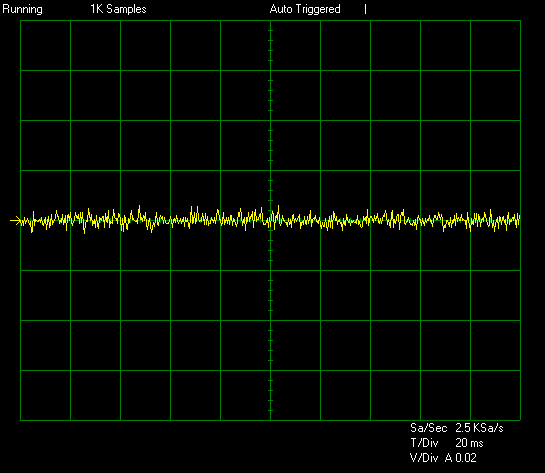

Figura 27: Barramento +5 V a 746,4 W (11,8 mV)

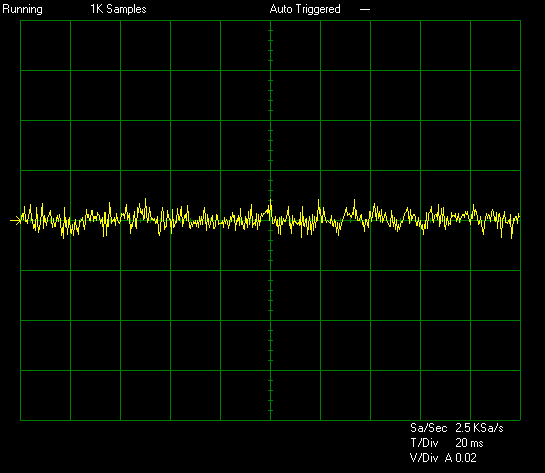

Figura 28: Barramento +3,3 V a 746,4 W (23,4 mV)
Vamos ver se nós podemos extrair mais de 750 W desta fonte.
