Distribuição da Potência

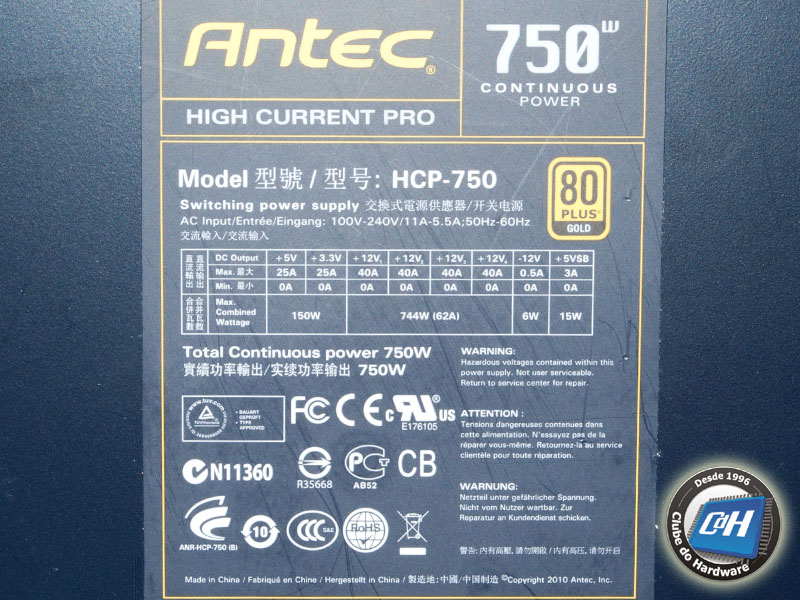

Na Figura 24, você pode ver a etiqueta contendo todas as especificações de potência desta fonte.
Figura 24: Etiqueta da fonte de alimentação
De acordo com o fabricante esta fonte apresenta quatro barramentos +12 V. Estes barramentos estão distribuídos da seguinte maneira:
- +12V1 (fios amarelos sólidos): O conector principal da placa-mãe e os conectores de alimentação SATA e para periféricos provenientes do sistema de cabeamento modular
- +12V2 (fios amarelos com listras pretas): Os conectores de ATX12V/EPS12V permanentemente conectados à fonte e o conector vermelho próximo aos conectores pretos do sistema de cabeamento modular
- +12V3 (fios amarelos com listras azuis): O conector de alimentação para placas de vídeo permanentemente conectado à fonte e dois dos conectores vermelhos do sistema de cabeamento modular
- +12V4 (fios amarelos com listras roxas): Os outros dois conectores vermelhos do sistema de cabeamento modular
Esta distribuição é perfeita e, felizmente, o fabricante rotulou os barramentos no sistema de cabeamento modular.
Quanto esta fonte consegue realmente fornecer? Vejamos.
