Atualização de bios da PC ware G41T-M7 Para xeon 771 mod

[Eduardo Lessa]

@James G olha aí, desabilita o Enhaced Halt (C1E), coloca Disable no BIOS como abaixo.

[James G]

@Eduardo Lessa estava abilitado, vou testar e depois digo se resolveu...

[James G]

@Eduardo Lessa desabilitei essa opção e não adiantou... não sei o que poderia ser, mas desconfio que seja algo relacionado ao tdp do processador, talvez ela só aceite processador de 65w, apesar de que eu ja usei um q6600 nela, que veio a dar problema um tempo depois... talvez algum capacitor relacionado ao processador? agora to com medo de pegar um e8400 e não funcionar também porque o fsb dele é 1333, isso influencia em algo?

[Paulo2031]

@toni_fatec e @Edvaldo J. Frederico Olá novamente amigos!

Venho avisar que a minha placa Asus P5G41T-M LX3 Plus chegou em ótimo estado, sem corrosões, sem indícios de manutenção, já testei ela com um Dual core E4600 e está tudo funcionando 100%, já baixei a bios para fazer a modificação pra aceitar o Xeon E5450, mas estou com receio de colocar o xeon nessa placa pelo seguinte motivo, como a placa que eu usava queimou o MOSfet PS: fiz a troca do mesmo e a placa ainda continua apresentando curto na linha de alimentação do CPU, mas não queimou o novo MOSfet, então queria saber se esse problema que tive pode ter queimado ou danificado meu processador e se é arriscado colocar ele na nova placa?

[toni_fatec]

@Paulo2031

Sua placa anterior, após a troca do MOSfet, mede curto na linha +12v do CPU quando:

1. testada com o processador instalado ou sem processador?



2. Mediu sem os cabos da fonte conectados?



3. O mosfet que foi substituído era de alta (12v) ou de baixa (ligado direto ao vcore 1,3v)?



4. A BIOS da LX3 "plus" veio habilitada opção de overclock?

[Paulo2031]

@toni_fatec

1-2:  Testei sem o processador e sem conectar os cabos da fonte, usando o multímetro testando continuidade  no Terra + 12v ele da um apito rápido e para, testando a resistência mostra um valor de 0.560kΩ, da pra notar também na parte de traz da placa que toda a trilha do +12v que vai até as bobinas aqueceu tanto o verniz que o escureceu, mas não chegou a romper nem a estragar.

Se não plugado o conector de alimentação do CPU os Coolers ligam normalmente, mas Quando plugado o conector  sai uma faísca e a fonte se desarma na hora.

Link Foto MOSfet Trocado

Link para a Foto das Trilhas escuras



3 O mosfet que usei foi do mesmo modelo do que retirei  NIKOS P0903BD



4. ainda não procurei por isso, já baixei a mais recente e vou adicionar os micro codes para o xeon e ai vejo se ela tem a opção de OC.



Estou com receio dele ter sido queimado e de colocar ele na nova placa e danificar ela.

[toni_fatec]

@Paulo2031 O apito rápido é devido o carregar dos capacitores de alta.

570 ohm é alguma resistência, que pode ser normal. Geralmente diodos medem estes valores.



Já tentou ligar a placa antiga COM o cabo +12v, porém SEM nenhum processador?

Vale o teste. Se ela der faísca e desarmar a fonte sem o processador então NÃO é ele que está em curto.

O normal é a placa-mãe ligar mesmo sem o processador e ficar ligada.

Se ficar ligada ainda pode ser outro componente em curto, muito provavelmente algum dos capacitores de 16v. Pode ser que apenas 1 deles esteja com fuga. Aí só retirando e testando fora da placa-mãe, se algum marcar 570 ohm invés de bipar e continuar carregando, terá achado o vilão.

Vale testar os MOSfets de baixa, não duvido que tenha 1 em curto ou fuga. Sem remover bote a ponteira negativa na carcaça e com a positiva teste gate, dreno e source de todos. Somente o source dos fets de baixa são ligados ao Terra da MB.



Também pode estar havendo curto em pinos do socket quando os mesmos são pressionados pelo processador. Isto acontece se 1 deles estiver um pouco torto. Já peguei caso assim, onde sem o processador ficava a placa ligada e bastava pressionar ele no socket que ela desarma a na hora.



Verniz queimou pela alta corrente, normal e não afeta.



Por fim pode testar a placa nova com outro processador 775 compatível. Os simples hoje nem tem valor, se procurar acha até de graça.



Por fim acho possível que o processador tenha sido danificado, mas improvável que ele se estiver ruim queime a outra placa-mãe.

adicionado 12 minutos depois

@James G Qual o modelo exato da sua placa-mãe? Qual Bios exata está usando? Chegou a modificar os microcodes da BIOS?



SE for G41 tem que aceitar o Q9400. Como relatou que fica travando/reiniciando e não são as memórias resta:

Dar clear CMOS.

Configurar manualmente a velocidade e latências das memórias.

Trocar os capacitores. O Quad consome logo no boot bem mais.



Você pode ter instalado uma Bios que por engano não tenha os microcodes corretos (alguém foi editar pra add do xeon 771, deletou os "antigos" pra 775 Quad Core e.... Não seria reconhecido corretamente.

[Paulo2031]

@toni_fatec Não estou em casa hoje, mas amanha testo os outros componentes e trago uma resposta pra você, o que sei por agora é que quando ligo a placa-mãe sem o processador e com os 12v do conector de 4pinos plugado na placa-mãe ela liga o fan vira por alguns segundos ai para e desarma a fonte, então nem testei com o processador pra não ter risco de danifica-lo, os pinos do Socket estão perfeitos, não tem nenhum torto ou quebrado. E quando testo sem processador e sem o conector de 12v 4pinos  a placa liga e permanece ligada, mas se eu conectar os 12v nela ela da uma faísca e desliga na hora.

Então deve ser algum capacitor ou mosfet com problema mesmo.

Já estou usando a placa nova com o meu antigo E4600 e está funcionando perfeitamente, já baixei a bios mais atualizada pra P5G41T M LX3 Plus:   BIOS Version 0401 2012/10/19, foi a mais recente que achei e no meu está instalado a bios de 2011, só falta add os microcodes para o Xeon e testar, mas antes quero comprar um termal pad pra por nos MOSfets junto com um dissipador. Eu tenho pasta branca, mas não sei se posso usar ela porque não fala nada se ela conduz ou não energia, tenho medo de dar curto por causa dela.

[James G]

@toni_fatec  é uma ECS g41t-m7, a bios é de 09/02/2011, a ultima disponivel no site... não sei dizer se a bios foi modificada, pois eu comprei ela usada já... até agora não descobri qual o problema, mas desconfio que seja algo relacionado ao consumo do processador, talvez algum capacitor ou algo na placa-mãe que aliemente o processador... pois como eu disse ela funciona normalmente com um celeron e3200 que tenho aqui, que consome 65w contra 95w dos quad...

[Paulo2031]

@James G Olá amigo, tive essa mesma placa-mãe por muitos anos e usei vários processadores nela ao longo do tempo, ela aceita sim processadores core 2 quad(atualizando a bios) e também os xeons (com micro codes), ela aceita os 95w de TDP e 1333mhz de FSB, no próprio site da fabricante diz que aceita esse processador segue a lista: Clique aqui para ver a lista de CPUs Suportadas pela ECS G41T- m7



Provavelmente precise configurar algo na sua bios que você está deixando passar, ou algum problema com hardware, passa a configuração completa do seu PC por gentileza, assim fica mais fácil de saber, pois pode ser problema com fonte igual o @toni_fatec mencionou, memórias com mal contato ou defeito, etc. Aproveite e remova as memórias e limpe os contatos delas com uma borracha branca.



Vou deixar a baixo o link com a bios que eu utilizava já com os micro codes para xeons instalado também, pode testa-la se quiser, é a mesma bios só muda que add os micro codes. segue o tópico onde postei o link para a minha bios:



[James G]

@Paulo2031  boa noite, sim eu usava um q6600 nela, porém depois de um tempo o pc começou a ficar reiniciando, troquei as memorias e continuou o problema, ai troquei o q6600 por um e3200 e funcionou, parou de reiniciar e tudo, depois de um tempo comprei um q9400 achando que o problema era o processador (q6600), porém quando instalei na placa-mãe não consegui dar boot no sistema, ou ele se desligava ou quando eu tentava recuperar o windows ele congelava a tela, isso testando com memorias e discos rígidos diferentes pra tirar duvidas... tambei usei fonte diferente pra ver se resolvia e nada... como eu disse eu desconfio que seja problema em algum componente da placa-mãe que alimente o processador que quando usa um de 95w não da conta...



essa é a configuração que ele funciona normalmente:



placa-mãe: ECS g41t-m7

Memoria: 2x Kingston kvr1333d3n9/4g

Processador: celeron e3200

Placa de video: xfx r7 250 1gb

Fonte: C3Tech 450w GPB-450S v2





[toni_fatec]

@James G Instale a BIOS que o colega passou no link acima.



Teste sem a placa de vídeo. Primeiramente com o celeron.

Daí troque o celeron pelo q9400. Faça o CLEAR CMOS (com a fonte desligada e sem a bateria interna!), pois ela pode estar errando a temporização e velocidade da memória devido ao FSB dos processadores serem diferentes.



Se não for eu aposto que há capacitores secos (ou quase) na linha do processador.

Se depois disto funcionar sem a placa de vídeo então é sua fonte que está fraca.



@Paulo2031 a antiga capacitor ou outro mosfet passou batido....



Na nova tenha certeza que a BIOS é a correta. Se for já pode instalar.

Já tive esta Asus LX3 (sem Plus). Não sei se está da China tem alguma remarcação.

Baixou da Asus com o nome exato da sua LX3 PLUS?  Se sim, já pode atualizar.



Os mini dissipadores normalmente vem com fita adesiva térmica.

Agora se for fazer seu próprio dissipador pode usar pasta branca sim. Eu já usei e pra segurar o meu dissipador "custom" colei em volta com cola quente. E funcionava bem.

[Paulo2031]

1 hora atrás, toni_fatec disse:





@Paulo2031 a antiga capacitor ou outro mosfet passou batido....

beleza, vou passar um pente fino pra encontrar esse "miseravi"!



Citação



Na nova tenha certeza que a BIOS é a correta. Se for já pode instalar.

Já tive esta Asus LX3 (sem Plus). Não sei se está da China tem alguma remarcação.

Baixou da Asus com o nome exato da sua LX3 PLUS?  Se sim, já pode atualizar.

Creio que seja correta sim, baixei no: ( Site da Fabricante)  LX3 Plus mesmo, a que veio instalada é a versão: 0302  data 26/07/2011 e a que baixei pra instalar é a Versão 0401 data 19/10/2012



Citação

Os mini dissipadores normalmente vem com fita adesiva térmica.

Agora se for fazer seu próprio dissipador pode usar pasta branca sim. Eu já usei e pra segurar o meu dissipador "custom" colei em volta com cola quente. E funcionava bem.

eu encontrei um dissipador nas minhas sucatas que tem a largura exata do local e é bem comprido, consegue cobrir todos os mosfets, na antiga placa colei ele com cola quente mas ele ficava deslizando porque aquecia muito e ele é pesadinho, queria usar o termalpad adesivo mesmo.

[William De Souza Rodrigues Junior]

@Paulo2031 oi amigo o meu caso aconteceu o mesmo como se disse mais para cima ,não reconheceu mas não entendi muito bem o que você fez para reconhecer os núcleos tem como explicar melhor ?

[Paulo2031]

4 horas atrás, William De Souza Rodrigues Junior disse:

@Paulo2031 oi amigo o meu caso aconteceu o mesmo como se disse mais para cima ,não reconheceu mas não entendi muito bem o que você fez para reconhecer os núcleos tem como explicar melhor ?

Olá, vamos pelo inicio, qual o modelo de placa-mãe sua? e qual xeon está usando?

Depois de saber disso também preciso saber se você já atualizou a bios com os microcodes para habilitar o xeon?

[William De Souza Rodrigues Junior]

@Paulo2031 xeon 5450 +g41t-m7 ecs tudo normal já instalado pego atualizei a buios tá pegando normalmente e tal só que lá na 1 página igual você comento não tinha reconhecido os 4 núcleos , foi o que houve cmg só reconhece 2 , e eu queria entender o que você quis dizer com desinstalar

[Paulo2031]

8 horas atrás, William De Souza Rodrigues Junior disse:

@Paulo2031 xeon 5450 +g41t-m7 ecs tudo normal já instalado pego atualizei a buios tá pegando normalmente e tal só que lá na 1 página igual você comento não tinha reconhecido os 4 núcleos , foi o que houve cmg só reconhece 2 , e eu queria entender o que você quis dizer com desinstalar

Eu fiz o seguinte:    Abre o Iniciar, digita Gerenciador de Dispositivos, vai em Processadores, veja se está reconhecendo o Xeon e seus 4 núcleos, caso não reconheça clique com o botão direito em cima de "Processadores" e clique em "Verificar alteração de Hardware", caso não resolver clique novamente com o Botão direito em cada núcleo que aparecer e clique em "Desinstalar Dispositivo", então desligue o PC, tire-o da tomada e remova a bateria da bios ou faça o Jumper para Limpar a bios, depois Ligue tudo e entre na Bios e a configure novamente e então salve e entre no sistema e confirme novamente se reconheceu o processador e seus núcleos no Gerenciador de Dispositivos, caso reconhecer verifique pelo CPUZ se está na Freqüência correta, todos os núcleos ativos, etc...

Caso não resolver reinstale a Bios: se a sua for o mesmo modelo que a minha vou deixar o link abaixo pra você baixar e instalar ela, já está com os microcodes adicionados: PS: Qualquer quer coisa manda prints!





[William De Souza Rodrigues Junior]

@Paulo2031 @Paulo2031 boa noite amigo , config da bios depois de tirar a bateria é o que ? Colocar sata 1 hard disk e iniciar ? Ou fazer isso e botar a hora na placa( não sei se ela sai ) e tenq botar certinho , como fazer isso ?

[toni_fatec]

@William De Souza Rodrigues Junior

Ligue a cpu pressionando Delete no teclado.

Dentro do setup use as setas e enter.

Configure a data e hora. E o 1º boot.



Mas sua questão tem haver com windows não ter reconhecido corretamente o Xeon, por isto de "desinstalar" o processador no gerenciador de dispositivos.

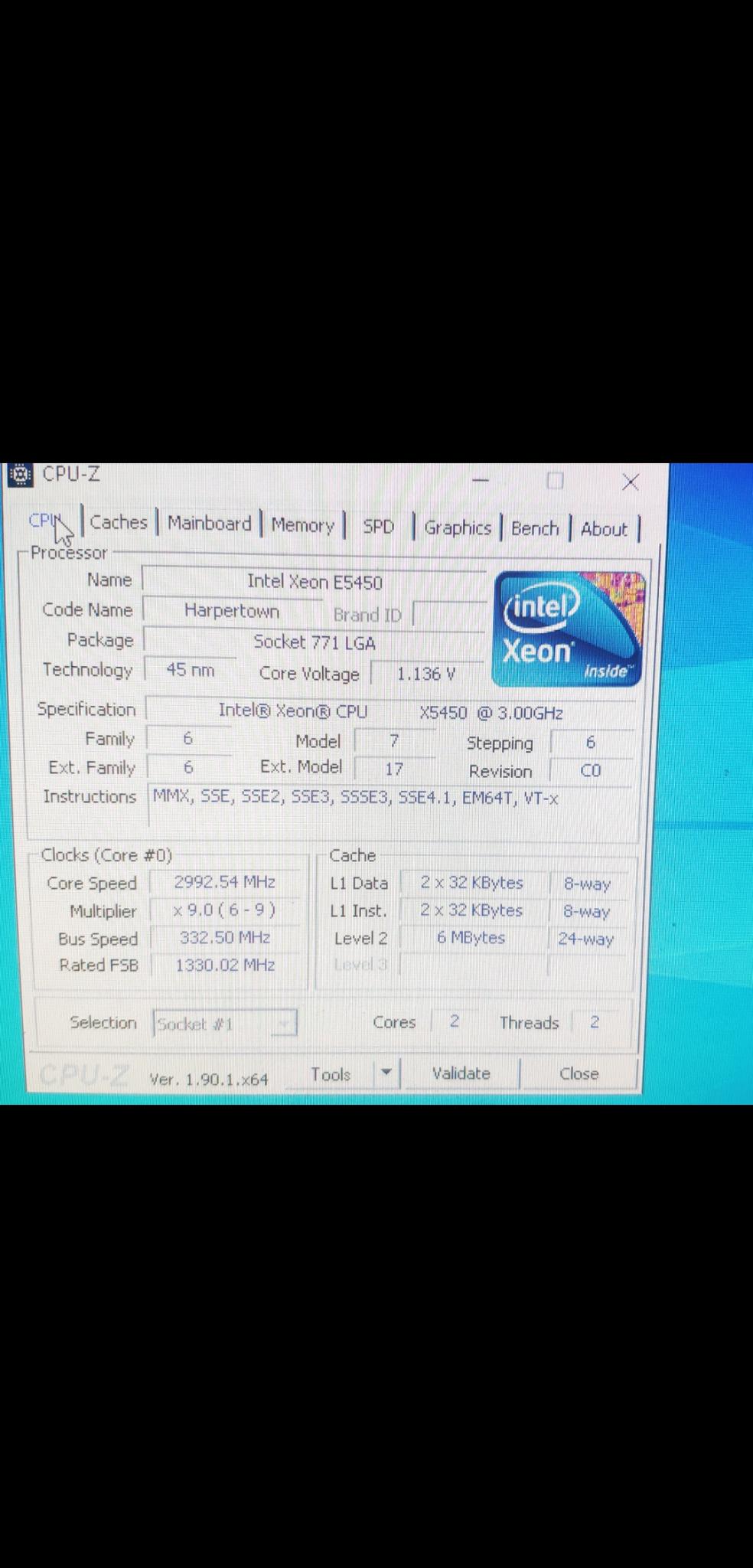

E poste aqui foto do CPUZ pra sabermos se sua Bios já está correta

[William De Souza Rodrigues Junior]

@toni_fatec então " desistala " o processador no gerenciador de tarefas e faz o que ?

[toni_fatec]

@William De Souza Rodrigues Junior

A bios já tem os microcodes, visto que reconhece sse4.1 e vt-x.



Desinstala no Windows e reinicia.

[William De Souza Rodrigues Junior]

@toni_fatec desinstalar os processadores no gerenciador ? E reniciar o Pc ?



Desculpa minha lerdeza kkk

[James G]

@toni_fatec  vou testar então, o problema é que o video integrado da placa-mãe não funciona... sou obrigado a usa offboard

[William De Souza Rodrigues Junior]

@toni_fatec cara acabei de renicia a BIOS desinstalei o processador tirei a bateria botei o horário dnv iniciei o Pc e lá  , estava dnv não reconhecendo os 4 núcleos , já não sei mais o que fazer

[Paulo2031]

@William De Souza Rodrigues Junior Leia com calma o meu ultimo comentário que fiz a respeito do seu problema, depois vá fazendo ele devagar e em partes para não se perder.  Depois de Resetar a bios, ligue o computador e antes dele iniciar fique apertando "DEL" ou "DELETE" no seu teclado até aparecer a tela de configuração de data e Hora, configure a data e hora, depois vá em "Advanced Setup" e confirme se a linha  "Enhanced halt (C1E)" está Desabilitado("Disabled"), se estiver aperte F10 do teclado e "Y" de sim para sair e salvar, então o PC vai iniciar o sistema e você pode confirmar no Gerenciador de tarefas se ele reconheceu os outros dois Núcleos.



@James G Nenhum Xeon possui vídeo integrado, pelo menos os que eu conheço dos LGA775... você precisa ter uma placa de video, nem que seja uma bem simples.



@toni_fatec Amigo instalei os MicroCodes na P5G41 M LX3 Plus e coloquei o Xeon para testar, demorou um pouco para aparecer a imagem(Congelei até a alma nessa hora, parecia quando colocava o CD no Play 1 ou 2 e demorava pra carregar o jogo ) mas pra minha surpresa carregou a bios e funcionou tudo 100% até agora, só preciso testar em alguns jogos mais pesados para ter certeza.  Os MOSfets nessa placa não esquentam tanto igual na minha antiga, creio que por essa placa ter mais MOSfets ela divide melhor a energia não sobrecarregando um só, mesmo assim adicionei um Dissipador bem grande sobre eles só para garantir xD

Logo mais trago fotos e prints de como ficou tudo!
