Modulo de som estourando transistor.

[YLAN876]

OI pessoal, estou com problemas no meu modulo de som, um dos canais sempre que eu aumento o volume ele estoura os transistores queria a ajuda de vocês porque não sei qual e o motivo dele está estourando os transistores.

[ISO9K]

Esta dando sobrecarga nos transistores, ver fiações dos canais e os alto-falantes, se são originais  ou se já foram trocados (redimencionados 4R ou 8R etc..)

[Eder Neumann]

o que você esta ligando nele?

se possivel desenhe um circuito.

[Renato.88]

Testa os outros transistores também, se tiver algum com fuga vai fazer queimar os outros.

[Sérgio Lembo]

22 minutos atrás, Renato.88 disse:

Testa os outros transistores também, se tiver algum com fuga vai fazer queimar os outros.

Grande @Renato.88 , nem sempre a peça que queima é a causa do defeito. Há vezes que esta é apenas a consequência. São os defeitos mais chatos de se localizar.

[YLAN876]

@Sérgio Lembo fui ver aqui um dos pinos do trato de saída tava solto aí eu resoldei ele e parou de estourar os transistores.



[Matthwus]

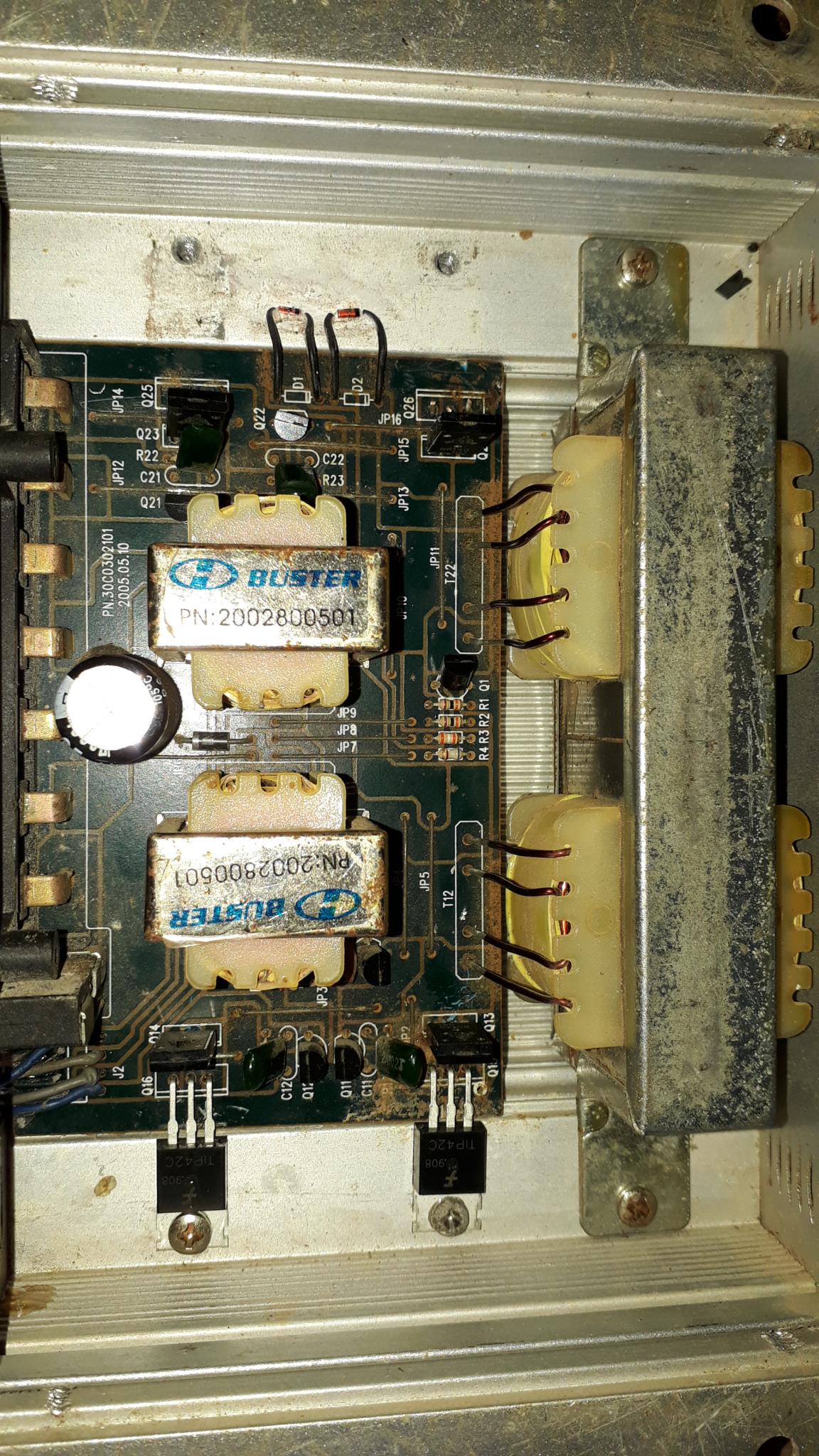

Tenho um desse aqui que o @Renato.88 me ajudou a modificar, retirei os DBs e coloquei um darlington direto na saída, ficou bom funciona até hoje, tem uma boa qualidade.
