Como identificar os fios positivo e negativo em um fan com os fios da mesma cor

Posts recomendados

Boa noite, gente!



Queria ligar um fan da mesma forma que no vídeo abaixo:



https://www.youtube.com/watch?v=2aqevsjJ8PE&t=329s



Contudo o meu modelo não tem os fios preto e vermelho *todos são pretos*



Segue modelo:



https://www.youtube.com/watch?v=JOBU8geslOU



Como posso fazer para ligar este fan em um botão? Já tenho tudo aqui, ferro de solda, estanho e etc...

Modelo do botão:



https://produto.mercadolivre.com.br/MLB-983670095-chave-alavanca-ligadesliga-mts-101-6a-250v-2-terminais-_JM



Grato a todos desde já.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite, já verificou se não está escrito no fio?

geralmente quando são da mesma cor, a fabricante coloca um "+" no positivo e um "-" no negativo.



Edit: para fazer como no vídeo (se seu fan só tiver dois fios) você pode usar qualquer um deles como positivo/negativo para colocar o botão. E se ligar invertido na fonte, o máximo que vai acontecer é não ligar ou girar ao contrário.



  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tanto o meu, quanto o da imagem abaixo o positivo (vermelho) é o da direita, então considere isso como identificação.



cooler-140mm-12v-070a-corsair-preto-com-

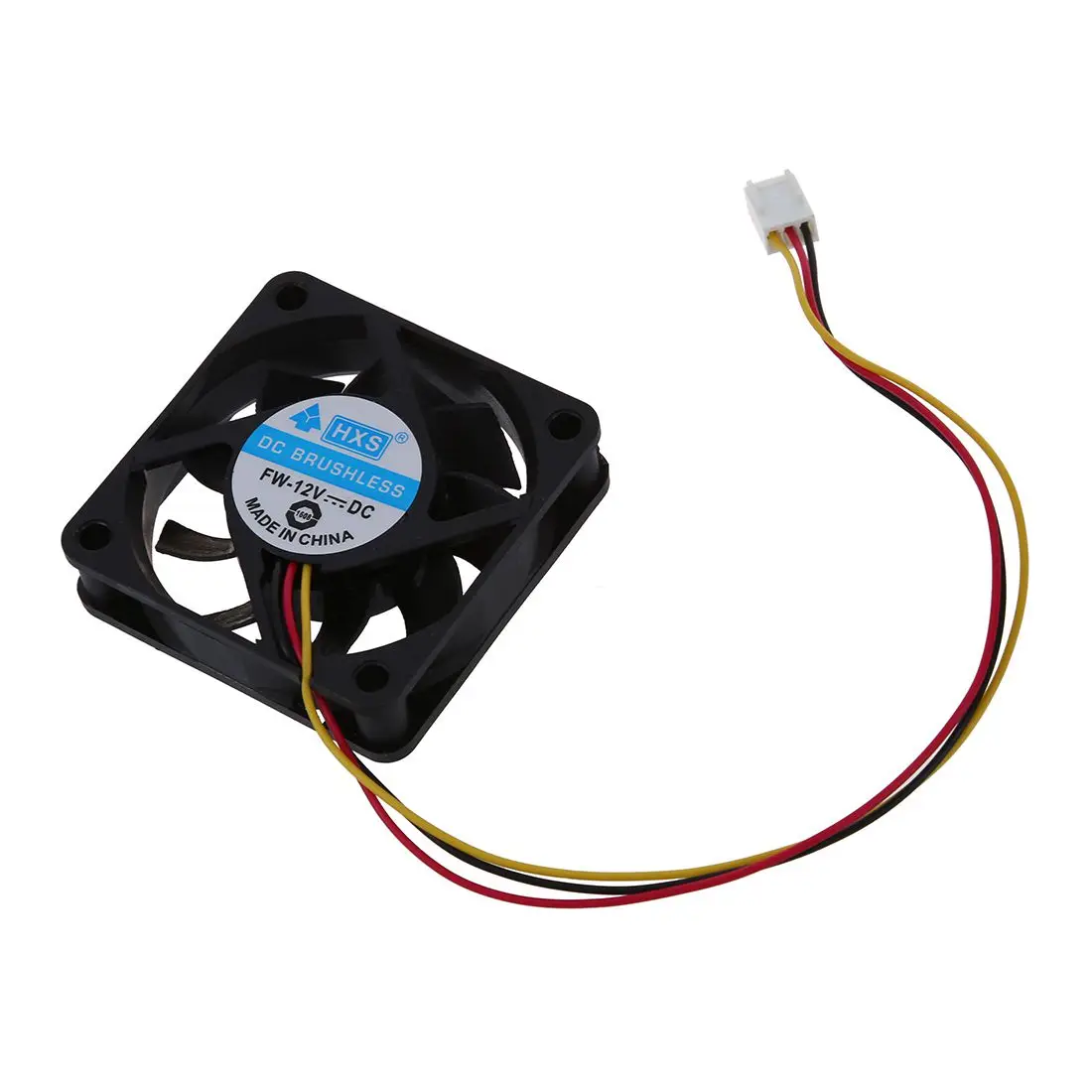

Esse tem 3 fios mas considere só o + e -

gdstime-20-pcs-dc-12-v-pequeno-pc-ventoi



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Já vi dispositivo que, em vez de ter a capa plástica em cores diferentes tinha o cabo metálico mostrando quem é o positivo e quem é o negativo. No caso, o metal do lado positivo era cor de cobre e o do negativo prateado. Mas só dava para saber desencapando, mesmo... se bem que no caso não era tão crítico, era um alto falante.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 minuto atrás, rmlazzari58 disse:

Já vi dispositivo que, em vez de ter a capa plástica em cores diferentes tinha o cabo metálico mostrando quem é o positivo e quem é o negativo. No caso, o metal do lado positivo era cor de cobre e o do negativo prateado. Mas só dava para saber desencapando, mesmo... se bem que no caso não era tão crítico, era um alto falante.

Realmente isso é usado em alto falantes, em motores se for corrente contínua o vermelho e preto, isso é padrão.



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
11 horas atrás, Isadora Ferraz disse:

Tem conector?... Siga as cores de um que tem cor...




https://www.hardware.com.br/comunidade/cooler-fios/1481199/

Via fan 3 fios

Bom dia, gente! Agradeço a todos pelas mensagens, obrigado. Meu fan não é bem como a foto acima. Tentei seguir a dica seguindo as cores conforme a imagem acima,contudo ainda não consegui identificar bem




Compartilhar este post


Link para o post
Compartilhar em outros sites

Posicione o seu igual ao da figura abaixo e veja a seguência dos fios, o positivo é o segundo ou do meio e o negativo o terceiro ou o da esquerda.



gdstime-20-pcs-dc-12-v-pequeno-pc-ventoi

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites




De acordo com essa imagem:

Repare que tem um número 1 no conector, ele é o negativo.

O do meio é o positivo e o terceiro é o sensor que marca a velocidade.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, Renato.88 disse:




De acordo com essa imagem:

Repare que tem um número 1 no conector, ele é o negativo.

O do meio é o positivo e o terceiro é o sensor que marca a velocidade.

Olá, amigos! Boa tarde! Obrigado, Renato.88. Só mais uma dúvida. Meu botão tem 6 perninhas de metal. Posso escolher qualquer uma delas para ligar o positivo e o negativo? No vídeo que enviei no primeiro post o cara tem um conector com três fases. O meu tem seis.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, igor mds disse:

Posso escolher qualquer uma delas para ligar o positivo e o negativo?

O negativo você liga direto.

Quanto ao positivo da fonte, você liga ele em um pino do meio.

O positivo do fan você liga em um terminal da ponta que fique no mesmo lado de onde ligou o outro fio.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 25/01/2020 às 19:58, Renato.88 disse:

O negativo você liga direto.

Quanto ao positivo da fonte, você liga ele em um pino do meio.

O positivo do fan você liga em um terminal da ponta que fique no mesmo lado de onde ligou o outro fio.

Boa noite, gente! Renato.88, muito obrigado! Deu tudo certo. Aproveito para agradecer também a todos os outros que mandaram sus respostas. Consegui ligar o fan no botão. Podem fechar o tópico, grato.

  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

pega do molex ve qual conecta com qual da fonte.

na fonte amarelo é 12V, vermelho é 5V e preto é "negativo"

Compartilhar este post


Link para o post
Compartilhar em outros sites
