Relógio Transistora com problema no pêndulo

[Deoclesio A. Felisberto]

Pessoal estou com problema com um relogio da marca transistora calendar, ele esta sem força para levar o pendulo, preciso trocar o transistor não sei o valor.

Tenho um circuito que me passaram com bc558 mas não funcionou tambem.

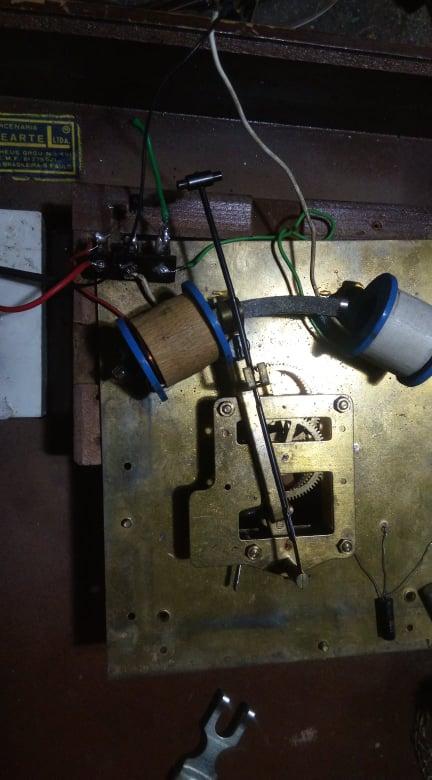

Vou passar o tipo de circuito, aparentemente as bobinas estão boas o imã.

[BCP]

Nesse transistor não tem nada escrito, nenhum número ou algo parecido?

[.if]

Melhor postar fotos...

[Deoclesio A. Felisberto]

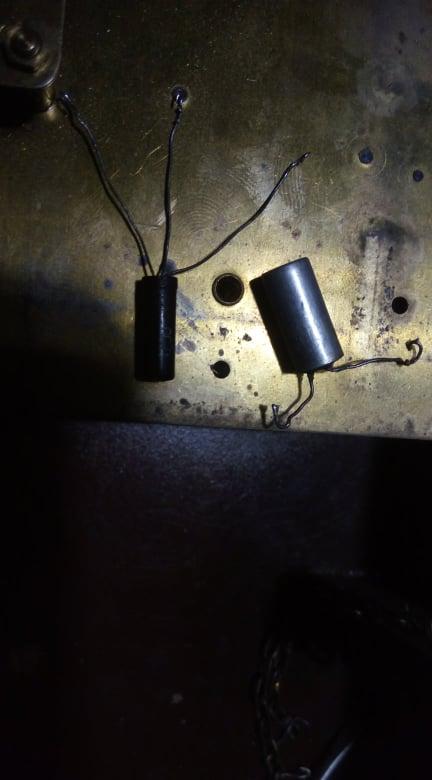

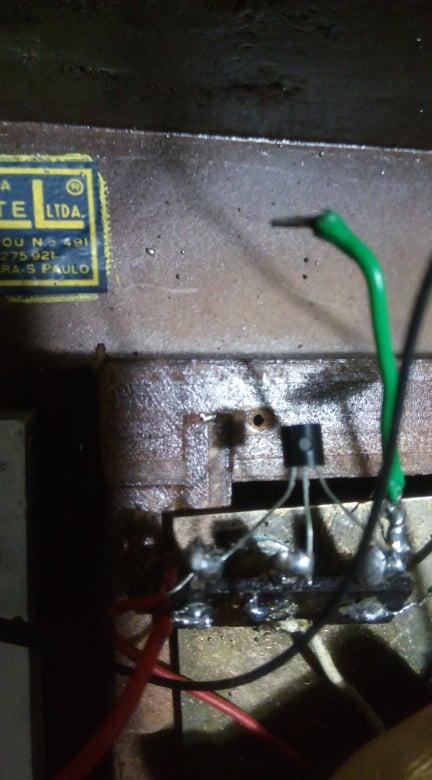

Rapazes esse é o nº do transistor oc71 já a outra peça que mais parece um capacitor não tem numeração nenhuma. A estou fazendo um teste com BC 558 mas não quer dar certo tambem.

[BCP]

O transistor OC71 é de germânio e nesse local ai os BCs não vão funcionar, talvez um fet funcionaria, tem que testar.



PS: Você fez testes nesse transistor para ver se ele esta bom?

[Deoclesio A. Felisberto]

Sim já fiz ele esta dando passagem em todos polos, já o que parece condenssador tem uma minima fugazinha, acho que ele não tem polaridade. Sou leigo no assunto o que seria FET e qual valor dessa peça, digo (nãoR$)

[.if]

Com chance mínima de funcionar com bc, mas tem que colocar direitinho as posições C B e E





13 horas atrás, Deoclesio A. Felisberto disse:

já o que parece condenssador tem uma minima fugazinha

Ve se dá valor constante de resistência. Meça nos 2 sentidos (inverta as pontas). Pode ser diodo...

[BCP]

Essa outra pecinha preta com dois fios saindo dela, não estou identificando, pode ser que seja um capacitor, e se for, você não teria medida nenhuma com o multímetro. (só um pulsar do ponteiro ou no visor dele).

adicionado 1 minuto depois

PS: Fet é um transistor especial que a grosso modo é bem mais "sensível" que um transistor BC comum.

[Deoclesio A. Felisberto]

Obrigado pessoal vou testar amanhã e conto a novidade ok.

[RENATO KARCOSKI]

Amigo bom dia!
você conseguiu resolver o problema do relógio?

Estou com o mesmo problema

será q você poderia me ajudar?

[Alexandre RS]

Tenho um funcionando de outra marca (Astro ) ,nunca foi consertado e utiliza transistor 2sb22 ,capacitor é de 100nF  ...

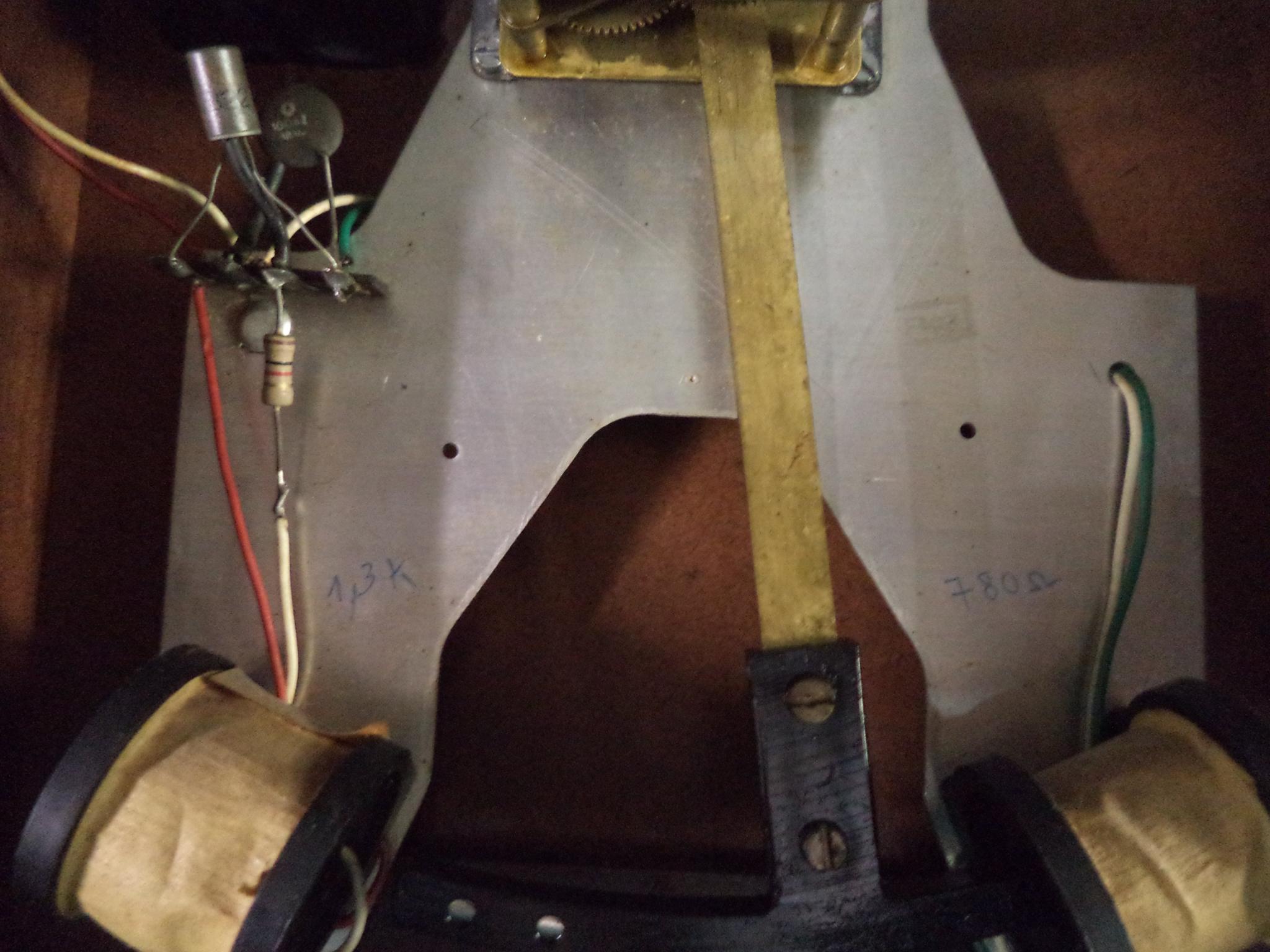

Para usar transistor de silício creio que tenha que aumentar número de espiras na bobina que está ligado a base do transistor... foto com as impedancias das bobinas ,ele funciona com uma pilha 1,5v tamanho D

[Jefferson F.]

@Alexandre RS Olá alexandre, tudo bem? tenho um relogio igual esse seu, funcionou por 1 mes e agora está sem força, utiliza um transistor b475 e um capacitor de 1uF, aparentemente o transistor está bom, será que pode ser o capacitor? nao sei qual medida usar, pois nao encontro mais o ceramico de 1uf.

[Renato.88]

3 horas atrás, Jefferson F. disse:

nao sei qual medida usar, pois nao encontro mais o ceramico de 1uf.

Usa um capacitor de poliester para 1uF, desses tem muitos.



[Blumer Celta]

Em 24/04/2021 às 22:22, Jefferson F. disse:

@Alexandre RS Olá alexandre, tudo bem? tenho um relogio igual esse seu, funcionou por 1 mes e agora está sem força, utiliza um transistor b475 e um capacitor de 1uF, aparentemente o transistor está bom, será que pode ser o capacitor? nao sei qual medida usar, pois nao encontro mais o ceramico de 1uf.

no mercadolivre tem bastante

[Alexandre RS]

Em 24/04/2021 às 22:22, Jefferson F. disse:

@Alexandre RS Olá alexandre, tudo bem? tenho um relogio igual esse seu, funcionou por 1 mes e agora está sem força, utiliza um transistor b475 e um capacitor de 1uF, aparentemente o transistor está bom, será que pode ser o capacitor? nao sei qual medida usar, pois nao encontro mais o ceramico de 1uf.

O meu relógio usa capacitor de 100 nf  (nanofarad)

e não de 1µF(microfarad) ,que é 10 vezes maior, o que está escrito no capacitor? ,talvez seja  0.1µF

[Roberto Dias Ribeiro]

Bom dia estou com mesmo problema,conseguiu uma solução ?

[Jefferson F.]

Olá @Alexandre RS tudo bem? realmente o capacitor era de 0.1uF, ele não tinha o 0 estava apenas descrito como ".1uF", troquei ele e resolveu meu problema, a pilha tem durado bastante. Muito Obrigado

Em 29/04/2021 às 14:39, Alexandre RS disse:

O meu relógio usa capacitor de 100 nf  (nanofarad)

e não de 1µF(microfarad) ,que é 10 vezes maior, o que está escrito no capacitor? ,talvez seja  0.1µF



Em 28/05/2022 às 12:10, Roberto Dias Ribeiro disse:

Bom dia estou com mesmo problema,conseguiu uma solução ?

@Roberto Dias Ribeiro Olá amigo, o meu consegui resolver apenas trocando o capacitor.

[Guilherme M H]

Olá pessoal com objetivo de ajudar.. Acabei de reparar um Transistora Calendar para meu sogro, transistor estava com problema, a base das bobinas estavam quebradas e faltava o capacitor. Então quero compartilhar o que aprendi:

1. O Transistor AC125 é um PNP de germânio que substituiu o 2SB22 perfeitamente. Este pode ser encontrado a venda no mercado livre

2. Estava sem o capacitor, descobri que (a) ele funciona sem o capacitor,(b) o valor correto, caso queira deixa-lo original e “correto” deve usar um capacitor poliéster de 100nF, conforme foto

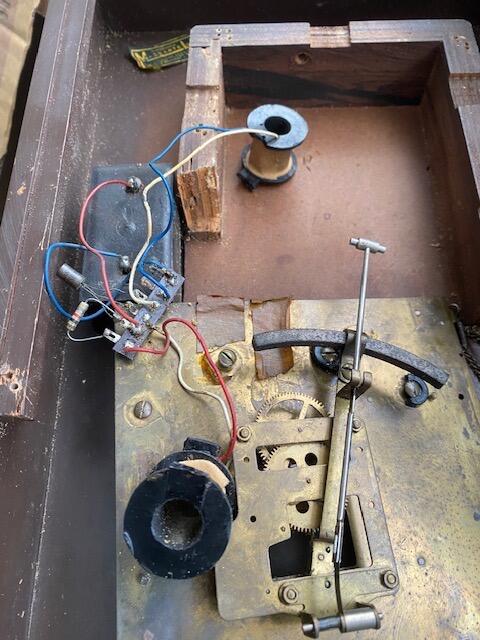

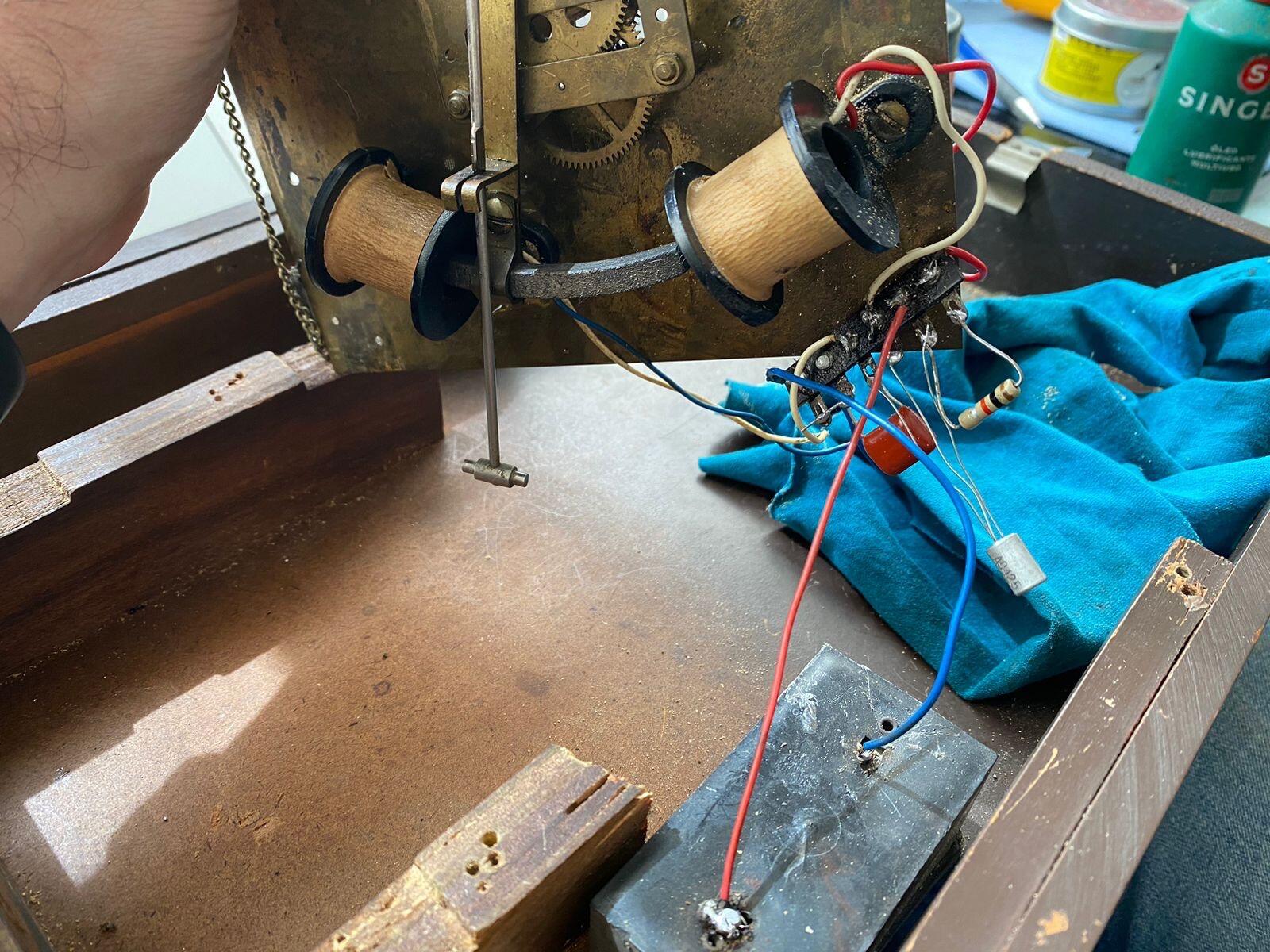

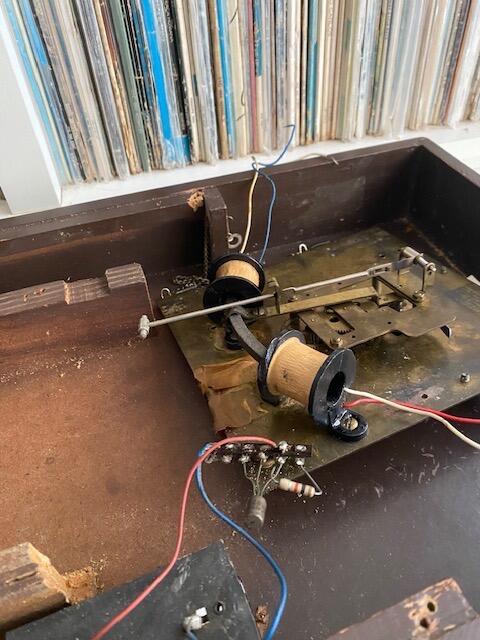

3. Foi muito difícil conectar os componentes, por isso estou deixando fotos claras de como os fios são conectados.


Espero ter ajudado alguém.

[Elder Calazans]

Bom dia!

Vi um desses que adaptaram mais uma pilha pequena em serie, ou seja, está funcionando com 3v.

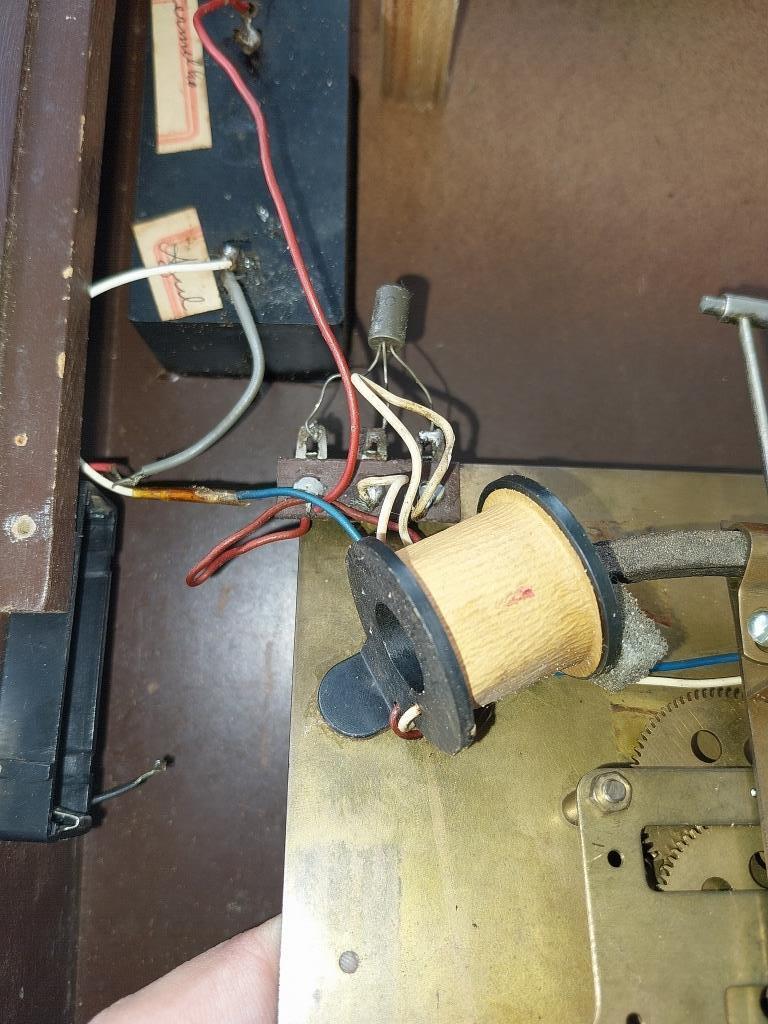

A foto em anexo foi um teste que eu fiz eliminando a pilha adaptada, mas não funcionou. só funciona com as duas pilhas. então resolvi deixar assim mesmo!



[Blumer Celta]

Estes transistores de metal aí, ouvi dizer que dá "bigode de gato" dentro com o passar dos anos.



3 horas atrás, Elder Calazans disse:

ou seja, está funcionando com 3v

Cheguei a pensar que poderia acelerar o relógio, mas como o pulso dele deve ser baseado em cristal, acho que apenas terá um pulso mais forte, e não mais rápido.

[Blumer Celta]

2 horas atrás, Blumer Celta disse:

Estes transistores de metal aí, ouvi dizer que dá "bigode de gato" dentro com o passar dos anos

No caso, para os de germânio.

Fonte: https://nepp.nasa.gov/whisker/anecdote/af114-transistor/index.html

Inclusive fala como os usuários "consertaram" seus transistores.

[Renato.88]

11 horas atrás, Blumer Celta disse:

Estes transistores de metal aí, ouvi dizer que dá "bigode de gato" dentro com o passar dos anos

Acontece com os transistores de Silício também, quando são muito usados. É como se criassem um impureza na química deles.



Já vi uns equipamentos de som dos anos 70 que tinham uns estalos nos alto falantes (parecido com aqueles dos potenciômetros sujos), quando vai ver são os transistores da parte do pré amplificador (não fazem muito "esforço") que estavam ruins.

11 horas atrás, Blumer Celta disse:

Fonte: https://nepp.nasa.gov/whisker/anecdote/af114-transistor/index.html

Inclusive fala como os usuários "consertaram" seus transistores.

Eita, o site é da NASA!

Nem vou me atrever a traduzir o que estão dizendo!

[Blumer Celta]

Em 16/04/2024 às 03:22, Renato.88 disse:

Acontece com os transistores de Silício também, quando são muito usados. É como se criassem um impureza na química deles.

Valeu pela dica, não sabia que estes também sofriam com isso.

[cdguilhermemg]

@Guilherme M H Olá. Só uma dúvida, se puder ajudar. O meu relógio usa o OC71, e como você disse que funciona sem o capacitor, eu suspeito do transistor. No caso o AC 125 substitui o OC71 né? Meu relógio com pilha nova tá funcionando 3 dias apenas.
