Como diferenciar um Capacitor no Esquema Elétrico ?

[O Pequeno Príncipe]

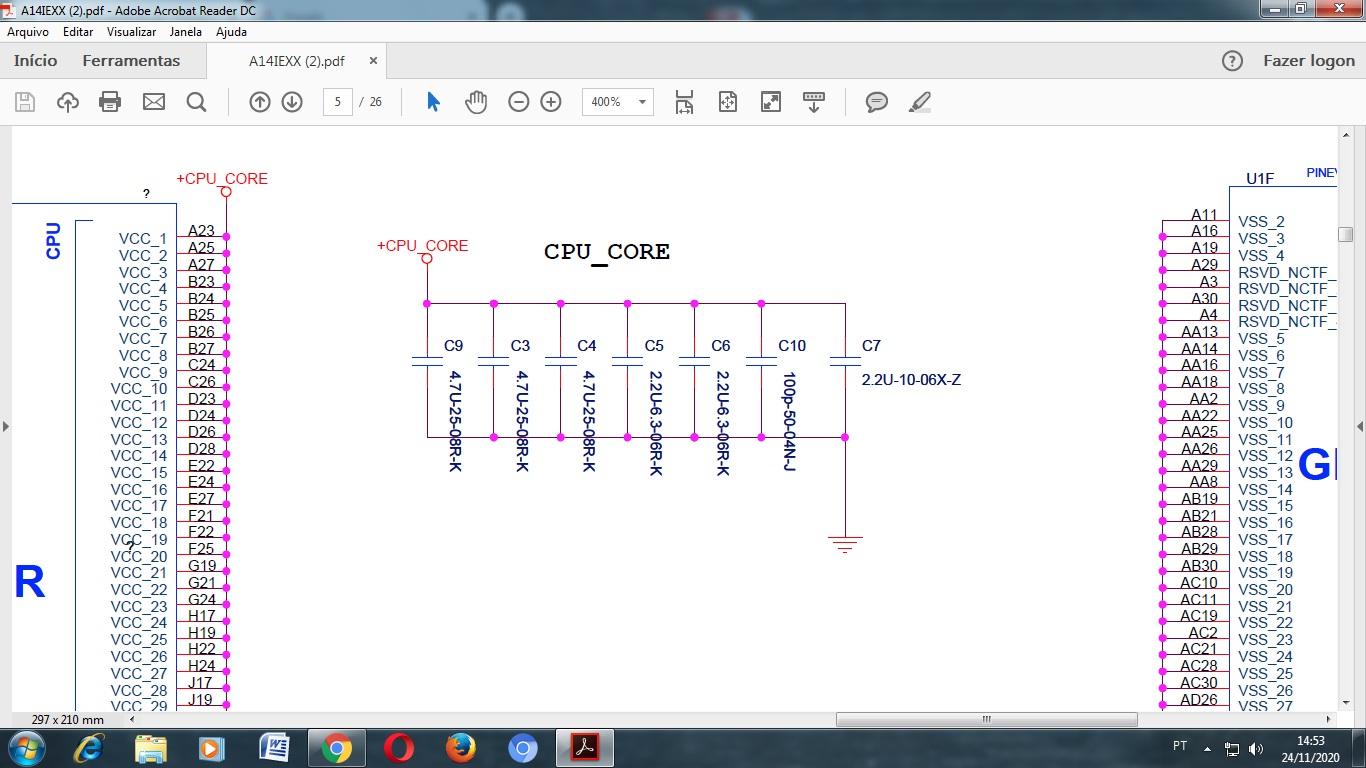

Olá. Estou estudando esquemas elétricos e me deparei com uma dúvida: Como diferenciar um Capacitor Eletrolítico de um Capacitor Cerâmico ? Vou mandar o print do esquema na parte do esquema que fiquei com dúvida.Principalmente por que os dois terminais do capacitor estão grifados de vermelho.Aguardo a resposta. Um abraço.

[Renato.88]

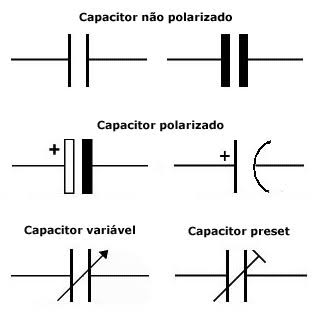

Capacitor eletrolitico tem o desenho com polaridade, indicando o Polo positivo e o terminal negativo desenhado diferente:

[Thiago Miotto]

4 minutos atrás, Renato.88 disse:

Capacitor eletrolitico tem o desenho com polaridade, indicando o Polo positivo e o terminal negativo desenhado diferente:

Fiquei com uma dúvida. Todo capacidor polarizado é um capacitor eletrolítico então?

[Eder Neumann]

4 minutos atrás, Thiago Miotto disse:

Todo capacidor polarizado é um capacitor eletrolítico então?

não. existem os capacitores eletroliticos não polarizados também.



agora, saber se é um cap cerâmico ou  de poliester (ou outro material) só a precisão da execução e estabilidade desejada do circuito que vão lhe dizer

[rjjj]

A capacitância é um fenômeno da natureza. Considere uma esfera metálica a qual é coberta por uma casca metálica também esférica, sendo que entre as mesmas há um meio isolante bem distribuído :













Se uma carga elétrica surgir em qualquer um dos metais, o campo elétrico gerado pela carga é capaz de induzir do outro lado do isolante uma outra carga de sinal contrário. Isso é um capacitor, basicamente. Nada impende que isso possa ser observado, por exemplo, em planetas .







Logo, um circuito elétrico apenas representa efeitos da natureza: nenhum dos desenhos precisa representar um componente fabricado pelo ser humano. Então, por padrão nenhum símbolo de capacitor por si só vai indicar um tipo de construção ou um modelo comercial específico.







Espero ter ajudado .

[.if]

2 horas atrás, O Pequeno Príncipe disse:

os dois terminais do capacitor estão grifados de vermelho.Aguardo a resposta. Um abraço.

Amigo... aquilo não tem relação com o capacitor nem mesmo com seu símbolo. Representa apenas conexão ou contato. Por algum motivo (ou só pra te confundir) o cad do cara o deixou vermelho.

De nada. Outro.

[Renato.88]

3 horas atrás, Thiago Miotto disse:

Fiquei com uma dúvida. Todo capacidor polarizado é um capacitor eletrolítico então?

Nem sempre. Existe os eletroliticos para aplicações em CA.



Me lembrei que em alguns diagramas quem desenha coloca uma tabela e uma legenda explicando quais são os materiais dos capacitores, o mesmo vale pra resistores também.

Pelos símbolos só dá pra saber se é polarizado ou não.

[alexandre.mbm]

Há a variedade dos não-polarizados. Nem sempre cerâmicos.
