Sobre SCR na eletrônica e amplificação de sinal

[HROGDev]

Como o SCR para de aumentar/amplificar a corrente no coletor de um transistor?

Fiz um vídeo para tentar explicar minha dúvida, pois até onde entendi a o SCR funciona para amplificar em sequência como no vídeo correto?




[.if]

A comparação com amplificador de corrente [da região linear] não é muito boa. Migre mentalmente para a região de corte e saturação (sua tal corrente infinita) que obterás melhores respostas. Com isso em mente, faça outro Vídeo [auto] explicativo e nos mostre.

Bem.. o scr com transistor é algo como uma memória de 1 bit. Quando um transistor dispara, mantém o outro disparado e vice versa. Fica assim por toda a eternidade... a fiel companheira do infinito. A não ser que seu inimigo mortal, o zero, cause o divórcio .. zero corrente ou zero tensão entre A e K



[MOR_AL]

O SCR não funciona sozinho.

... E considere uma amplificação a ponto de saturar (Vce = 0) os transistores, como o If mencionou.

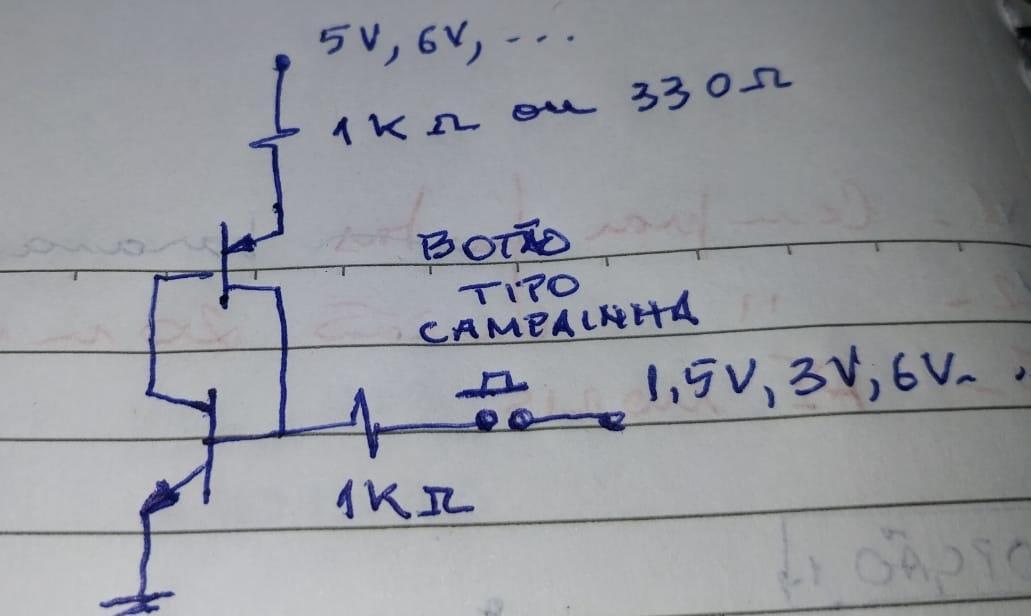

Refaça a sua análise com as seguintes inclusões:



Pressione o botão momentaneamente, que você chega lá.

Bons estudos.

MOR_AL

[Sérgio Lembo]

O desenho com 2 transistores é um funcionamento equivalente do SCR. Ele mostra que, uma vez disparado, enquanto houver corrente não desliga nunca, ou seja, funciona como interruptor. Nunca se liga um interruptor entre 2 polos, vai fazer um curto. Com o SCR é a mesma coisa, vai ligar uma carga, normalmente um motor. Quando a corrente passar pelo zero ele normalmente desliga.

[.if]





3 horas atrás, MOR_AL disse:

Refaça a sua análise com as seguintes inclusões:

...e pra uma visualização melhor, coloque um led mental (ou real: meu preferido) em série com o "1k ou 330ohms" que Moris por algum motivo gentilmente preferiu ou esqueceu de desenhar pra você . Para apagar o led, dê um curto momentâneo entre os "E"'s . Vai ver a magia completa acontecer.

[HROGDev]

12 horas atrás, .if disse:

A comparação com amplificador de corrente [da região linear] não é muito boa



O próprio livro fala que não é, mas é o que ele utiliza para explicar o funcionamento.





12 horas atrás, .if disse:

o scr com transistor é algo como uma memória de 1 bit.

Realmente preciso estudar, esse conceito de bit até onde eu sei é um conceito digital e não compreendi.





12 horas atrás, .if disse:

zero corrente ou zero tensão entre A e K

Como o próprio nome diz "Gate" de essa porta fechar ele para pois não energiza a base do transistor NPN, correto!



11 horas atrás, MOR_AL disse:

Refaça a sua análise com as seguintes inclusões:

Vou fazer esse circuito em uma breadboard. Mas não hoje! Farei no final de semana, no Domingo. Eu gosto de mostrar pros meus colegas que respondem minhas dúvida que elas não são em vão vide:


Vou orçar na loja eletrônica Guarani aqui de Belo Horizonte e comprar os itens para ver o resultado! Comprei um osciloscópio bem baratinho pois eu tenho muita dificuldade de imaginar coisas, isso com certeza é sinal da falta de botar a mão na massa e utilizar os breadboards que eu tenho.


9 horas atrás, Sérgio Lembo disse:

enquanto houver corrente não desliga nunca, ou seja, funciona como interruptor.

9 horas atrás, Sérgio Lembo disse:

Com o SCR é a mesma coisa, vai ligar uma carga, normalmente um motor


É muita aplicação, meu deus!





8 horas atrás, .if disse:

Para apagar o led, dê um curto momentâneo entre os "E"'s

Como assim "E"s?

Uma dúvida para que eu faça meu laboratório.

Pesquisei no wikipedia e recebi isso:



Citação

Como o próprio nome indica, o SCR é um retificador controlado, ou seja, um elemento ou um circuito que realiza a conversão da corrente alternada em corrente contínua

botão de campainha já tenho, os resistores vou procurar. Agora, referente as respectivas tensões AC em 1,5V, 3V, 5V, 6V. Como poderei obtê-las?

Agradeço aos senhores @MOR_AL, @.if, @Sérgio Lembo pelas respostas!

[Renato.88]

1 hora atrás, HROGDev disse:

Agora, referente as respectivas tensões AC em 1,5V, 3V, 5V, 6V. Como poderei obtê-las?

São tensões dc.

É pra escolher um valor, de acordo com a carga que vai alimentar.

5V faz referência a fonte de carregador de celular.

E os outros valores são referentes à pilhas.

[HROGDev]

Olá @Renato.88, mas como é amplificado o sinal de um corrente continua? O transisto ele amplifica a corrente alternada, correto?

[Sérgio Lembo]

5 horas atrás, HROGDev disse:

Olá @Renato.88, mas como é amplificado o sinal de um corrente continua? O transisto ele amplifica a corrente alternada, correto?

O transistor amplifica qualquer sinal, alternado ou contínuo. Sobre o SCR, é um comutador, um relé eletrônico se assim preferir. Sobre as aplicações do SCR, se faziam inversores para motor com ele antes do IGBT aparecer.

[.if]

12 horas atrás, HROGDev disse:

Realmente preciso estudar, esse conceito de bit até onde eu sei é um conceito digital

De fato meio que atropelei você. Bit é uma memória mais elementar deste universo. Espero que percebas o mais rápido possível que eletrônica e eletrônica digital estão fortemente conectadas. O conceito do scr ligado a ele é que o scr...

21 horas atrás, Sérgio Lembo disse:

...uma vez disparado, enquanto houver corrente não desliga nunca, ou seja, funciona como interruptor

Ou seja, memoriza o estado ligado. Bem.. espero que consiga pelo menos conectar interruptor com uma memória. Nada contra se não , ok?

Não agora, nem hoje, talvez nem amanhã, mas em algum momento da sua vida futura você vai conectar o desenho acima com...

Bem.. espero...





12 horas atrás, HROGDev disse:

"E"s?

E's são Emissores dos transistores. Representados pelas setinhas [a caneta] no símbolo que Moris lhe desenhou e você replicou. Eles estão no lugar de A e K de um scr 'de verdade'

E "outra maneira"... Clique aqui pra abrir sua mente  .. e talvez o bolso do G.T. kk

[HROGDev]

Obrigado pelas respostas. Acabei de descobrir que comprar um SCR não é tão simples como comprar um pão ou ir em qualquer loja. Até na internet está complicado de achar um SCR pois aparece no lugar um TRIAC sendo que não é este o componente de teste em questão. Sobre o laboratório que gravarei o vídeo e postarei aqui peço excusas. Mas vou comprar pela internet, não sabia que era difícil assim.

Postarei aqui quando chegar os componentes!

[Renato.88]

59 minutos atrás, HROGDev disse:

Acabei de descobrir que comprar um SCR não é tão simples como comprar um pão ou ir em qualquer loja. Até na internet está complicado de achar um SCR pois aparece no lugar um TRIAC sendo que não é este o componente de teste em questão

É assim com qualquer componente eletrônico.

Não dá pra chegar no balcão de uma loja de eletrônica e pedir pro vendedor: "Quero um SCR!" , ou "Quero um diodo, transistor etc".

A mesma coisa na caixa de busca do mercado livre, do Ali Express ou qualquer outro site de vendas. Só digitando o nome do componente não basta.



Existem muitos desses componentes, alguns parecidos e outros totalmente diferentes. Cada um com sua função.



Para comprar componentes tem que ter o código do que procura.



Um SCR bem comum é o TIC106, outro mais moderno é o BT151-600.

Provavelmente vai encontrar outros códigos como TIC116, 126, com letra no final tipo TIC106D ou também o BT151-800.

Existem diferentes entre eles, mas pro seu caso, todos servem.





[HROGDev]

7 minutos atrás, Renato.88 disse:

Um SCR bem comum é o TIC106, outro mais moderno é o BT151-600.

Provavelmente vai encontrar outros códigos como TIC116, 126, com letra no final tipo TIC106D ou também o BT151-800.

Obrigado @Renato.88! Comprei o .

4 dias uteis, espero que o tempo passe para eu poder entender como esse componente funciona.
