Tutorial: Construindo um filtro de linha... Atualizado.

[Jonatascm]

É pessoal pra quem não acredita nas profecias do faller ai está novamente o que se procedeu aqui em frente, novamente às 00:00hs. Começou um vento e

e a fiação elétrica do poste caiu uma sobre a outra.

Só no vizinho queimou 3 Tv's e o fusível de 8A do microondas ficou tipo uma ponte erguida. Quero ver agora o tempo que vai levar pra conseguirem ressarcimento desses equipamentos queimados. Aqui só ocorreu nada talvez por dois motivos,

Não ocorreu curto na fase que entra aqui em casa ou por causa do filtro de linha.

Algumas fotos junto do filtro que uso aqui no PC.

http://img6.imageshack.us/img6/492/51981591.jpg

http://img717.imageshack.us/img717/7766/33919758.jpg

http://img546.imageshack.us/img546/8057/18134777.jpg

http://img826.imageshack.us/img826/7127/90224680.jpg

http://img840.imageshack.us/img840/8734/64617627.jpg

http://img819.imageshack.us/img819/6290/78369066.jpg

http://img833.imageshack.us/img833/9758/30200911.jpg

http://img339.imageshack.us/img339/4729/13914549.jpg

http://img163.imageshack.us/img163/1256/35250102.jpg

http://img253.imageshack.us/img253/187/39232487.jpg

http://img96.imageshack.us/img96/2684/16166922.jpg

http://img152.imageshack.us/img152/6449/42044349.jpg

É bom se proteger, não precisa de chuva pra perder tudo!

as imagens foram removidas do site

[faller]

as imagens foram removidas do site

Quem sabe você passa essa informação, via MP, ao colega M@NFIO..

O único que pode fazer algo em prol do retorno das fotos...

[Neto_Z80]

Ola prezados colegas,

Gostaria de que se possível me dessem uma dica sobre o que fazer com alguns toroides e trafinhos de ferrite retirados de FONTES PC, de placas de MONITOR CRT e outros equipamentos elétricos. Eu to perguntando isso porque tenho alguns aqui de vários tamanhos e da dó e joga-los fora. Ou seja a minha pergunta e: o que posso fazer com eles, como reaproveita-los em outras aplicações?

Desde já grato pela atenção.

Fiquem com Deus.

Att,

Souza

[Jonatascm]

olá pessoal, não entendo quase nada de eletronica, mas alguem poderia me explicar melhor sobre esse indutor???

tem alguns tipos à venda no buscape, se digitar lá "indutor" aparece varias peças azuis com varios valores, qual seria o valor pra um indutor de um filtro de linha???

[faller]

olá pessoal, não entendo quase nada de eletronica, mas alguem poderia me explicar melhor sobre esse indutor???

tem alguns tipos à venda no buscape, se digitar lá "indutor" aparece varias peças azuis com varios valores, qual seria o valor pra um indutor de um filtro de linha???

Nenhum daqueles. Todos eles são microchoques, são feitos com fios muito finos, não aguentariama a corrente necessária para alimentar seu PC e perféricos. Seus valores estão na faixa de microHenryes quando para filtros de linha os valores se situam na faixa de miliHenryes..

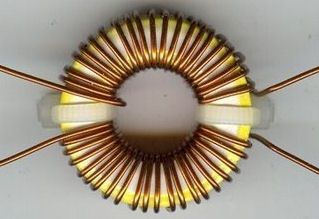

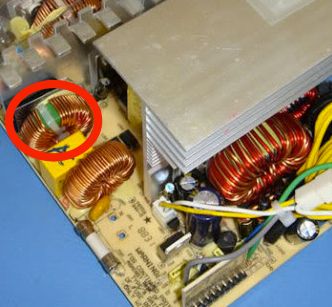

Fontes de alimentação, quer de PC, quer de televisores, todas elas tem ou deveriam ter esses indutores, facilmente reconhecíveis, pois tem dois enrolamentos bem separados.

Esses dai:

[RedLinkBR]

Olá pessoal,

Sou novo aqui no Fórum e fiquei muito curioso e interessado em montar meu filtro de linha,pois sou muito preocupado com meu cubo-sim,infelizmente é um meteoro nitrous drive de 15W que dá chiarada boa aqui vez ou outra-tinha visto este tópico,foi por causa dele que entrei e averiguando meu filtro de linha que tinha adquirido-um ATK2001 da Margirius-percebi que só tinha um varistor e o fusível...

Então peço,humildemente,que alguém poste novamente os esquemáticos dos filtro de 127V principalmente.

Desde já agradeço

RedLinkBR

[RedLinkBR]

Alguém teria ela em algum canto?

Me dá uma força ae Almeida e Faller...

Desde já agradeço

[faller]

Alguém teria ela em algum canto?

Me dá uma força ae Almeida e Faller...

Desde já agradeço

Especificamente desse do Ameida não tenho mas tenho dos que montei para mim..

Veja ai:

Como tornei útil um estabilizador!

Proteção e filtro de linha V2011 - By Faller - Montado num gabinete de estabilizador

[Andolini]

Caro Almeida Filho,

não estou conseguindo abrir os links do esquema.

Eles estão funcionando?

Obrigado

[RedLinkBR]

Andolini também não estou conseguindo abrir...

O jeito é fazer os que o Faller passou...

Vou ver se fotografo pra galera,mas vai demorar um pouco,pois semestre tá duro pra mim...

Grande abraço

Faller,onde você obteve o voltimetro digital?Fez mesmo??

Ou é um kit?Se for manda o link...

[faller]

Andolini também não estou conseguindo abrir...

O jeito é fazer os que o Faller passou...

Vou ver se fotografo pra galera,mas vai demorar um pouco,pois semestre tá duro pra mim...

Grande abraço

Faller,onde você obteve o voltimetro digital?Fez mesmo??

Ou é um kit?Se for manda o link...

Comprei no e-bay..

É só entrar lá e procurar..

[Andolini]

Caro Red,

quando você falou "fotografo para galera", quis dizer fotografar o dispositivo ou o esquema eletrônico?

você tem o esquema do Almeida Filho impresso?

[faller]

Veja se isso dai te ajuda. Isso é um trabalho de compilação retirando o texto do extinto site do FÓRUM PC'S e colocando-o em PDF. Esse trabalho foi feito por Roberto Bairros dos Santos e o estou disponibilizando a partior de meu Dropbox..

https://www.dropbox.com/s/qhojgy3skdwwyzk/Construindo%20um%20Filtro%20de%20Linha%20Simples.pdf

[Andolini]

Caro FAller,

obrigado pela disposição em ajudar.E pelo artigo em PDF também.

Só uma última dúvida: este é o "artigo perdido" do Almeida Filho sobre o filtro de linha?

[faller]

...Só uma última dúvida: este é o "artigo perdido" do Almeida Filho sobre o filtro de linha?

Exatamente...

[msa]

Excelente PDF já salvei aqui pra mim.....apenas como sugestão, e foi o que me ajudou muito a melhorar a minha régua fraca e tb certamente ajudou muitos outros, acho q poderia ter em PDF tb aquelas dicas lá do antigo fórum que foi retirado do ar "como melhorar a régua" pois lá tinham todos os materiais certinho pra dar um up numa régua simples. Isso ajuda àqueles que possuem aquele filtrinho sem graça lá atirado num canto ou até que está em uso mas tem baixo nível de proteção. Sem contar que certamente tem gente que nunca construiu uma placa de circuito impresso(eu) e já pouparia um gasto de ter q correr atrás de uma caixa para abrigar o circuito. Outra coisa, seria possível construir o filtro do PDF com as placas universais tb. Não sei se seriam adequadas para o tipo de circuito mas eu costumo usar as universais aqui para projetos de fontes e pedais de guitarra, e ficam com um look estilo antigo que gosto muito.

Ficaria o manuseio do ferro de solda como o fator trabalhoso para quem vai lidar com isso do 0.

Abraço!!!

[marcioar2]

Excelente tópico, ja baixei o pdf e em breve estarei construindo o meu na base de um estabilizador que iria para o lixo.

faller na sua opninião, qual tem a melhor proteção, esse filtro do tópico ou um clamper?

Aproveitando a oportunidade quem tiver conhecimento e puder ajudar em um outro tópico, eu agradeço.

http://forum.clubedohardware.com.br/upgrades-r-500/996634/190

[faller]

...faller na sua opninião, qual tem a melhor proteção, esse filtro do tópico ou um clamper?

Nem um nem outro, na minha opinião, levada a prática, uma melhor topologia , uma melhor montagem seria uma dessas que fiz ai, numa primeira versão e depois numa segunda, melhor ainda:

Como tornei útil um estabilizador!

Proteção e filtro de linha V2011 - By Faller - Montado num gabinete de estabilizador

Esse último dai, de longe melhor que qualquer um da Clamper, em topologia, na filtragem na proteção, nos componentes usados, na capacidade de absorção, no modo de operação...

Basta olhares os varistores usados. Não conheço um sequer filtro de linha que use os varistores de 40 mm que ai uso, nem nos importados.. Esse grande dai... Nem sequer centelhadores na rede AC, como ai eu uso, além dos fusíveis térmicos etc.. Veja ai:

[lxdterra]

qual a diferença de usar dois indutores com 1 único núcleo toroidal ao invés de 2 indutores cada qual com seu núcleo.

quero fazer meu filtro, mas tenho 2 indutores "cilindricos" cada um com seu núcleo ferrite, gostaria de saber como posso usá-los.

[faller]

qual a diferença de usar dois indutores com 1 único núcleo toroidal ao invés de 2 indutores cada qual com seu núcleo.

quero fazer meu filtro, mas tenho 2 indutores "cilindricos" cada um com seu núcleo ferrite, gostaria de saber como posso usá-los.

Dois indutores em cima de um mesmo núcleo toroidal aumenta a rejeição de modo comum do todo.. Mas pode sim usar de dois núcleos cilíndricos independentes para fazer os dois indutores..

[lxdterra]

alguém já mediu ou sabe a indutância das bobinas usadas nesses filtros?

outra dúvida, eu posso usar esse filtro em corrente contínua? Tenho uma fonte de computador sobrando aqui em casa e gostaria de usá-la como fonte de uso geral, mas como se trata de uma fonte chaveada normalmente quando essa fonte não tem um projeto bem feito costuma ter ruído.

[faller]

alguém já mediu ou sabe a indutância das bobinas usadas nesses filtros?

outra dúvida, eu posso usar esse filtro em corrente contínua? Tenho uma fonte de computador sobrando aqui em casa e gostaria de usá-la como fonte de uso geral, mas como se trata de uma fonte chaveada normalmente quando essa fonte não tem um projeto bem feito costuma ter ruído.

As bobinas tem, de 100 micro Henries a 10 mili Henries, dependendo do número de espiras e da permeabilidade do ferrite usado..

Não é a ação mais adequada do mundo usar esses filtros para a etapa DC de uma fonte, geralmente se usa nessa opção capacitores de filtro com valores em micro Farads e nesses dai em nano Farads..

[Deusivandias@hot]

Amigo Almeida filho, parabenizo pelo projeto do filtro de linha personalizado (em partes), gostaria de saber se você tem um projeto novo ou novas modificações deste tutorial de suma importância, que por sinal a comunidade não está mais interessada, parece-me que os tópicos já estão antigos, onde o mesmo deveria ser tópico primordial na pagina principal do fórum. Portanto estou na pesquisa para construção de um filtro personalizado, o amigo Faller já esta me auxiliando, mas se possível mais ajuda será bem vinda. Apesar de algumas dúvidas sanadas, geram outras dúvidas que fazem parte do segmento. Estou precisando de filtros para PC's e para eletrodomésticos;ou o mesmo servirá para ambas.

[biosuit]

Tenho aqui alguns "teroidais" de fontes reais de aproximadamente 8,45 mH.

Entendi o funcionamento de cada um e a ordem das ligações (modo comum e diferencial).

Essa imagem por exemplo, mostra dois tipos de teroidal.

Gostaria de saber se o toroidal com enrolamento único pode ser utilizado?

Se possível devo usa-lo para o modo comum ou diferencial?

Eu tenho um e-clamper cabo aqui que uso na linha da NET Combo.

Sei que essa proteção pode me proteger de descargas vindas pelo cabo da NET e dos picos da rede elétrica, pois a tomada está aterrada pelo sistema TN-S.

Meu questionamento é:

A falta de um indutor/capacitor x e y nessa proteção poderia danificar a fonte cheavada ou travar o modem? Pergunto isso, pois os ruídos não podem ser atenuados por esse E-clamper cabo, já que ele possui apenas os varistores e o centelhador.

Além do possível erro de leitura, travamentos, que tipo de problemas a falta desses indutores/capacitores podem causar para a fonte chaveada e para o modem?

[Deusivandias@hot]

Olá, caros amigo do clube!

alguém poderia me ajudar na construção do filtro.. chegaram os componentes, mas sempre surge várias duvidas no andar da carruagem. Bom solicitei varistores de 20D431k (275V), porém uma das dúvidas é o seguinte, se a tensão alterar só entre 221 a 250V, este varistor vai ter alguma utilidade? ou vai atuar só acima de 276V. Agora pergunto, se ela alterar somente de 221 a 250V, os equipamentos não serão prejudicado?, tendo em vista que o varistor só vai proteger após os 275Volts. Contudo qual o melhor varistor para 220V, e quanto ao capacitor cerâmico 103 - 2kva, achei muito pequeno, será que resolve?) e o fusível térmico de 85 graus é o indicado? . Podes me auxiliar na construção e nas duvidas que virão a surgir.
