Dúvidas no carregador de baterias automotivas

[BCP]

O BRX49 é um SCR, o BT136 é o Triac, o BT136 deve estar custando uns 2 reais e o BRX49 1 real (mais ou menos)...

[jeremiasks]

O BRX49 é um SCR, o BT136 é o Triac, o BT136 deve estar custando uns 2 reais e o BRX49 1 real (mais ou menos)...

:confused::confused:

Nem conhecia a existência desse bixo. Pelo que entendi pelo google é um diodo retificador com terminal de disparo. Um tiristor assim como o triac mas seus funcionamentos são distintos. o scr precisa de somente um pulso para conduzir indefinidamente corrente enquanto o triac necessita de corrente constante É isso? Ou entendi mal?!

Valeu pela ajuda. Vai facilita a minha vida. Novos componentes, novas idéias....

[BCP]

Seria mais ou menos isso mesmo, a diferença básica é que um conduz em um único sentido e o outro conduz nos dois sentidos...

[jeremiasks]

Seria mais ou menos isso mesmo, a diferença básica é que um conduz em um único sentido e o outro conduz nos dois sentidos...

Agora sim (estalo que faltava). Tudo faz mais sentido.

VWL

[velardopaolo]

Boa noite, sou um burro iniciante no proteus. Já fiz algumas coisinhas bem simples no proteus. Mas agora estou querendo simular um inversor 127V/220V para 12V, conforme o esquema acima. Entendi o que vocês escreveram, mas deparei com alguns problemas. 1. Não tenho o Triac Bt136, o scr brx49 e o tic106s. Não gostaria de montar o circuito sem antes de fazer uma simulação. Sei que vocês podem indicar aonde posso encontrar esses modelos de componenets para o proteus. Obrigado!.

Velardo.

[oceano]

em Library -- Pick Devices -- Keywords

escreva TRIAC , vão aparecer todos os possiveis

faça o mesmo mas escreva SCR vão aparecer os tiristores

estão na libraria Switching Devices

[velardopaolo]

em Library -- Pick Devices -- Keywords

escreva TRIAC , vão aparecer todos os possiveis

faça o mesmo mas escreva SCR vão aparecer os tiristores

estão na libraria Switching Devices

valeu Oceano, fiz isso e mas não encontro estes componentes. Eu uso o proteus 7.7 sp2 e não consta estes componentes.

Velardo

[oceano]

para simular esse circuito pode usar outros tipos

o unico componente que deve ter mais atençao e o triac bastando usar um tipo que tenha corrente definida para o valor que pretende usar

[jeremiasks]

:DAwe povo finalmente vou montar (em protoboard, ou matriz de contatos) o cricuito. queria saber, qual o tamanho dos dicipadores para Q1 BT136 e

Q2 TIC106. Vou deixar a saída flutuante para não tostar minha proto.

OBS: Os componetes estão a uma semana na gaveta e ainda não montei. Que vergonha:wow:

[BCP]

O Triac, você pode monta-lo em um dissipador de fonte de PC mesmo..., o SCR não precisa de dissipador.

[chacalgbi]

Li todo o post e aprendi muita coisa. Minha ultima dúvida sobre o carregador antes de montar é: posso usar esses componentes para substituir o BT136 TRIAC e o BRX49 SCR?

T136 TRIAC substituir por: BT137 600E ou o BT134 600E

BRX49 SCR substituir por: MCR100-6 ou qual outro SCR posso usar aqui tb?

[BCP]

chacalgbi, Pode usar estes que você indicou sim...

[chacalgbi]

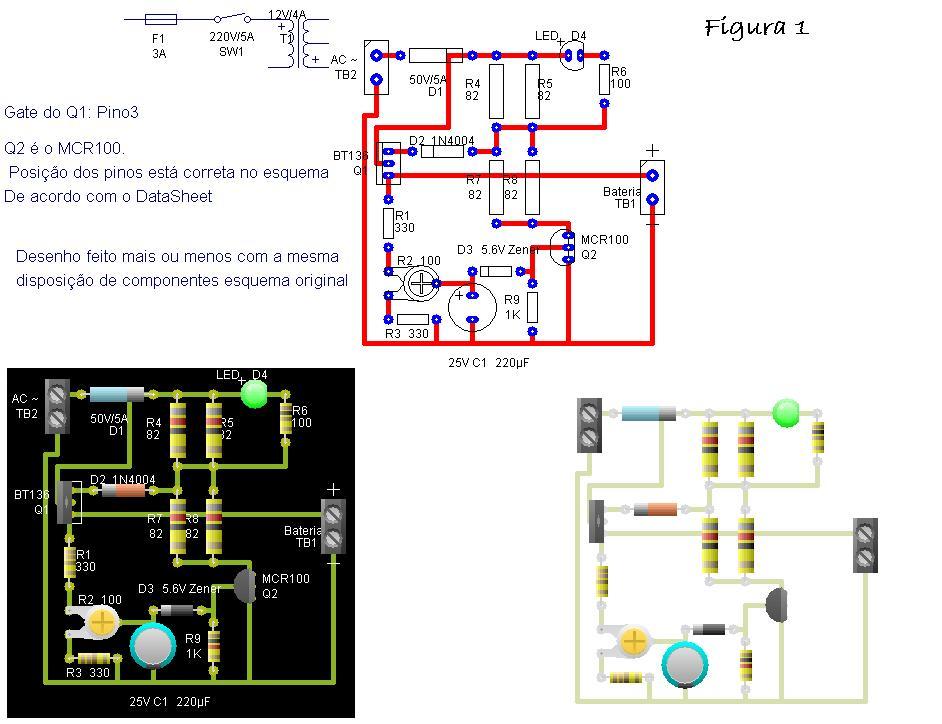

Olá pessoal, segue abaixo o esquema para montar esse carregador, montei de maneira que pareça ao máximo o esquema original para ficar fácil verificar os componentes e eventuais erros.

A figura1 já é bem intuitiva, o trafo, o fusível e a chave de ligar ficam fora desta placa, mas dá pra fazer adaptações.

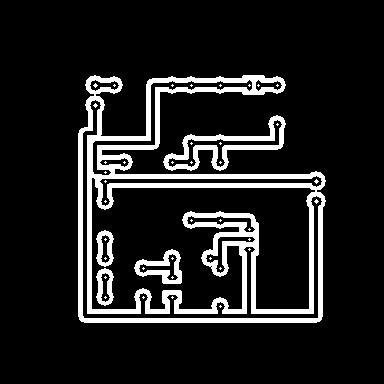

A figura2 é a placa já pronta para passar para o cobre, dimensões 10X10 Cm, verão que sobrou bastante espaço, mesmo eu fazendo com uma distancia razoável entre os componentes. E não se esqueçam de espelhar a imagem!!!!

[jeremiasks]

Nem vi que postaram o esquema pronto. E eu aqui me quebrando no "tio eagle":confused::confused:

Deêm uma olhada plz, vê se cometi um erro fatal ou algo do tipo;

[chacalgbi]

Nem vi que postaram o esquema pronto. E eu aqui me quebrando no "tio eagle":confused::confused:

Deêm uma olhada plz, vê se cometi um erro fatal ou algo do tipo;

Pega essa placa que eu postei, tá certinha, é só fazer o processo de silkscreen agora, cuidado com as polaridades do triac e do SCR na hora de montar..

[oceano]

chacalgbi

pois mas esqueceu que com as correntes que vai ter o pcb nao vai durar muito

use pistas mais largas na parte do corcuito desdea entrada , triac, bateria

e claro tambem para o gnd tambem

[chacalgbi]

chacalgbi

pois mas esqueceu que com as correntes que vai ter o pcb nao vai durar muito

use pistas mais largas naparte do corcuito desdea entrada , triac, bateria

Oceano, eu alarguei um pouco, o normal das trilhas do programa que eu uso é de 10mm, eu coloquei 15mm em todo o circuito, por isso não existe diferença entre nenhuma. Mas a dica está dada, quem quiser alargar um pouco as trilhas do conjunto (Trafo/Triac/Bateria) Use uma caneta própria de placas de cobre e cubra as trilhas...

Valeu pela dica

[jeremiasks]

coloquei a 10mm no meu circuito pois minha caneta é de 10mm (sim, vou fazer á mão). Depois otimizo puxando as linhas de maior corrente.

Colega chacalgbi sei que pode paracer tosquice, mas já que fiz a placa e para não ferir o meu orgulho vou tentar com a minha primeiro. Se não funcionar vou de "made in chacalgbi", OK?

[oceano]

notem que se o circuito fornecer uma componente continua de carga 4 ou 5A

mas isso implica que os valores da corrente de pico sao muito mais elevados ( 15 ou mais A dependendo do transformador) e as pistas dos vossos circuitos vão fundir

"editei" ( desculpem a qualidade mas serve apenas de exemplo) a imagem e notem que a simples troca de posiçao do triac e da saida simplificam o desenho e permite facilmente alargar e encurtar as pistas onde a corrente e elevada, o que e necesario para o circuito funcionar bem

outras pequemas alteraçoes ainda melhorariam o circuito impresso

[jeremiasks]

Seguinte;

Olhando o meu esquema pecebi um erro do eagle (ou meu). O gate está ligado com o d1 e não com o d2. Mas segundo o data do BT136 600E (exatamente o meu componente com exceção de ser nxp e o data philips) consta;

1 main terminal 1

2 main terminal 2

3 gate

tab main terminal 2

Sendo assim ao soldar os terminais (espelhamento) vou estar ligando o gate em d1????????

Vi isso nos circuitos dos amigos acima também? Tá certo isso????

segue o link do bixo;

http://www.datasheetcatalog.com/datasheets_pdf/B/T/1/3/BT136-600E.shtml

:confused::confused::confused:

[BCP]

No desenho não dá para identificar qual é o lado da frente do triac, mas é só observar na hora de soldar ele, o T2 será sempre o do meio...

[jeremiasks]

Vou inverter ele no eagle e colocar o dissipador para dentro do circuito.

"...e lá vamos nós!!!!!!"

[chacalgbi]

Sendo assim ao soldar os terminais (espelhamento) vou estar ligando o gate em d1????????

Vi isso nos circuitos dos amigos acima também? Tá certo isso????

O espelhamento é só em questões de passar a arte feita na tela para a placa de cobre, aqui onde eu moro é mais fácil assim, depois que você corroer a placa e virar a parte onde será montada os componentes para cima, ficará exatamente como está no esquema que eu postei.

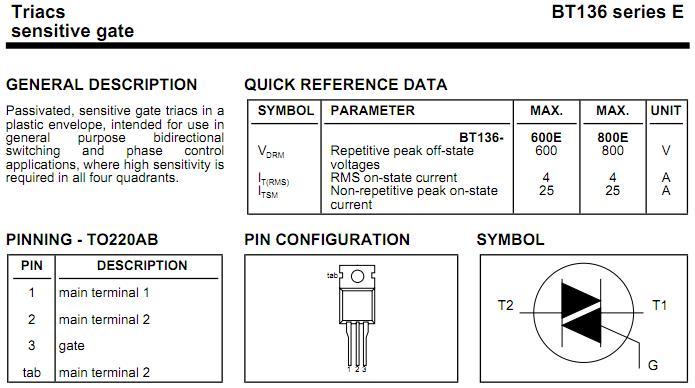

Olha ai a pinagem, não tem erro

[chacalgbi]

Pessoal, montei meu carregador, funciona. Só que o meu tá carregando "bem de leve" não passa de 400mA a corrente, e olha que a bateria tava bem baixa! Ai demora demais! Até ai tudo bem, é só ter paciência e deixar a carga lenta fazer seu trabalho. Só que tô montando esse carregador pra ligar em baterias que vão está ligadas em MicroTiks, eles funcionam de 10 a 24V. Cada um em tráfego consome 600mA. Eu iria ligar 2 ou 3. Como o trafo é de 4A, teria que dar essa carga né? Ou não? Como eu faço pra ele dar mais corrente?

estou usando o Triac BT137-600E o SCR é o MCR100-6 o capacitor é de 220uF/16V. O esquema original é 220uF/25V. As resistências são de 82ohms mesmo, porém são de 5W (não achei de 1w).

Quando eu ligo uma carga na bateria com o carregador ligado nela, uma carga de 800mA, a bateria vai caindo a tensão bem lentamente. O Carregador não teria que suprir isso?

O dissipador do triac só fica morno, e mesmo com o potenciômetro todo para o lado de R3, só dá 12,46V

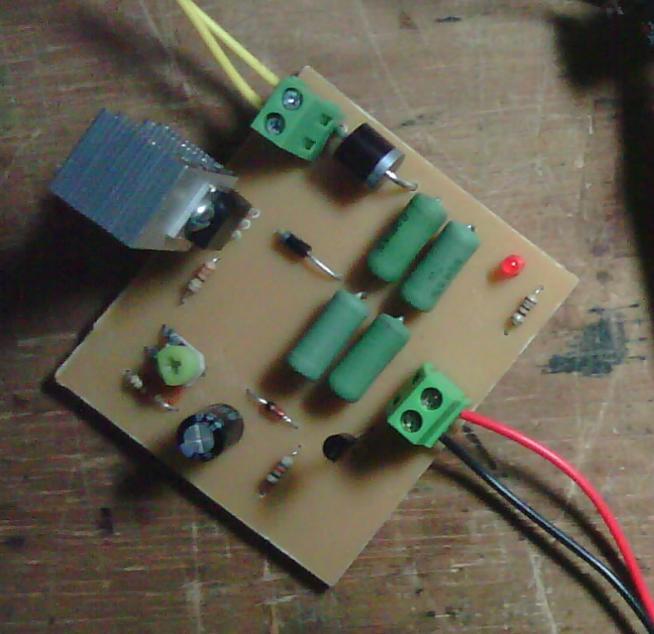

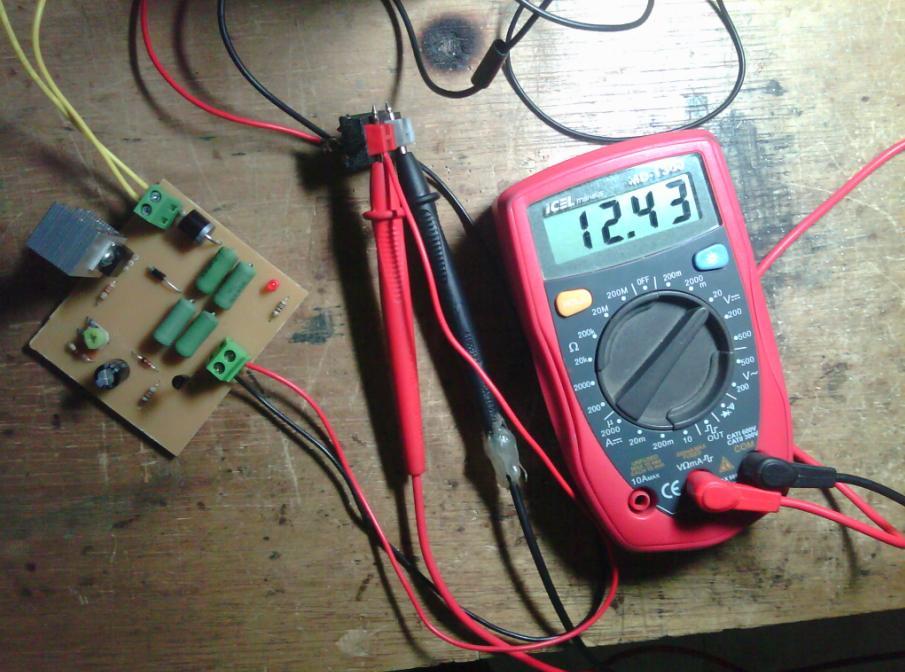

Olha as fotos em minha bancada:

[oceano]

para que tenha a corrente que deseja o transformador para alem de ter uma capacidade de corrente para o valor que deseja usar tambem tem de ter uma tensão minima

no seu caso o transformafor nao tem a tensão, em carga, com o valor correcto

tera que usar um transformador com tensão do secundario mais elevada
