Introdução
A fonte da Leadership que estamos testando hoje é o modelo “Gamer 2.0 560 W”, que leva o código de produto 6708 e que no site da Leadership é simplesmente chamada “560 W – Ventilador 80 mm”. Tome cuidado para não confundi-la com o modelo “Wireless Gamer 2.0 560 W”, que já testamos e que agora é chamado “Gamer Modular 560 W” e que leva o código de produto “6717”. Por fim, nós já testamos também um modelo chamado “Gamer 2.0 500 W”, código de produto “6707” e que no site da Leadership é listado como “500 W – 1 ventilador 120 mm”.
O que descobrimos ao abrir esta fonte de alimentação foi para lá de curioso. Esta fonte é internamente idêntica (mesmo projeto e mesmos componentes) à fonte Gamer Modular 720 W (código de produto “6719”). Alguém pode nos explicar como uma mesma fonte pode ser rotulada como sendo de 560 W em uma série e de 720 W em outra série?
Recentemente nós descobrimos que as fontes Gamer 2.0 500 W (“6707”) e Gamer Wireless 2.0 de 560 W (“6717”) são internamente idênticas.
Essas quatro fontes possuem exatamente o mesmo projeto, com todas elas usando exatamente o mesmo circuito no secundário. No primário, os componentes usados no primário dos modelos Gamer 2.0 560 W (“6708”) e Gamer Modular 720 W (“6719”) são um pouco mais potentes do que os componentes usados nos modelos Gamer 2.0 500 W (“6707”) e Gamer Wireless 2.0 de 560 W (“6717”). Que salada!
Mas vamos aos pormenores do modelo Gamer 2.0 560 W (“6708”).
Figura 1: Fonte de alimentação Leadership Gamer 2.0 560 W.
Figura 2: Fonte de alimentação Leadership Gamer 2.0 560 W.
A Leadership Gamer 2.0 560 W tem 14 cm de profundidade e usa duas ventoinhas de 80 mm, uma em sua parte traseira e uma em sua parte inferior. Tal como outras fontes de baixo custo, ela é baseada na topologia meia-ponte, sem circuito PFC ativo.
O cabo principal da placa-mãe tem proteção de nylon, que parte de dentro da fonte. Felizmente todos os cabos usam fios 18 AWG, que é a bitola correta a ser usada. A fonte testada vem com os seguintes cabos e conectores:
- Cabo principal da placa-mãe com conector de 20/24 pinos (35 cm).
- Um cabo com um conector ATX12V (38 cm).
- Um cabo de alimentação SATA com um conector (38 cm).
- Um cabo com dois conectores de alimentação para periféricos (38 cm até o primeiro conector, 15 cm entre conectores).
- Um cabo com dois conectores de alimentação para periféricos e um conector de alimentação para unidades de disquete (38 cm até o primeiro conector, 15 cm entre conectores).
Obviamente o número de conectores existente é muito baixo mesmo para um produto simples. Há apenas um conector de alimentação SATA e não há conector de alimentação para placas de vídeo.
Observando atentamente o cabo de alimentação principal da placa-mãe, encontramos o fio de -5 V (fio branco), que foi abolido da especificação ATX em janeiro de 2002, portanto estamos falando de uma fonte projetada antes desta data.

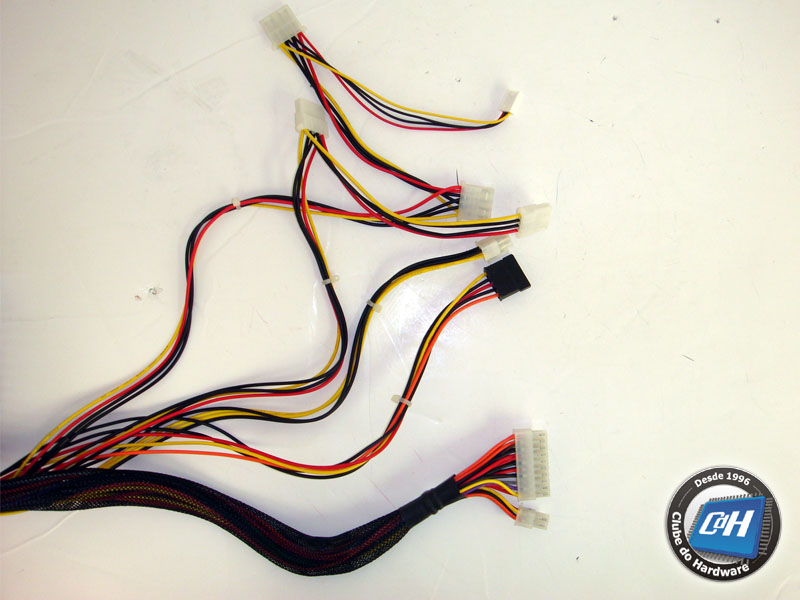

Figura 3: Cabos.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
