Usar transistor como chave liga e desliga

[lucas35]

Pessoal, montei um aparelho de som, poderém o amplificador fica o tempo todo ligado, então quero fazer um circuito que ligue e desligue o stadby com um botão usando apenas transistor (é o que tenho no momento) usar CI ta meio complicado no momento. Até montei esse circuito



Mas a saida só dá 1.8V eu preciso de no mínimo 4V para acionar o standy, alguém teria um esquema semelhante que forneça essa tensão ou uma forma de alterar esta do vídeo para 5V?

[Renato.88]

Tenta fazer desse jeito:

Se não quiser o led, o R2 pode ser ligado direto igual o R1.



Pra conseguir os 4V ou mais um terceiro transistor deve ser usado.

Use um transistor pnp em emissor comum.

[lucas35]

@Renato.88  pensei em usar 12V é assim acionar um relé para ligar o stadby



adicionado 0 minutos depois

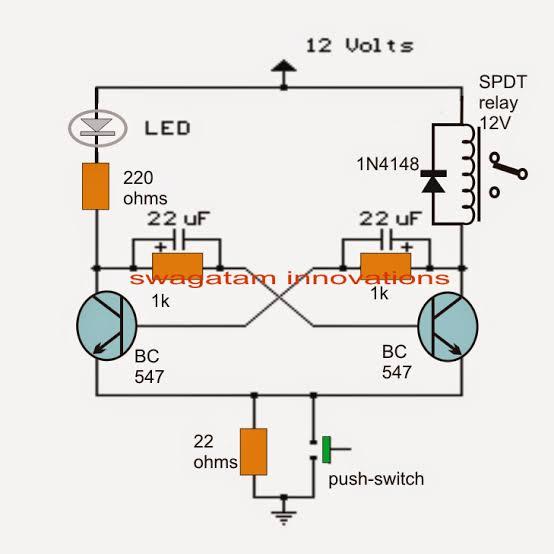

Achei esse projeto será que funciona? Ou da para modificar a outra para isso?

[rmlazzari58]

Me lembrei desse tópico aqui. Não é apenas um transistor, usa um mosfet também, mas...

Usei esse esquema com o mosfet IRFZ44 e um BC558.





A carga - a bobina de um relé, no caso - vai no lugar em que está escrito "Zatez" (ou algo parecido). O led que indica "desligado" vai no terminal "NF" do relé e a carga propriamente dita (um led indicando "ligado" e um amplificador) no terminal "NA".



Olha a demonstração aqui, vê se serve. Já montei dois desses - um usando 5v e outro, 12v - e estão funcionando bem.

[lucas35]

@rmlazzari58 vou fazer esse ai

adicionado 1 minuto depois

Em 09/05/2020 às 17:40, lucas35 disse:





adicionado 0 minutos depois





OBS: esse circuito acima não funciona.

[rmlazzari58]

1 hora atrás, lucas35 disse:

OBS: esse circuito acima não funciona.



Só para deixar documentado, eventual consulta ao fórum, @lucas35, funciona, sim. Já tem aquele vídeo, lá em cima, e assim que der gravo um outro, do que está em uso.



E sucesso no que você escolheu! :)

[lucas35]

@rmlazzari58  não não, tô me referindo ao circuito da imagem que eu tinha postado antes, fiz e ele não funcionou...

Esse do vídeo que você postou acabei de fazer e ta funcionando já vou instalar no aparelho, só tô tentando dar um jeito de colocar um led que fique aceso enquanto o circuito estiver off

[Blumer Celta]

12 horas atrás, rmlazzari58 disse:

A carga - a bobina de um relé, no caso - vai no lugar em que está escrito "Zatez" (ou algo parecido).

E acho que junto um diodinho pra bobina do relê. certo?

[Renato.88]

3 horas atrás, lucas35 disse:

OBS: esse circuito acima não funciona.

Pra ele funcionar tem que fazer da maneira que eu mostrei no link para o outro tópico.

[lucas35]

1 hora atrás, Blumer Celta disse:

E acho que junto um diodinho pra bobina do relê. certo?

Isso mesmo

[rmlazzari58]

3 horas atrás, Blumer Celta disse:

E acho que junto um diodinho pra bobina do relê. certo?



É um pouco off topic mas antes eu achava que esse diodo era firula, preciosismo acadêmico até que, uns das atrás, queimei um módulo de step-up injetando a... não sei o nome mas aquela corrente reversa que brota da bobina do relé depois que ele é desligado, mas injetei ela bem na saída desse módulo. Nunca mais vou esquecer: relé? Diodo nele!



(Podiam inventar um relé já com esse diodo, né? Como aquele diodo que tem entre o source e o dreno dos mosfets... Relé polarizado, ué, rs...)



4 horas atrás, lucas35 disse:

@rmlazzari58  não não, tô me referindo ao circuito da imagem que eu tinha postado antes, fiz e ele não funcionou...

Esse do vídeo que você postou acabei de fazer e ta funcionando já vou instalar no aparelho, só tô tentando dar um jeito de colocar um led que fique aceso enquanto o circuito estiver off



Como disse o mestre Renato, também funciona, @lucas35. Montei na protoboard, aqui...



Agora, para o led que fica aceso quando a bobina do relé está desenergizada, você pode usar o terminal "NF" do relé, que tal?

[Blumer Celta]

@rmlazzari58 Eu tenho uns relês em miniatura que são polarizados, uma vez até perguntei aqui no forum se deveria utilizar diodo com eles, mas n'ao encontrei o tópico agora.

[rmlazzari58]

Pôxa, @Blumer Celta, eu já tava reinventando a roda, rs..

adicionado 51 minutos depois

OFF TOPIC



Dando uma xeretada agora encontrei esse vídeo (em inglês mas dá para dar uma aproximada) em que o autor diz - e mostra no osciloscópio - que quando desenergizada uma bobina de relé para 5v gera cerca de 300v por cerca de 10ms! E esse outro demonstra na prática.





[Renato.88]

2 horas atrás, rmlazzari58 disse:

Podiam inventar um relé já com esse diodo, né? Como aquele diodo que tem entre o source e o dreno dos mosfets... Relé polarizado, ué, rs...)

Relés industriais tem sim o tal diodo já embutido.

Nesses outros relés não colocam porque nem sempre o tal diodo é necessário, e ainda se tiver diodo as vezes pode complicar o desenho dos circuitos impressos.

[lucas35]

A chave liga e desliga já esta pronta

Agora vou tentar fazer um sistema para acionar um cooler quando a temperatura do dissipador aumentar kkkk



Porém vou ter que construir outro amplificador sem querer juntei uma solda e ja era kkkk vocês têm ideia de algum estéreo? Tenho um trato de 21-0-21V

[Renato.88]

1 hora atrás, lucas35 disse:

Porém vou ter que construir outro amplificador sem querer juntei uma solda e ja era kkkk vocês têm ideia de algum estéreo? Tenho um trato de 21-0-21V

Que tipo de amplificador procura?

E de que tipo era esse que queimou?

1 hora atrás, lucas35 disse:

Agora vou tentar fazer um sistema para acionar um cooler quando a temperatura do dissipador aumentar kkkk

Em algum lugar aqui do fórum eu postei um circuito simples com amplificador operacional e o sensor de temperatura LM35.

Se não encontrar o LM35 pra comprar também da pra usar diodos ou transistores como sensor, além claro dos tradicionais sensores NTC.

[lucas35]

2 minutos atrás, Renato.88 disse:

Que tipo de amplificador procura?

E de que tipo era esse que queimou?



Esse trafo que mencionei é do amplificador que estava usando 2 TDA7296

adicionado 3 minutos depois

Estou pensando em usar um circuito com NTC e transistores , CIs vai complicar porque as lojas estão fechadas e esses outros componentes eu tenho muita sucata preciso dar um destino a eles kkk

[Renato.88]

Então é só comprar outro ci e colocar lá. Melhor que montar outro amplificador do zero.

[lucas35]

O problema é que não sei se os demais componentes também estão bons, reaproveitei o amplificador de um gradiente Energy 1200, com os alto-falantes só ficam roncando , mexer nessa placa vai dar dor de cabeça

[Renato.88]

58 minutos atrás, lucas35 disse:

O problema é que não sei se os demais componentes também estão bons, reaproveitei o amplificador de um gradiente Energy 1200, com os alto-falantes só ficam roncando , mexer nessa placa vai dar dor de cabeça

Em caso de curto só queimam os CIs mesmos.

Eu tenho um gradiente que usa um STK, queimou com um raio e o defeito era só no CI mesmo.



Se gosta de desafios, eu tenho uns amplificadores transistorizados que funcionam com essa tensão.

Com CI eu acho os STK bem mais simples para montagens caseiras, com essa tensão o ideal é o STK4132II, justamente o mesmo do aparelho que mencionei acima. O mesmo ci já tem os dois canais.

[lucas35]

Vou procurar esse stk.

8 horas atrás, Renato.88 disse:

, eu tenho uns amplificadores transistorizados



Eu sempre quis montar um amplificador com transistores

[aphawk]

15 horas atrás, rmlazzari58 disse:



(Podiam inventar um relé já com esse diodo, né? Como aquele diodo que tem entre o source e o dreno dos mosfets... Relé polarizado, ué, rs...)

Só um comentário :



Montei um controle PWM para um motor DC chaveando um Mosfet ao GND, e tava ficando doido para entender o porque o circuito tava desarmando a minha fonte de alimentação de 15A  se o meu circuito consome apenas 1,5 A no motor .



Depois de tentar um monte de coisa, resolvi colocar um diodo 1N4007 em paralelo com o Mosfet , igual fazemos com os relés , e advinha ... acabaram os problemas !



Nao confie nesse diodo interno entre dreno e source .... ele é uma proteção ao Mosfet, mas não faz o trabalho de um diodo externo.



Paulo

[lucas35]

3 horas atrás, aphawk disse:

Só um comentário :



Montei um controle PWM para um motor DC chaveando um Mosfet ao GND, e tava ficando doido para entender o porque o circuito tava desarmando a minha fonte de alimentação de 15A  se o meu circuito consome apenas 1,5 A no motor .



Depois de tentar um monte de coisa, resolvi colocar um diodo 1N4007 em paralelo com o Mosfet , igual fazemos com os relés , e advinha ... acabaram os problemas !



Nao confie nesse diodo interno entre dreno e source .... ele é uma proteção ao Mosfet, mas não faz o trabalho de um diodo externo.



Paulo



É cada coisa que acontece na eletronica né kkk

[Eder Neumann]

eu vi uma situação num painel de automação onde os diodos que vinham nas plaquinhas dos relés (vide imagem) causaram danos à saída de automação de um inversor de frequência por desconhecimento do montador do painel que ligou a bobina virada achando que era igual em corrente alternada.



imagem ilustrativa, não era este modelo!
