Como desenvolver um circuito com 3 sensores

[Renata De Pontes Crepaldi Briich]

A instalação de três sensores de presença juntamente com uma sirene que deverá ser acionada no caso de presença no ambiente. Assim, separaremos a implementação de sua atividade em duas etapas:

1ª parte: desenhando o circuito digital
1. Para que o sistema de alarmes esteja ativo, todos os sensores devem ter energia elétrica (Entrada A).
2. O sensor 1 é ativado quando é identificada a presença de algum elemento (0 inativo 1 ativo) (Entrada B).
3. O sensor 2 é ativado quando é identificado a presença de algum elemento (0 inativo 1 ativo) (Entrada C).
4. O sensor 3 é ativado quando é identificado a presença de algum elemento (0 inativo 1 ativo) (Entrada D).

Ponto de atenção: para que a sirene toque, apenas um sensor com energia deverá estar ativo. Caso tenham dois ou três ativos, ela não deverá soar.

Exemplos:
- Caso sensor 1 esteja ativo, sirene toca.
- Caso sensor 1 e sensor 2 estejam ativos, sirene não deverá tocar.
- Caso sensor 1, sensor 2 e sensor 3 estejam ativos, sirene não deverá tocar.

2ª parte: construção da tabela verdade
Com base no circuito desenhado por você, apresente a tabela verdade — em formato de linhas e colunas.

[Swalls]

@Renata De Pontes Crepaldi Briich isso é um trabalho escolar? documentação de um sistema de automação real? só uma tabela verdade? circuito digital usando portas lógicas?

[Jorge972]

@Renata De Pontes Crepaldi Briich conseguiu resolver



[rodrigo_barbosa110]

@Swalls

4 horas atrás, Swalls disse:

@Renata De Pontes Crepaldi Briich isso é um trabalho escolar? documentação de um sistema de automação real? só uma tabela verdade? circuito digital usando portas lógicas?

isso é trabalho escolar, precisamos usar as portas logicas para fazer uma sirene e todos os sensores devem estar na energia eletrica (A)

[Swalls]

@rodrigo_barbosa110 já que é escolar não posso responder tudo.
me diga até onde você fez e onde travou que a gente ajuda.

[Sérgio Lembo]

Ou um ou outro porém sempre com exclusividade. Acho que vi um gatinho!

[aphawk]

@Renata De Pontes Crepaldi Briich ,



Sugiro você começar pela tabela-verdade, são 4 entradas e uma saída só, vai ficar bem mais claro o circuitinho....



Paulo

[rodrigo_barbosa110]

@Swalls cara, pior que pra fazer o circuito do jeito que esta na questão que esta me complicando, fazendo o desenho do circuito do jeito que a questão pede, do resto eu ja consigo, consegue me ajudar nesse?

[aphawk]

@rodrigo_barbosa110 ,



Mostre o que você já fez, para que possamos te ajudar. Não podemos resolver tarefas de estudo ....



Paulo



[Elisson Hecavei]

tb estou com duvida para eu criar a tabela pois ali fala que tem 3 sensores e uma sirene e no problema aparece entrada A B C D

[rmlazzari58]

Lembrei daquele circuito de interruptores que acende em um, apaga no outro e vice-versa, só que com 3 vias (3 way)...

[aphawk]

@Elisson Hecavei ,



A energia elétrica vale como um sensor, tá no enunciado do problema, tem de ser com 4 entradas sim ....



Paulo

[rodrigo_barbosa110]

8 horas atrás, aphawk disse:

@rodrigo_barbosa110 ,



Mostre o que você já fez, para que possamos te ajudar. Não podemos resolver tarefas de estudo ....



Paulo



@aphawk não consegui começar, se pelo menos ajudasse a fazer o desenho do circuito do jeito q esta na atividade, de resto eu faria, não sei como devo fazer a Entrada A, se faço as entradas B C D saindo da A e indo para o S a Saida que seria a Sirene

[Sérgio Lembo]

Existem XOR de 3 e 4 entradas, idem para AND mas o falstad é limitado.



[rodrigo_barbosa110]

@Sérgio Lembo se esse desenho for realmente o que a questão Pede você me ajudou muito, agora posso começar minha atividade

[Sérgio Lembo]

@Renata De Pontes Crepaldi Briich

você até pode conseguir notas usando sites como este mas te dou um alerta: na minha vida como empregado nunca me pediram diploma. Em poucos minutos de entrevista eu era avaliado. Vai ficar estranho se, para responder uma pergunta, você pedir um tempo para consultar o Google ou qualquer outro site.

[aphawk]

@rodrigo_barbosa110 ,



Não é bem o que a questão pede, repare a entrada A e o enunciado ....



Paulo

[Sérgio Lembo]

2 minutos atrás, aphawk disse:

@rodrigo_barbosa110 ,



Não é bem o que a questão pede, repare a entrada A e o enunciado ....



Paulo

Depois de tudo feito é que notei que a função AND dos 3 sensores energizados já viria pronta. Para não perder o trabalho coloquei o A depois da função AND. Fica para a estudante qualquer correção.

[Elisson Hecavei]

Só ajudo a confundir mais a cabeça minha e da moça

[.if]

13 horas atrás, Sérgio Lembo disse:

Vai ficar estranho se, para responder uma pergunta, você pedir um tempo para consultar o Google ou qualquer outro site.

... a não ser que o cara esteja plugado analogamente àquele cara que ganhou um campeonato de xadrez onde ele recebia informações via código morse. .. obs: a divulgação foi em sites sérios.

10 horas atrás, Elisson Hecavei disse:

Só ajudo a confundir mais a cabeça minha e da moça

Sugiro ao amigo e sua equipe a pesquisar e estudar o funcionamento de portas lógicas e tentar usar a sua imaginação. No começo são teias de aranha. Com o tempo se tornam fios de arame... Com mais tempo ainda começam a aparecer de novo as teias de aranha...

[Daniel Zanati]

Estou preso nesse também e pelas explicações aí estou longe de solucionar o problema hahahaha faço entre um intervalo e outro das entregas meu curso. Mas vamo que vamo

[MOR_AL]

Nem tanto @Daniel Zanati

Pela foto, você já fez parte da tabela verdade com 4 entradas. Agora falta incluir a saída, que terá 16 valores.

Depois com um mapa de karnaugh (pesquise no Google), você chega ao circuito.

Em tempo. No seu caso, o mapa usa as 16 saídas para chegar a uma saída final.

Parece que o seu professor fez uma pegadinha com vocês.

Eu nunca vi fazer o circuito antes de fazer a tabela verdade. Só se o circuito for muito simples é que não precisa de tabela.

MOR_AL

[Daniel Zanati]

19 minutos atrás, MOR_AL disse:

Nem tanto @Daniel Zanati

Pela foto, você já fez parte da tabela verdade com 4 entradas. Agora falta incluir a saída, que terá 16 valores.

Depois com um mapa de karnaugh (pesquise no Google), você chega ao circuito.

Em tempo. No seu caso, o mapa usa as 16 saídas para chegar a uma saída final.

Parece que o seu professor fez uma pegadinha com vocês.

Eu nunca vi fazer o circuito antes de fazer a tabela verdade. Só se o circuito for muito simples é que não precisa de tabela.

MOR_AL

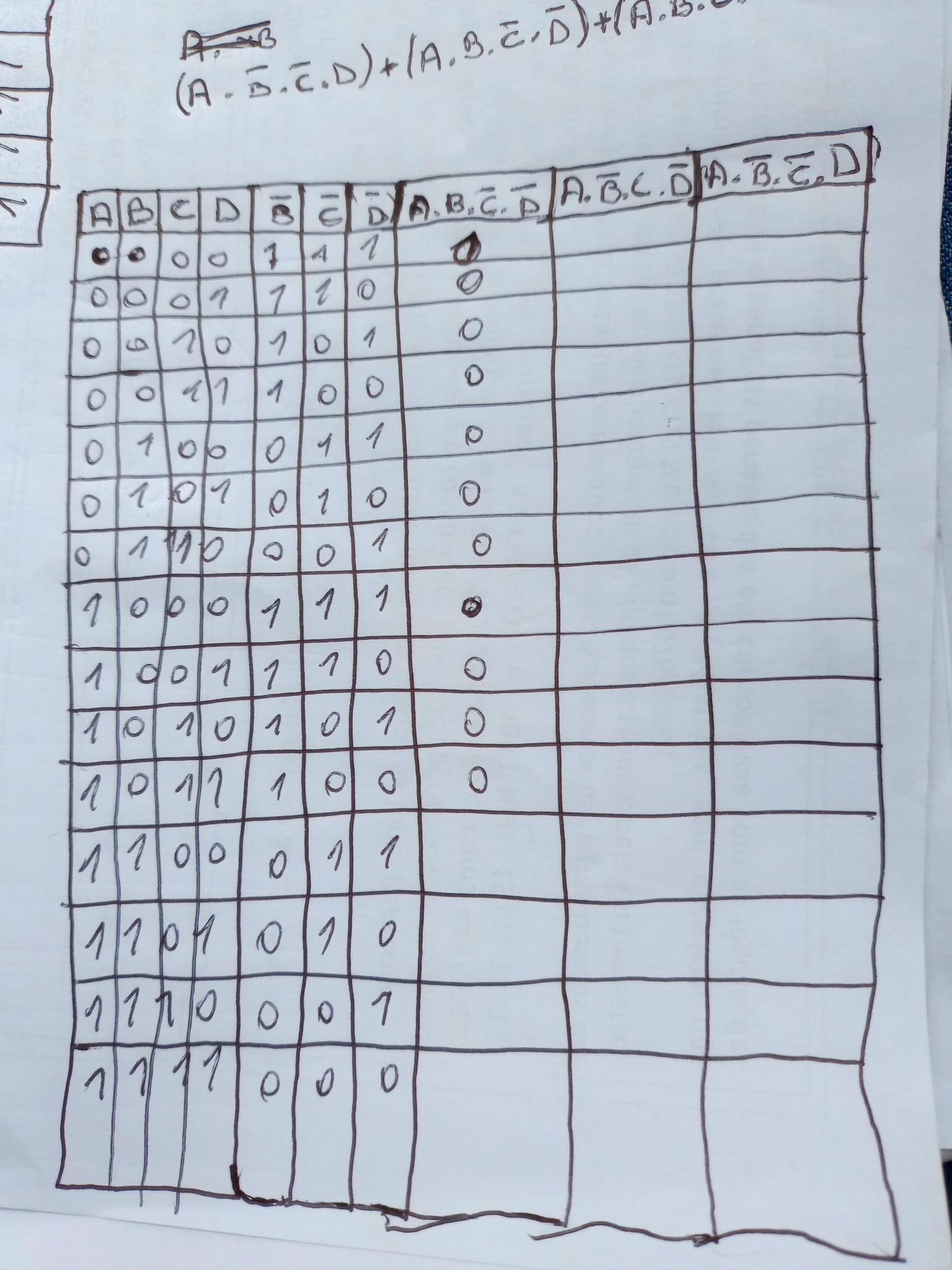

Creio que não seja esse o resultado da tabela verdade, a pegadinha deu certo pelo jeito pois tentei fazer o circuito antes e saiu essa tabela verdade. Vou tentar fazer a tabela antes então. Valeu pela dica.

[Elisson Hecavei]

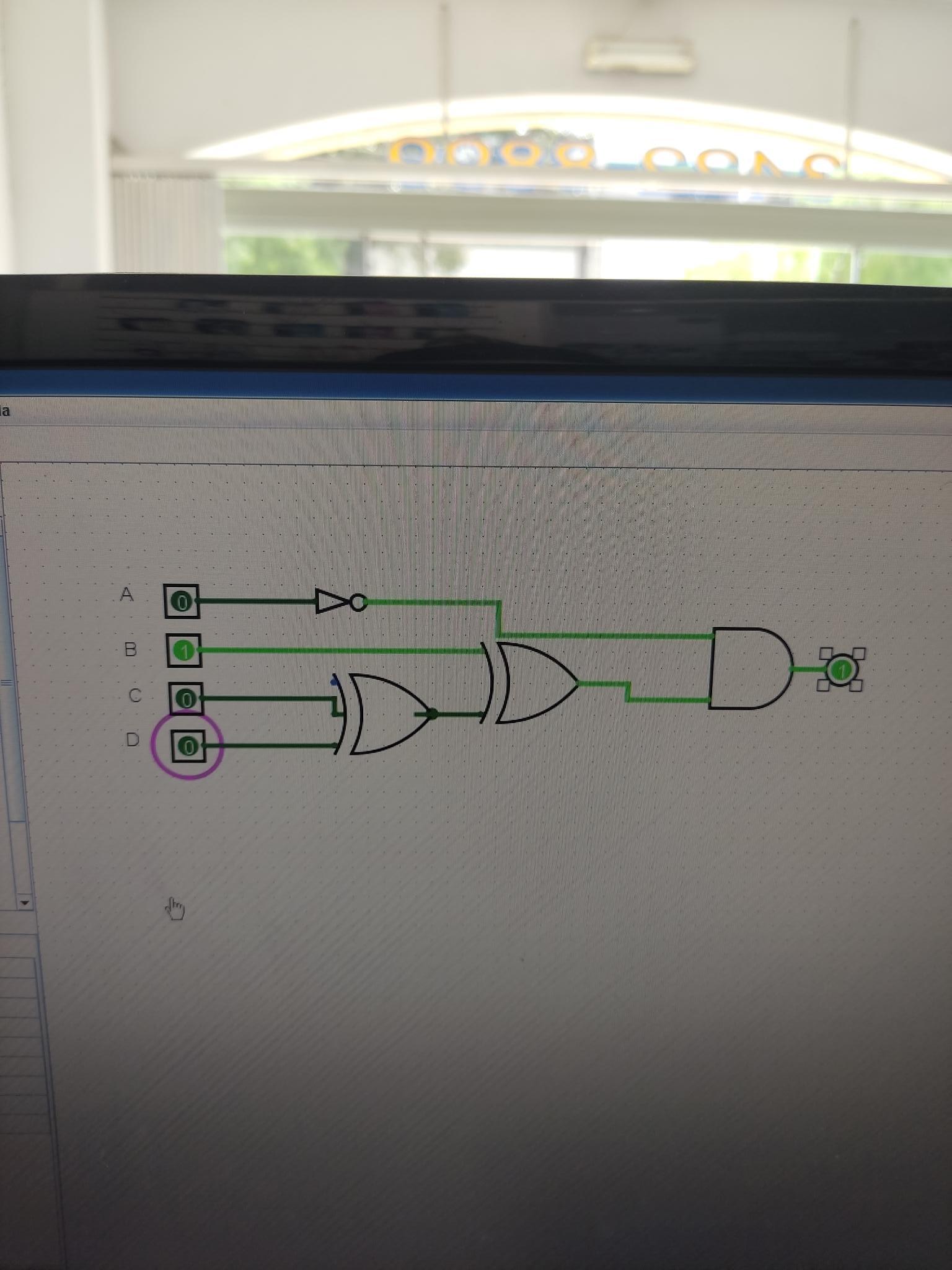

Cheguei aqui não sei se está correto mais não sei muito bem o que fazer com a entrada a que seria de energia socorro

Ou essa

[Sérgio Lembo]

@Elisson Hecavei O desenho 1 e 2 são a mesma coisa. Note que só chega nível1 na entrada da AND se apenas 1 e somente 1 das entradas estiver ativa. Sobre o tratamento dado à entrada de energia: o que faz aquele inversor entre a entrada A e a porta AND?

Voltando a falar de porta xor: No primeiro desenho foi usada uma porta xor de 3 entradas e no segundo 2 portas xor de 2 entradas em cascata. É a mesma coisa. Note que, fazendo cascata, conseguimos ampliar o número do portas do circuito de forma infinita, não ficamos presos as limitações de entradas existentes no circuito integrado. Vamos supor que necessite fazer uma função xor entre 6 entradas e que tenha disponível um integrado dual 4-input xor gate (tem vezes que aparece como dual 4-input or exclusive, é a mesma coisa). Usa-se as 4 entradas do primeiro 4-input xor para as 4 primeiras variáveis. a saída deste é ligada a uma das entradas do segundo 4-input xor, as 2 variáveis que sobraram são ligadas em 2 entradas do segundo xor e a entrada que irá sobrar deve ser ligada direto no zero.
