Recomendação de filtro de linha

Meiraneto

Por Meiraneto
em Fontes e energia

 Compartilhar

Posts recomendados

  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado
Entendi. Quer dizer, então, que a norma brasileira não usa o "triângulo" na mesma polaridade que a americana? Por que será?

A disposição dos pinos, a localização do fio fase, não chega a ser melhor ou pior se de um modo ou de outro.. É uma norma e como tal foi assim definida..

Isso é igual a discutir porque maçã se chama maçã, etc e tal...

É por que assim foi concebida e não tinha a menor necessidade de seguir a distribuição do padrão NEMA (padrão americano)..

  • Curtir 1
lb_felipe


lb_felipe

Postado
Postado

faller, agora me lembrei de que há mais um dispositivo a ser conectado à rede elétrica e ao cabo da NET. É o decodificador.

Portanto, acrescento-o àquela lista, que fica assim:

Decodificador, cable modem, roteador, AVR, TV de plasma de 55", console de videogame e tocador de BD.

Até aí, tudo bem, pois aquelas réguas da Clamper têm 8 tomadas cada, e o total de dispositivos a serem-lhes plugados são 7.

A questão fica por conta do cabo coaxial da NET. Vale a pena comprar uma régua que tenha quatro conectores de cabo coaxial (duas entradas e duas saídas), ou seja, um par para o decodificador e o outro para o cable modem, ou dá na mesma se eu ligar a régua antes do divisor/tap usando sua única entrada e saída para cabo coaxial?

Não sei se ficou claro o esquema. Se precisar, posso tentar desenhar as duas configurações para que a minha dúvida seja entendida.

Mais uma vez, obrigado pela ajuda.

  • Curtir 1
liliumCruentus


liliumCruentus

Postado
Postado

Venho acompanhando as discussões acerca das proteções do filtro de linha e surgiu-me uma dúvida: as proteções de filtros de linha que trabalham a 220volts suportam cargas de até 700volts, isto significa que o filtro somente cortará a transmissão de energia ao atingir este valor? Ou esta é a corrente máxima que o filtro aguenta sem queimar? Eu li que o bom de se trabalhar com 110volts é que por trabalhar com uma corrente baixa, o filtro cortará o pico de energia ao atingir 300(não sei se entendi esta parte muito bem). Dito isto, em que valor um filtro de 220v cortará o pico de energia?

Na região onde moro, a tensão é de 220v, e estou prestes a comprar um filtro de linha, seguindo as recomendações do fórum. Pelo que li em outros tópicos, destes que foram recomendados:

- Clamper Multi Proteção;

- Upsai FHT-1200.

- Clamper Multi Energia;

- SMS Clean Energy;

- Clone F8 Plus 01087.

O que tem melhor proteção para as tomadas somente, excluindos os encaixas de telefone e cabo, é o da Clone (para a minha surpresa). É isso mesmo? Em mais ou menos quantos volts ele corta a energia? E por fim, só para ter uma ideia, mais ou menos que tensão é fatal para os equipamentos em geral?

De já agredeço a atenção, e gostaria de parabenizar pelo trabalho dos membros deste fórum. Me deparei com a ideia de que o estabilizador era um vilão e não acreditei. Depois de ler bastante o fórum, pude perder o medo de ligar os equipamentos diretamente na tomada e inclusive já recomendei a amigos que façam o mesmo. Parabens e obrigado pela retirada do véu da ignorância.

  • Curtir 1
  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado
Venho acompanhando as discussões acerca das proteções do filtro de linha e surgiu-me uma dúvida: as proteções de filtros de linha que trabalham a 220volts suportam cargas de até 700volts, isto significa que o filtro somente cortará a transmissão de energia ao atingir este valor? Ou esta é a corrente máxima que o filtro aguenta sem queimar? Eu li que o bom de se trabalhar com 110volts é que por trabalhar com uma corrente baixa, o filtro cortará o pico de energia ao atingir 300(não sei se entendi esta parte muito bem). Dito isto, em que valor um filtro de 220v cortará o pico de energia?

Na região onde moro, a tensão é de 220v, e estou prestes a comprar um filtro de linha, seguindo as recomendações do fórum. Pelo que li em outros tópicos, destes que foram recomendados:

- Clamper Multi Proteção;

- Upsai FHT-1200.

- Clamper Multi Energia;

- SMS Clean Energy;

- Clone F8 Plus 01087.

O que tem melhor proteção para as tomadas somente, excluindos os encaixas de telefone e cabo, é o da Clone (para a minha surpresa). É isso mesmo? Em mais ou menos quantos volts ele corta a energia? E por fim, só para ter uma ideia, mais ou menos que tensão é fatal para os equipamentos em geral?

De já agredeço a atenção, e gostaria de parabenizar pelo trabalho dos membros deste fórum. Me deparei com a ideia de que o estabilizador era um vilão e não acreditei. Depois de ler bastante o fórum, pude perder o medo de ligar os equipamentos diretamente na tomada e inclusive já recomendei a amigos que façam o mesmo. Parabens e obrigado pela retirada do véu da ignorância.

A questão sobtretensão sustentada em cima de um equipamento nunca pode vir sozinha e sim sempre acompanhada da variável tempo de exposição a sobretensão..

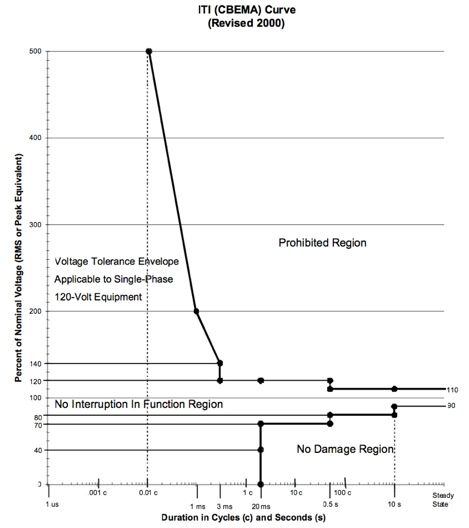

Se olhares uma curva da ITIC - Information Technology Industry Council, poderás ver os valores que os equipamentos em geral devem poder aguentar, seja em sobre tensão ou subtensão.


Só para ajudar, analiso contigo...

Se ai aonde moras a tensão da rede é de 220 Volts seu pico, tanto positivo como negativo será por volta de 220 V x 1,4142 = 310 Volts de pico..

Desse modo os 310 é os 100 da curva dai...

Veja que , por exemplo, num tempo infinito da um equipamento deve aguentar muito bem uma sobretensão da ordem de 10% a mais, ou seja, até os 341 Volts..

Em um tempo da ordem de até meio segundo, uma sobretensão de 20% ou seja, até 372 Volts...

Até 3 milisegundos, 40% a maior, ou 434 Volts

Ou seja, dentro daquele envelope que a curva representa, um equipamento tem a obrigação de aguentar..

Alguns equipamentos ou tipo de equipamentos, aguentam muito mais do que isso..

Dificilmente, muito dificilmente você terá, na rede elétrica, tensões sustentadas maiores que 10% acima dos valores nominais, a não ser em casos de erros ou defeitos em elementos dessa rede...

Os filtros de linha não se destinam a segurar tensões sustentadas e sim surtos de tensão, que são picos de alta tensão, acima até das máximas toleradas pelos equipamentos e com dureção muito pequena, da ordem do milisegundo ou menos..

O uso do varistor em uma proteção garante respostas em tempo da ordem de 0,000000001 segundos e capacidade de absorção da energia contida nesse surto de tensão..

Isso basta..

Se teu medo é uma tensão realmente maior, 50% ou mais, e por tempos da ordem de segundos, fique preocupada com o todo de sua casa.

Refrigerador, forno, batedeira, máquinas de lavar, liquidificador, TV de 50 polegadas, escova de dentes elétrica, lâmpadas em geral, cadeira elétrica, ou seja tudo que for ligado a eletricidade ai pode torrar.

As empresas elétricas, sabedoras da responsabilidade no ressarcimento ao consumidor nesses casos, tem como meta , como ponto de honra que a tensão dai não suba acima dos 10%..

Desse modo não tome para você um preocupação que não é sua...

Deixe que eles se preocupem com isso, que eles invistam para que isso nao aconteça.. Relaxe e aproveite a vida..

  • Curtir 1
lb_felipe


lb_felipe

Postado
Postado

faller, aquele Clamper é melhor que o Upsai FHT-1200?

http://videosonic.com.br/produtos_detalhe.asp?codigo_produto=AF05&ord=0

Vejo que eles custam a mesma coisa. Se fosse para você mesmo, qual você compraria?

Eu estive calculando o máximo de tomadas de que eu precisarei um dia, se eu ligar tudo que pode compôr um "home theater" (não gosto desse termos, mas vá lá...). Cheguei ao seguinte resultado:

Eletricidade

1. Televisão;

2. Tocador de BD;

3. Console de videogame;

4. Decodificador de TV por assinatura;

5. Roteador de rede sem fio;

6. Cable modem;

7. AV Receiver;

8. Subwoofer;

9. Telefone sem fio.

HDMI

1. Tocador de BD;

2. Console de videogame;

3. Decodificador de TV por assinatura;

4. AV Receiver.

Portanto o ideal seria que o protetor tivesse 9 ou mais tomadas. Claro que isso em caso extemo. No momento, não tenho todos esses dispositivos (tenho aqueles que lhe citei antes). Ainda assim, é melhor pagar "só" cem reais num de oito tomadas mesmo, ou já é mais interessante pagar o absurdo que esta loja cobra por um de 11 ou 12 tomadas.

http://www.waz.com.br/periferico-e-acessorio/energia/protetor-contra-surto.html?dir=asc&order=price

Desculpe-me se eu estiver sendo indeciso e repetitivo, mas quanto mais você comentar e sugerir, melhor me sinto. Vou comprar hoje, sem falta.

Obrigado.

  • Curtir 1
ksio89


ksio89

Postado
Postado

Hoje chegou o F8 Plus 1087 da Clone, é melhor do que esperava.Cabo bem dimensionado, construção sólida, encaixe firme do plugues.Não é um clamper ou upsai, mas é um bom produto e o preço foi justo.Agora posso ligar TV, carregador de notebook, aparelho de som sem extensões nem adaptadores que podem dar um curto a qualquer hora.

O LED de indicação de aterramento não acendeu, o que indica falta do mesmo, o que já esperava.Em contraste com o estabilizador, não disperdiça energia, não esquenta, não pesa 10 quilos e não rebaixa desnecessariamente a tensão elétrica pela metadade, além de ser muito mais eficaz, e o melhor, sem custar mais de R$ 100,00 :D.No próximo ano, acho que vou comprar outro desse ou pelo menos o Clone 1085 ou o SMS Clean Energy.

Faller e os membros do fórum do CDH me convenceram a abandonar o estabilizador e adotar um filtro de linha decente.O bom é que agora dá pra usar o módulo da microsol como encosto de porta ou peso de papel.

  • Curtir 1
  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado

Caro lb_felipe.. Eu, ou faria um como já fiz: Proteção e filtro de linha V2011 - By Faller - Montado num gabinete de estabilizador

Enquanto eu não tinha um dos meus filtros de linha, sobrevivia com um desses importados dai, no caso era um da Tripp-Lite, ou um Belkim, ambos excelentes.

Atualmente existe uma enorme diferença entre as boas proteções produzidas para venda nos EUA, como essas que tu viste ai na WAZ, e nossas proteções meio que carroças. Essa é a razão da diferença de preço, além do custo de importação...

A escolha enretanto, deve ser sua.. Pesando a grana que queres nela investir, tec e tal..

Gosto mais da topologia do Clamper Multi Proteção do que do Upsai FHT-1200, embora ele, o FHT-1200 seja a única proteção nacional "sintonizada" para ou 110 Volts ou 220 Volts, o que é ótimo. Os demais fabricantes projetam proteções para 220 Volts e simplesmente as recomendam para uso tanto em 110 quanto em 220 Volts. E as chamam de Bivolt, como se isso fosse uma vantagem, como o é em equipamentops em geral...

  • Curtir 1
erich8


erich8

Postado
Postado

Quero trocar o meu monitor por uma TV LED 27 p. e assim ligar tudo, PC, TV e PS3 em um F8.

Minha pergunta é; a TV pode ficar sem energia do filtro de linha?

E o PS3?

  • Curtir 1
liliumCruentus


liliumCruentus

Postado
Postado

Agora à tarde, comprei um clone 01087, parece estar funcionando normalmente. A minha dúvida é se as tomadas são mesmo folgadas assim? Do tipo que se você mexe no cabo desligam as coisas? Eu li que isso é muito prejudicial aos equipamentos. Alguém pode confirmar se o filtro é assim mesmo ou veio mal-construído, para o caso de trocá-lo ou se devo comprar cabos de força novos?

  • Curtir 1
  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado
Agora à tarde, comprei um clone 01087, parece estar funcionando normalmente. A minha dúvida é se as tomadas são mesmo folgadas assim? Do tipo que se você mexe no cabo desligam as coisas? Eu li que isso é muito prejudicial aos equipamentos. Alguém pode confirmar se o filtro é assim mesmo ou veio mal-construído, para o caso de trocá-lo ou se devo comprar cabos de força novos?

Amigo.. Você experimentou encaixar direito, com pressão, os plugs nas tomadas???

Já vi por ai na internet, um ou outro só tascar o plug ai, na tomada, sem fazer com que o mesmo se encaixe na mesma.. Ai não dá amigo...

Ter de fazer curso para enfiar plug na tomada, já é demais...

Tome um comprimido de Sevirol e vire-se!!!

  • Curtir 1
liliumCruentus


liliumCruentus

Postado
Postado

Já estava pronto pra responder de modo menos amigável até dar o braço a torcer e tentar. De fato, existe uma trava mais fundo a qual desconhecia. Perdão a ignorância, realmente nunca tinha visto uma tomada que tivesse esse tipo de coisa. Realmente não é a mesma Clone que teclados e mouses se destruiam no primeiro dia de uso.

  • Curtir 1
  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado
Já estava pronto pra responder de modo menos amigável até dar o braço a torcer e tentar. De fato, existe uma trava mais fundo a qual desconhecia. Perdão a ignorância, realmente nunca tinha visto uma tomada que tivesse esse tipo de coisa. Realmente não é a mesma Clone que teclados e mouses se destruiam no primeiro dia de uso.

Não me queira mal... Mas inserir um plug, é básico..

Não se trata de trava coisa nenhuma. É o baramento elétrico da proteção, que , para ter um bom contato elétrico e mecânico, justo para não acontecer o que citastes, de desligar no primeiro esbarrão, tem uma determinada pressão.

Não dá para exigir ótimo contato se não tiver pressão mecânica..

Veja ai numa foto como é esse berramento onde você acaba inserindo o plug..


Mas eu não iria sugerir pós graduação em inserção de plug para você.. Quem sabe só um pequeno módulo, duas ou três aulas.. :D:D:D

  • Curtir 1
ksio89


ksio89

Postado
Postado
chegou mais uma carga do clone f8 plus 1087 no kabum, agorinha mesmo!

http://www.kabum.com.br/cgi-local/kabum3/produtos/descricao.cgi?id=01:03:288:293:24761

aproveitem!

Parafraseando o Faller, vai vender que nem pastel quente na feira.:D O que atrapalha de comprar no Kabum é o frete que é um assalto.

EDIT: já está esgotado!rapaz, nunca vi um produto com uma procura tão grande.Já estou até vendo os varejistas brasileiros dobrarem o preço por causa da demanda.

  • Curtir 1
Pablo Forlan


Pablo Forlan

Postado
Postado

Processador AMD Bulldozer 8120 3.1ghz

placa-mãe Asus M5A88-M

VGA XFX AMD Radeon HD 6850

16GB (4x 4GB) Corsair Vengeance

SSD Kingston 64gb

HD SATA II Seagate 320gb

Drive DVD

Fonte Corsair 550W TX550M

Faller e os demais amigos, no meu caso eu posso aposentar o estabilizador correto? Então, qual filtro de linha vocês recomendariam para essa configuração.

Obs: Não sei se em minha casa tem aterramento. Nao sei mesmo.

De já agradeço.

  • Curtir 1
lb_felipe


lb_felipe

Postado
Postado
Caro lb_felipe.. Eu, ou faria um como já fiz: Proteção e filtro de linha V2011 - By Faller - Montado num gabinete de estabilizador

Enquanto eu não tinha um dos meus filtros de linha, sobrevivia com um desses importados dai, no caso era um da Tripp-Lite, ou um Belkim, ambos excelentes.

Atualmente existe uma enorme diferença entre as boas proteções produzidas para venda nos EUA, como essas que tu viste ai na WAZ, e nossas proteções meio que carroças. Essa é a razão da diferença de preço, além do custo de importação...

A escolha enretanto, deve ser sua.. Pesando a grana que queres nela investir, tec e tal..

Gosto mais da topologia do Clamper Multi Proteção do que do Upsai FHT-1200, embora ele, o FHT-1200 seja a única proteção nacional "sintonizada" para ou 110 Volts ou 220 Volts, o que é ótimo. Os demais fabricantes projetam proteções para 220 Volts e simplesmente as recomendam para uso tanto em 110 quanto em 220 Volts. E as chamam de Bivolt, como se isso fosse uma vantagem, como o é em equipamentops em geral...

Obrigado pela resposta.

Quem sabe um dia eu não faça um pra mim também, seguindo o seu tutorial? Seria barato e melhor que a maioria a venda, inclusive, melhor que muitos de grife.

Mas por hora... acabei adquirindo este por não ter em outra cor em nenhuma loja aqui em São Paulo: http://www.atera.com.br/produto/8BT2J12CFLT/

Por enquanto as 8 tomadas são suficientes.

Abraço.

  • Curtir 1
Jorno


Jorno

Postado
Postado
O filtro de linha Clamper realmente é tão bom em comparação aos demais ?

Dos nacionais e "pseudo-nacionais" (clone por exemplo, importa da china) é o melhor.

Agora se for considerar os importados... (que infelizmente só trabalham em 110v no caso dos vindo dos EUA)

  • Curtir 1
  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado
Protetor de raio Clamper 8 t. 127/220V 10A 293J TV/Tel.http://www.atera.com.br/produto/8BT2J12CFLT/

ou

Clone Filtro de Linha 8 Tomadas - F8 Plus 01087.

Justifica essa diferença de preço ? Ou são do mesmo nível ?

Grato.

Amigo, você está querendo comparar, em preço, dispositivos completamente desiguais, em funcão..

O filtro da Clamper tem 3 proteções, a saber:

- Para a linha de energia;

- Para a linah telefônica;

- Para o cabo do cable TV.

O filtro da Clone tem somente a primeira..

Se queres comparar o da Clamper com algum similar nacional peque o da Upsai, esse dai, com as mesmas três proteções:

http://www.imagemrio.com.br/FHT1200/filtro-de-linha-upsai-profissional-8-tomadas-120v--fht-1200--13-kva.html

E repare que a diferença de preço nem é assim tão grande não...

Simples...

Se necessitas das proteções ou não, são outros 500..

O pessoal costuma pensar, ao ler acerca das proteções de linha telefônica ou do cable, se estar preocupado em proteger o velho telefone vermelho, de disco, lá da sala, que pode custar menos que a própria proteção..

Ledo engano.. Esse tipo de proteção é ótimo para proteger seu PC de surtos de tensão que adentram pela linha telefônica, pulam pelo modem e pelo cabo lan bagunçam seu PC. Isso para quem tem internet via ADSL.

Para quem tem internet via cable, no cabo da TV, o mesmo...

Já vi montes de relatos de PC's danificados por surtos de tensão por essas linhas adentrados..

  • Curtir 2
  • Membro VIP
faller


faller

Postado
  • Membro VIP
Postado
Entendo, mas possuo NET HD + TV com o F8 Plus, você acha que para uma maior proteção seria interessante / necessário a compra desse CLAMPER ?

Grato.

O F8 Plus protege a rede AC. Não protege o cabo da NET.

Ai podem adentrar induções derivadas de descargas atmosféricas bem como pode, na rua, uma alta tensão, 13.000 Volts, cair sobre o cabo da NET depois de um caminhão bater no poste, não pode???

Se agregares uma proteção para cabo/antena, vaoi acabar saindo mais caro que se tivesses comprado um filtro que já tenha isso dai incorporado...

Veja ai uma proteção específica para cabo...

http://www.atera.com.br/produto/812X050F/DPS+Clamper+812.X.050+F+p++cabo+coaxial+%28antena+c%C3%A2mera%29

  • Curtir 1
filipeyes


filipeyes

Postado
Postado
O F8 Plus protege a rede AC. Não protege o cabo da NET.

Ai podem adentrar induções derivadas de descargas atmosféricas bem como pode, na rua, uma alta tensão, 13.000 Volts, cair sobre o cabo da NET depois de um caminhão bater no poste, não pode???

Se agregares uma proteção para cabo/antena, vaoi acabar saindo mais caro que se tivesses comprado um filtro que já tenha isso dai incorporado...

Veja ai uma proteção específica para cabo...

http://www.atera.com.br/produto/812X050F/DPS+Clamper+812.X.050+F+p++cabo+coaxial+%28antena+c%C3%A2mera%29

Valeu pelas dicas, a título de curiosidade, esse DPS Clamper 812.X.050/F p/ cabo coaxial não interfere no nível do sinal ?

Grato.

  • Curtir 1
