Indicação de atuador

[Jaime Francisco da Silva]

Ola pessoal, preciso de indicação de atuador elétrico,  algo rápido que quando energizado abra, ou recolha de forma rápida,  e depois de desernegizado volte ao estado inicial,  sozinho ou por mola.

algo pequeno e barato...pensei em travas elétricas mas penso não ter força suficiente pra puxar a carga e a mola.

uma alternativa muito boa seria os atuadores de freio de máquina de lavar mas são muito lento levam de 6 a8 seg pra terminar o acionamento...



alguma ideia do que possa usar?

Servo motor poderia ser usado?



obrigado.

[Renato.88]

45 minutos atrás, Jaime Francisco da Silva disse:

pensei em travas elétricas mas penso não ter força suficiente pra puxar a carga e a mola.

Que tipo de carga?



46 minutos atrás, Jaime Francisco da Silva disse:

Servo motor poderia ser usado?

Depende da situação.

[Jaime Francisco da Silva]

A carga seria uma portinhola, o atuador teria q ter certa força pois vai ter peso forçando contra.

Seria uma alimentador automatico pra cães, a parte da água foi moleza, um sensor de prox, uma válvula solenoide NF e pronto água fresca cada vez q o cão se aproximar pra beber.



a parte da alimentação tá mais complicado muito por causa desse atuador...

a trava eletrica universal ja descartei pois o curso dela é muito curto

[albert_emule]

14 horas atrás, Jaime Francisco da Silva disse:

uma alternativa muito boa seria os atuadores de freio de máquina de lavar mas são muito lento levam de 6 a8 seg pra terminar o acionamento...



Eu conheço um atuador destes de maquina de lavar.

É um solenoide.

É bem forte cara. Tão forte que é difícil segurar quando ele atua.



Também é extremamente rápido.

Não sei de onde você tirou que demora 8 segundos.

adicionado 1 minuto depois

Este do link abaixo eu garanto que é bem forte e bem rápido:

http://produto.mercadolivre.com.br/MLB-696681447-solenoide-freio-lavadora-brastemp-mondial-clean-127v-_JM

adicionado 7 minutos depois

Essa solenoide tem uma curiosidade:

Quando atuada, consome apenas uns 20 watts.

Mas se você impedir que o eletro-imã feche, ela consome uma potência alta. Por isso que ela é bem forte.

O consumo de energia só cai para 20W quando o eletro-imã interno está com as duas partes unidas.



Nunca imaginei que um eletro-imã de corrente alternada fosse tão forte.

Mas parece um imã de neodímio quando o eletro-imã está acionado.



[Renato.88]

E uma sugestão do tipo motor e cremalheira, será que não funciona?

É algo semelhante a trava elétrica, mas que seja construído de acordo com o curso desejado.

[Jaime Francisco da Silva]

@albert_emule  esse ai não tinha visto e realmente e bem rápido,  o que tive olhando e esse do vídeo

Ele leva 8 seg até o recolhimento total, o bom é que tem um curso bom

@Mestre88 eu tinha pensado em algo assim ma havia desistido por nao saber se teria como fazer voltar ao estado inicial. ..





[albert_emule]

2 minutos atrás, Jaime Francisco da Silva disse:

@albert_emule  esse ai não tinha visto e realmente e bem rápido,  o que tive olhando e esse do vídeo

Ele leva 8 seg até o recolhimento total, o bom é que tem um curso bom

@Mestre88 eu tinha pensado em algo assim ma havia desistido por nao saber se teria como fazer voltar ao estado inicial. ..







Para você ver como estão diminuendo a qualidade dos materiais.

Este atuador aí tem um motor internamente com redutor de velocidade para aumentar a força.

Por isso é lento.

E é tudo de plastico que se desgasta rápido.



Este do mercado livre que te mostrei, é um de uma maquina que tenho aqui que já funciona a quase 30 anos.



adicionado 5 minutos depois

Veja como o solenoide funciona:



https://www.youtube.com/watch?v=DK0-XAEnO54&t=60s





[Sérgio Lembo]

Afinal o que vai ser, um alimentador automático para cães? Acionado pelo animal ou por tempo? Não consegui compreender direito a necessidade de uma atuação rápida. Se puder fazer um vídeo da necessidade e da sua ideia talvez colha melhores resultado aqui no Clube. Tem muitas formas de se descascar uma cebola.

[Jaime Francisco da Silva]

@Sérgio Lembo  é um alimentador mas não é acionado pelo animal, apenas a água é acionada pelo animal...

A parte do tempo  e devido a quantidade de ração. ..



Sabe aquelas lixeira q se pisa para abrir a tampa? Pois é nesse estilo mas automatizado. ..

[Sérgio Lembo]

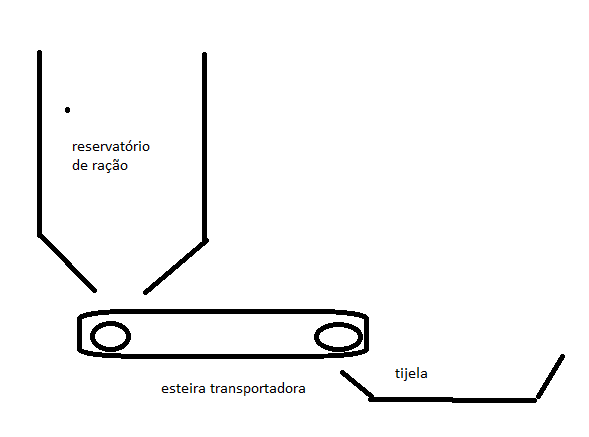

Tem um sistema de dosagem usado em alimentação de esteira transportadora. Se a ideia for fazer com que uma tigela seja enchida de uma quantidade certa de ração de tempos em tempos, talvez sirva. Com um motor de limpador de para-brisa, um balde grande e um pouco de marcenaria rústica dá pra montar.

[Jaime Francisco da Silva]

@Mestre88 pode me dar uma ideia...



Situação 1:



Seguindo sua ideia encontrei nas minhas sucatas um mecanismo de trava elétrica,(não e trava universal) ao receber 12v um mecanismo é movimentado, mas vai ao fim do, curso e fica, não e possível movimentar nem com a mão,  só e possivel voltar invertendo a polarização, e no fim do curso tem uma micro chave.



Dito isso, lembra do circuito temporizador que fizesse pra mim? Pois bem séria possível reverter a rotação deste motor (adicionado ou não mais componentes) usando os contatos NA , NF dos relés e da micro chave? Para q ao final da contagem do tempo o motor voltasse a posição inicial?



Situação 2: andei pesquisando sobre servo motores e encontrei uns bem interessante ( até comprei 2 mg 996 para futuras experiência) ai te pergunto poderia usar um servo para ser acinado pelo circuito temporizador?

E se seria possível faze-lo voltar a posição inicial depois do término da contagem do tempo?



Desculpe o textão...

[Sérgio Lembo]

Falando de boa, sem querer ofender. A não ser que o conceito de servo motor tenha sido alterado, tenho dúvidas que você tenha comprado um para fazer coisinhas caseiras. Custa muito o motor e o drive o dobro. Servo motor é uma máquina de alta performance, um motor de 5A suporta picos de quase 100A, indo de parado a 100% da velocidade em décimos de segundo. Como se isso não bastasse, capaz de parar de 100% em apenas meio giro.

Pela  descrição, acredito que seja um atuador linear.

[Jaime Francisco da Silva]

@Sérgio Lembo  eis o que comprei, ta com nome de servo motor então. ..



http://produto.mercadolivre.com.br/MLB-873875757-servo-motor-mg996-metal-towerpro-13kgs-alto-torque-p-arduino-_JM

[Sérgio Lembo]

Acabo de ler o anuncio do link. Ele me fez lembrar os aparelhos de som de hoje em dia que anunciam milhares de Watts  RMS e usam fio fino para as caixas acusticas. Enquanto isso aparelhos de som profissional usado em shows tem algumas centenas de Watts por caixa e necessitam de fios grossos que nem uma corda. Só dá malandro.   O motorzinho até pode ser bom, a denominação que é exagerada.

[Fervolt]

@Jaime Francisco da Silva Acredito que esse servo tem "força" suficiente para controlar essa portinhola. Eu tenho um desses aqui e é bem forte mesmo. Um "problema" desses servos é que eles precisam de um circuito eletrônico para funcionar corretamente. Dá pra fazer com 555, porém, uma ideia seria você isolar a parte eletrônica do servo que comanda o motor e alimentar o motor diretamente em seus terminais, claro que nesse caso você teria que usar chaves fim-de-curso para parar o motor no momento certo, tipo 2 chaves, uma porta aberta e outra porta fechada. Desse modo você aproveitaria e redução mecânica que o servo possui.



Att,

[Jaime Francisco da Silva]

@Fervolt você saberia de algum circuito q fizesse o acionamento do servo e depois o fizesse voltar ao estado inicial? Andei pesquisando alguns  com o 555 mas não sei se algum deles fará essa função.

[Renato.88]

@Jaime Francisco da Silva respondendo sobre a trava elétrica é possível fazer circuito de reversão com relés, transistores e comando pelo 555 e/ou portas lógicas. Tem a todo gosto!



Sobre esses tais servo motores eu nunca vi mais gordo, não sei como funciona.

[Fervolt]

@Jaime Francisco da Silva Por isso que te falei em usar ele sem o controlador interno, alimentando direto nos fios do motor, aí você coloca as chaves fim-de-curso para cortar a alimentação do motor. com 2 chaves e uns 2 reles você consegue acionar e fazer a reversão.

Se quiser usar o servo como ele é, pra fazer isso com CI´s discretos vai ficar meio grande o circuito, pois, para variar a posição do servo você precisa atuar sobre o potenciômetro, alterando assim o "duty-cycle" do sinal PWM gerado pelo 555. Basicamente, para acionar o servo deve-se ter uma frequência fixa de 50Hz, em que o período é de 20ms e variar o tempo de nível alto entre 0,5ms e 2,5ms, esses valores são as 2 posições extremas, tudo para um lado e tudo para o outro lado, esses valores foram verificados com o servo que tenho aqui, existem servos em que esses tempos são direfentes.



O mais adequado seria usar um microcontrolador pra fazer todo o "serviço", os mais simples conseguiriam fazer isso tranquilamente. Eu usaria um PIC12 de 8 pinos. Mas aí já envolve programação.



Att,
