Introdução
Testamos mais uma fonte de marca nacional de baixo custo, desta vez o modelo 4760 da Leadership, vendida como “Fonte de Alimentação ATX 500 W” ou “Fonte ATX Pentium 4 500 W”. Será que presta? Confira.
Esta fonte traz decalcada em sua placa de circuito impresso o código “LP-8867”, a mesma placa usado na TiVECO TVPS450 (o modelo da TiVECO usa componentes mais potentes), e aparentemente é fabricada por uma empresa chamada Leadman e vendida no exterior com nomes como ePower, Powsun, Powmax, Echo Star e Blue Star.
Figura 1: Fonte de alimentação Leadership 4760
Figura 2: Fonte de alimentação Leadership 4760
A Leadership 4760 segue o projeto das antigas fontes ATX, com 14 cm de profundidade e ventoinha de 80 mm em sua parte traseira.
Ela obviamente não tem nenhum sistema de cabeamento modular e também não traz proteção de nylon em nenhum de seus cabos. Os fios do cabo de alimentação principal da placa-mãe usa fios com a bitola correta (18 AWG), porém os fios dos demais cabos são mais finos do que o recomendado (20 AWG). Os cabos inclusos são:
- Cabo principal da placa-mãe com conector de 20/24 pinos, 39 cm de comprimento
- Um cabo com um conector ATX12V, 40 cm de comprimento
- Um cabo com dois conectores de alimentação SATA, 40 cm até o primeiro conector, 14 cm entre conectores
- Um cabo com dois conector de alimentação para periféricos e um conector de alimentação para unidades de disquete, 39 cm até o primeiro conector, 14 cm entre conectores
A configuração de cabos desta fonte mostra que ela definitivamente é um produto de baixo custo, com cabos extremamente curtos.

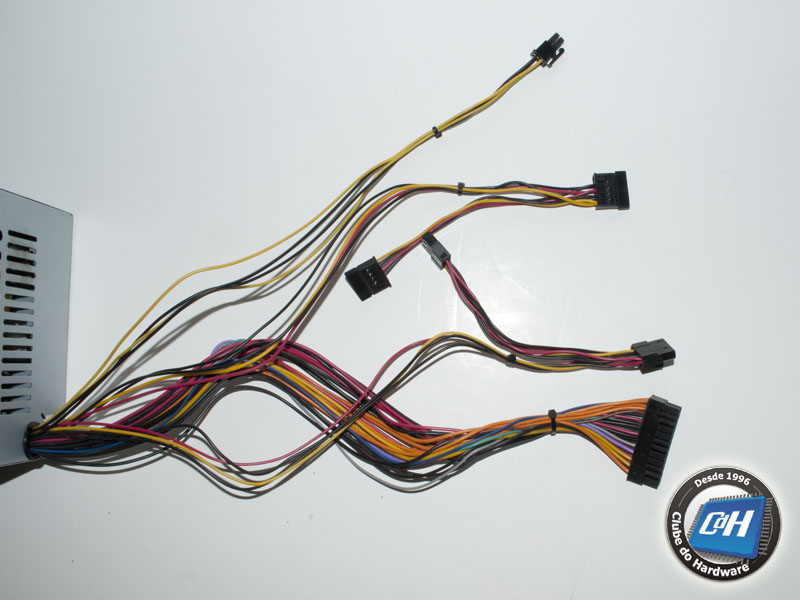

Figura 3: Cabos
Ao obervarmos atentamente os conectores SATA dessa fonte de alimentação, verificamos que eles não têm o fio laranja (+3,3 V), que é requerido. Isto indica que esta fonte utiliza um projeto obsoleto que foi adaptado para incluir conectores SATA.

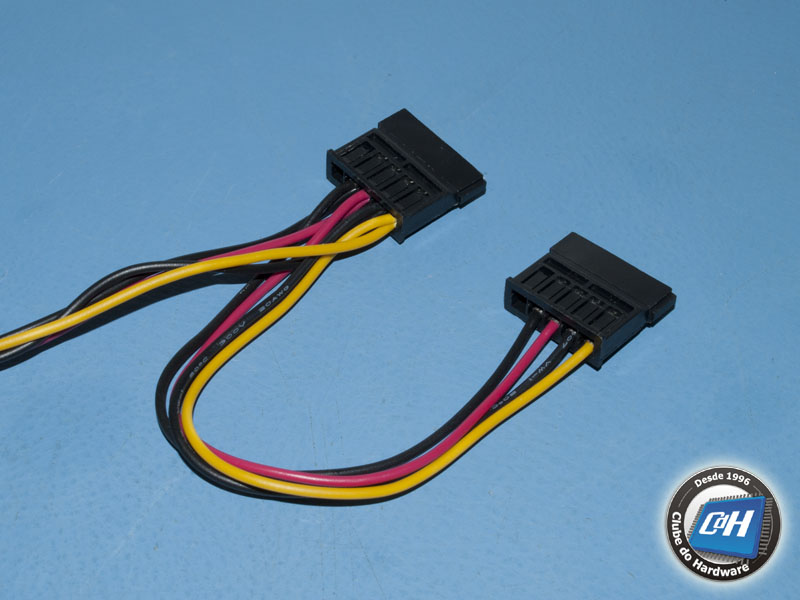

Figura 4: Conectores SATA não trazem o fio laranja (+3,3 V)
Vamos agora dar uma olhada no interior desta fonte de alimentação.
