Projeto construção de um carro eletrico

Recommended Posts

Eu sou bem leigo em eletrônica, mas para a feira de ciências da minha escola, quero construir um carro elétrico movido a baterias estacionarias de 12v 12a (https://produto.mercadolivre.com.br/MLB-755080425-kit-2-baterias-moura-12ah-12v-bike-eletricano-breakalarme-_JM) e estava pensando em usar esse pwm (https://produto.mercadolivre.com.br/MLB-925935687-pwm-controlador-velocidade-de-motor-20a-12v-60v-c-reverso-_JM) para o motor (http://www.baudaeletronica.com.br/motor-bosch-gpb-f-006-km0-60f-12v.html?gclid=EAIaIQobChMIwpWWucXe3QIVxUCGCh1wzwelEAQYBSABEgKnZvD_BwE) eu consigo fazer esse motor funcionar e movimentar um carro? (vai ser feito de madeira o menor possível suficiente pra uma pessoa de 1,70 conseguir andar) como eu consigo reccaregar essas baterias?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
42 minutos atrás, Renato Garceis disse:

Eu sou bem leigo em eletrônica, mas para a feira de ciências da minha escola, quero construir um carro elétrico movido a baterias estacionarias de 12v 12a (https://produto.mercadolivre.com.br/MLB-755080425-kit-2-baterias-moura-12ah-12v-bike-eletricano-breakalarme-_JM) e estava pensando em usar esse pwm (https://produto.mercadolivre.com.br/MLB-925935687-pwm-controlador-velocidade-de-motor-20a-12v-60v-c-reverso-_JM) para o motor (http://www.baudaeletronica.com.br/motor-bosch-gpb-f-006-km0-60f-12v.html?gclid=EAIaIQobChMIwpWWucXe3QIVxUCGCh1wzwelEAQYBSABEgKnZvD_BwE) eu consigo fazer esse motor funcionar e movimentar um carro? (vai ser feito de madeira o menor possível suficiente pra uma pessoa de 1,70 conseguir andar) como eu consigo reccaregar essas baterias?





Consegue sim.

A maioria das bicicletas elétricas tem esta potência.

Fora que o motor consegue uns picos bem maiores por alguns segundos.

Dá para dar umas arrancadas até boas...



Mas precisa de certa redução:

Talvez umas 10 reduções.

A cada 10 giros no motor, um giro na roda do carro. Pois ele gira a 3000 RPM na potência máxima

adicionado 4 minutos depois

Acabei lembrando que um amigo faz umas bicicletas elétricas com estes motores.

Ele coloca uma redução de 8 para 1.



O cara força bastante o motor e até anda bem rápido.

https://www.youtube.com/watch?v=MOaTC9Tf2FY&t=88s









  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

como eu faço exatamente uma redutora eficiente? estava pensando em utilizar coroas de bicicleta colocando a parte menor no eixo do motor e a parte maior no eixo das rodas e sobre o pwm ele é compativel com essas baterias e esse motor?

Compartilhar este post


Link para o post
Compartilhar em outros sites
39 minutos atrás, Renato Garceis disse:

como eu faço exatamente uma redutora eficiente? estava pensando em utilizar coroas de bicicleta colocando a parte menor no eixo do motor e a parte maior no eixo das rodas e sobre o pwm ele é compativel com essas baterias e esse motor?



Dentro de uma furadeira velha tem uma engrenagem que dá exatos 10 reduções para 1.

Se achar uma furadeira velha em ferro velho ou sucata, já dá para aproveitar aquela engrenagem.

adicionado 1 minuto depois
41 minutos atrás, Renato Garceis disse:

e sobre o pwm ele é compativel com essas baterias e esse motor?

É sim. Tranquilamente

Compartilhar este post


Link para o post
Compartilhar em outros sites

@albert_emule não vi o video todo - dei uns pulos - mas em nenhum momento vejo o que realmente interessa: o sistema com a bateria,... o motor, etc ...pow! Por acaso ele aparece? Se não, fala sério.. que video bobo meu!

34 minutos atrás, Renato Garceis disse:

coroas de bicicleta colocando a parte menor no eixo do motor e a parte maior no eixo das rodas

boa ideia. Mas acho que vai ter que fazer 2 ou+ etapas destas. Cuidado com o peso extra... um regiminho vai bem.

  • Haha 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
agora, Isadora Ferraz disse:

@albert_emule não vi o video todo - dei uns pulos - mas em nenhum momento vejo o que realmente interessa: o sistema com a bateria,... o motor, etc ...pow! Por acaso ele aparece? Se não, fala sério.. que video bobo meu!

boa ideia. Mas acho que vai ter que fazer 2 ou+ etapas destas. Cuidado com o peso extra... um regiminho vai bem.

No canal dele ele mostra os detalhes em vários outros vídeos.

Este foi só para mostrar o resultado final.

Compartilhar este post


Link para o post
Compartilhar em outros sites

ah tá. Talvez eu veja.. mas só porque você falou!.

Boa ideia da engrenagem de furadeira. Nem sabia que a engrenagem suporta o torque pra isso. Deve ser meio brutal. Quanto mais parruda a furadeira, melhor.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 minutos atrás, Isadora Ferraz disse:

ah tá. Talvez eu veja.. mas só porque você falou!.

Boa ideia da engrenagem de furadeira. Nem sabia que a engrenagem suporta o torque pra isso. Deve ser meio brutal. Quanto mais parruda a furadeira, melhor.



Já observou que mesmo aquelas furadeiras pequenas de 450W dá umas arrancadas brutas que as vezes são até perigosas?

Eu medi a corrente nestas arrancadas butas. Dá uns 10 amperes em 127Vac.

É a mais pura força bruta de pico.

Claro que não suporta isso por muito tempo. Pois as bobinas queimam.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

off... pior... Certa feita a broca travou na peça e não consegui soltar o botão. Fiquei rodando em volta da furadeira até o plug sair da tomada... aff

  • Haha 3

Compartilhar este post


Link para o post
Compartilhar em outros sites
23 minutos atrás, Isadora Ferraz disse:

@albert_emule não vi o video todo - dei uns pulos - mas em nenhum momento vejo o que realmente interessa: o sistema com a bateria,... o motor, etc ...pow! Por acaso ele aparece? Se não, fala sério.. que video bobo meu!

boa ideia. Mas acho que vai ter que fazer 2 ou+ etapas destas. Cuidado com o peso extra... um regiminho vai bem.

Como o amigo Renato  já havia dito, tenho muitos outros vídeos sobre o assunto. Como pode chamar o vídeo que de bobo?

https://youtu.be/ZFvW6aJZ9kY

https://youtu.be/9WeI5I1CClA

https://youtu.be/vtgNUk2beXU

https://youtu.be/E0tATjgtxkc



Procure ler mais páginas de um livro antes de julgar o conteúdo do mesmo.

Compartilhar este post


Link para o post
Compartilhar em outros sites
17 minutos atrás, albert_emule disse:

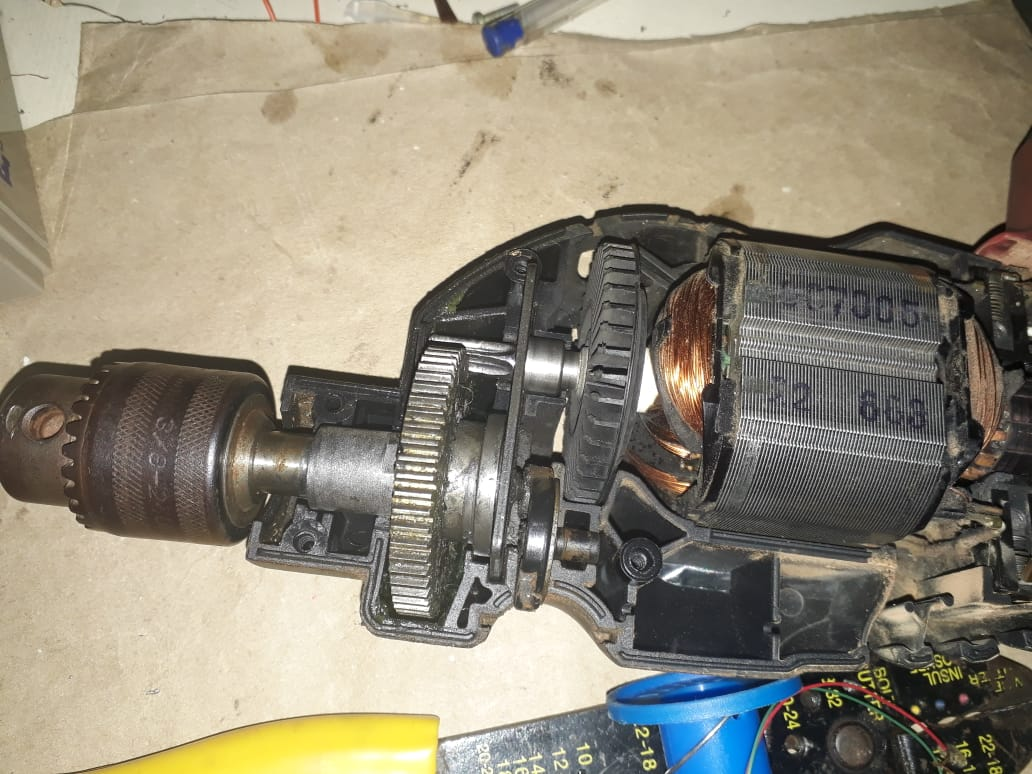

Minha furadeira:

9 voltas no motor para uma no mandril




Tentarei procurar uma furadeira usada porém no meu caso é complicado pois chego em casa somente as 7 e moro no interior ksksksk, pois é por isso que estou comprando tudo pela internet, procurando no ml sera que essa da conta do recado https://produto.mercadolivre.com.br/MLB-1030437161-furadeira-skill-500w-usada-_JM?



porém como plano b



37 minutos atrás, Isadora Ferraz disse:

@albert_emule

boa ideia. Mas acho que vai ter que fazer 2 ou+ etapas destas. Cuidado com o peso extra... um regiminho vai bem.

Como assim 2 etapas? com o peso fica tranquila pois eu enho 1,65 e 47kg e minha parceira 1,70 com 53kg a gente é bem magrinho

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo, se você usar o motor de ventoinha de van ou kombi , pode ter certeza que ele vai dar conta de você e da sua parceira. Já andei com uma colega de facul na garupa várias vezes.

Use uma redução de 15 para 1, para deixar o motor trabalhar com folga. A ideia de utilizar a redução encontrada nas furadeiras é boa. Umas 4 baterias de 12v 12A será suficiente😀👍.

Boa sorte com o seu projeto!

Compartilhar este post


Link para o post
Compartilhar em outros sites
6 minutos atrás, Melki_Silva disse:

Amigo, se você usar o motor de ventoinha de van ou kombi , pode ter certeza que ele vai dar conta de vou e da sua parceira. Já andei com uma colega de facul na garupa várias vezes

Use uma redução de 15 para 1, para deixar o motor trabalhar com folga. A ideia de utilizar a redução encontrada nas furadeiras é boa. Umas 4 baterias de 12v 12A será suficiente😀👍.

Boa sorte com o seu projeto!

4 baterias? o orçamento é baixo, 2 ligadas em serie não aguenta? ja que iremos andar pouco, alem da ideia da redução das furadeiras como eu poderia construir minha própria redução, pegando sua sugestão de 15 para 1 (fiquei bastante interessado sobre o assunto afinal é sempre bom ter mais conhecimento)

Compartilhar este post


Link para o post
Compartilhar em outros sites
6 horas atrás, Renato Garceis disse:

4 baterias? o orçamento é baixo, 2 ligadas em serie não aguenta? ja que iremos andar pouco, alem da ideia da redução das furadeiras como eu poderia construir minha própria redução, pegando sua sugestão de 15 para 1 (fiquei bastante interessado sobre o assunto afinal é sempre bom ter mais conhecimento)

Acho que pra construir uma peça assim, um torno mecânico e um esquema iria muito bem.

Compartilhar este post


Link para o post
Compartilhar em outros sites
10 horas atrás, Melki_Silva disse:

Como o amigo Renato  já havia dito, tenho muitos outros vídeos sobre o assunto. Como pode chamar o vídeo que de bobo?

desculpe por expressar minha sinceridade mas ja video menos bob... ops..mais interessante do que ver a filmagem dum trajeto de bike e uma conversinha .aliás nem vi na integra. Acho que seu amigo renato podia ter mostrado o motor, montagem e tal . Foi isso que quis dizer..sorry  Os d+... perdi a vontade ver. sorry again

10 horas atrás, Melki_Silva disse:

ler mais páginas de um livro antes de julgar o conteúdo do mesmo

e nem adianta insistir... mas tentou né. kk



10 horas atrás, Renato Garceis disse:

Como assim 2 etapas?

Algo como uma relação coroa pinhão de 1:3 vai aumentar o torque 3x. Mais uma etapa 1:3 ... 9x. Algo como...ligar em série



você pode avaliar comprar um motorredutor.

Este tipo...

images?q=tbn:ANd9GcTAQCX87NZvZ6-hZATp7F5é pequeno. Pode nem ter muito torque mas se colocar + de um, p.ex. um ou+ em cada roda, pelo menos vai ter uma bike com... traçao nas 2 rodas kk



2 horas atrás, K.e.V. T.a.G disse:

pra construir uma peça assim

uma alternativa é uma engrenagem orbital


  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, Isadora Ferraz disse:

desculpe por expressar minha sinceridade mas ja video menos bob... ops..mais interessante do que ver a filmagem dum trajeto de bike e uma conversinha .aliás nem vi na integra. Acho que seu amigo renato podia ter mostrado o motor, montagem e tal . Foi isso que quis dizer..sorry  Os d+... perdi a vontade ver. sorry again

e nem adianta insistir... mas tentou né. kk



Algo como uma relação coroa pinhão de 1:3 vai aumentar o torque 3x. Mais uma etapa 1:3 ... 9x. Algo como...ligar em série



você pode avaliar comprar um motorredutor.

Este tipo...

images?q=tbn:ANd9GcTAQCX87NZvZ6-hZATp7F5é pequeno. Pode nem ter muito torque mas se colocar + de um, p.ex. um ou+ em cada roda, pelo menos vai ter uma bike com... traçao nas 2 rodas kk



uma alternativa é uma engrenagem orbital


Tudo bem, gosto não se discute.

adicionado 10 minutos depois
14 horas atrás, Renato Garceis disse:

4 baterias? o orçamento é baixo, 2 ligadas em serie não aguenta? ja que iremos andar pouco, alem da ideia da redução das furadeiras como eu poderia construir minha própria redução, pegando sua sugestão de 15 para 1 (fiquei bastante interessado sobre o assunto afinal é sempre bom ter mais conhecimento)

https://www.google.com/url?sa=t&source=web&rct=j&url=http://www.liberato.com.br/sites/default/files/arquivos/Revista_SIER/v.%2012%2C%20n.%2018%20%282011%29/5.%20estudo%20de%20um%20motor%20CC.pdf&ved=2ahUKEwjxq7zY4_vdAhVCGZAKHZwPD0kQFjAAegQIABAB&usg=AOvVaw2R0s18cMTNkN-xghVzs9x1

Se você tiver um motor de alta rotação e uma redução bem grande, poderá usar uma bateria que o carrinho vai andar.





  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Andei dando uma olhada em motores redutores e acabei encontrando um modelo no mercado livre https://produto.mercadolivre.com.br/MLB-1065523690-motoredutor-motor-12v-ou-24v-continua-10nm-maquinas-industr-_JM

5 horas atrás, Melki_Silva disse:

Se você tiver um motor de alta rotação e uma redução bem grande, poderá usar uma bateria que o carrinho vai andar

Andei pesquisando sobre motores de rotação semelhante, porém so encontrei no exterior e não tenho muito tempo para esperar chegar

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 10/10/2018 às 02:51, Isadora Ferraz disse:

você pode avaliar comprar um motorredutor.

Este tipo...

 images?q=tbn:ANd9GcTAQCX87NZvZ6-hZATp7F5é pequeno. Pode nem ter muito torque mas se colocar + de um, p.ex. um ou+ em cada roda, pelo menos vai ter uma bike com... traçao nas 2 rodas kk

Esse tipo de redução não deixa o carro andar "na banguela", pois a rosca sem fim só permite girar de dentro pra fora. O bom é que não vai precisar de freios.



Em 09/10/2018 às 17:48, Melki_Silva disse:





Sobre a redução de engrenagem de furadeira, eu acho o metal muito fraco para colocar num carro, mesmo que seja um protótipo. Os dentes das engrenagens são muito pequenos.



Eu ficaria com as coroas e correntes da bicicleta mesmo.

A coroa do pedal no eixo das rodas e a coroa das rodas no eixo do motor, talvez dê até pra mudar a marcha da forma que se faz na bicicleta.

E como já disseram, talvez precise de uma terceira coroa pra diminuir um pouco mais a velocidade caso o motor gire muito rápido.

Compartilhar este post


Link para o post
Compartilhar em outros sites
15 minutos atrás, Mestre88 disse:

Esse tipo de redução não deixa o carro andar "na banguela", pois a rosca sem fim só permite girar de dentro pra fora

Bem lembrado amigo. Mas pra cada problema, uma solução: que tal se conectasse numa catraca - a coroa da roda - de bicicleta? Aí a coroa pode dar uma banguela ... puts.. lembrei da minha sogra...

  • Haha 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Caso você não encontre nada que se adapte diretamente ao seu uso, poderá mandar usinar as engrenagens.

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Danie1 Net0 disse:

Caso você não encontre nada que se adapte diretamente ao seu uso, poderá mandar usinar as engrenagens.



Seria interessante se existisse empresas que vendessem engrenagens metálicas prontas.



Tem também opção de correias de mobilete.

Tem O kit redução da mobilete. Acho que pode ser adaptado.



Essa redução por parafuso da muitas perdas pois a espiral do parafuso provoca muito atrito na engrenagem.



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Redutora de rosca sem fim também é conhecida como rabo quente. Apresenta 40% de perdas. Sua única vantagem é o baixo custo, 25% do custo de uma planetária.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ok pelo visto o motoredutor não sera uma boa ideia pois ele perde muita eficiência voltando pro motor original acho que fazer reduções com a coroa de bicicleta vai ser o mais viável pelo custo porém vou precisar de espaço






So pra garantir uma redução em dois estágios como estágios como esta da conta do recado ou é melhor adicionar uma terceira?

Compartilhar este post


Link para o post
Compartilhar em outros sites
