Diodo não marcar nada é normal?

[galegodoti]











esse diodo não marca nada é normal? todos dessa placa não marca nada. obs: isso e em uma placa de impressora

[Renato.88]

Tá usando a escala do diodo no multímetro?

[galegodoti]

@Renato.88 sim, ele da como se não tivesse conectado em nada por isso achei estranho e pensei em ser algum outro modelo



[Renato.88]

1 hora atrás, galegodoti disse:

@Renato.88 sim, ele da como se não tivesse conectado em nada por isso achei estranho e pensei em ser algum outro modelo



Pode até parecer estranho, mas se retirar o diodo ele pode medir como bom, caso esteja.

Já me aconteceu isso com transistores, os outros componentes da placa influenciam nos testes.

[.if]

5 horas atrás, galegodoti disse:

diodo não marca nada é normal? todos dessa placa não marca nada

Qual seu multimetro? Tem tipo (tenho 1) que a escala de diodo é a mesma do beep maasssss tem que selecionar num botão qual quero. Se na escala de diodo mas o botão como beep...->

5 horas atrás, galegodoti disse:

diodo não marca nada é normal



[galegodoti]

@.if hm1100

[aphawk]

Se TODOS os diodos dessa foto, inclusive os pequenos, não marcam nada, o multimetro tem problema !



Paulo

[.if]

Pode ser. O defeito também pode estar entre a cadeira e o multímetro. A bolinha aponta pro símbolo do diodo? As ponteiras estão nos bornes corretos? Ao encostar as ponteiras ouve o beep? Mede com o treco desligado né?





[galegodoti]

@.if não vou fala que sou profissional na electrónica mas o básico ainda estudo e pesquiso na Internet esta sim



[BCP]

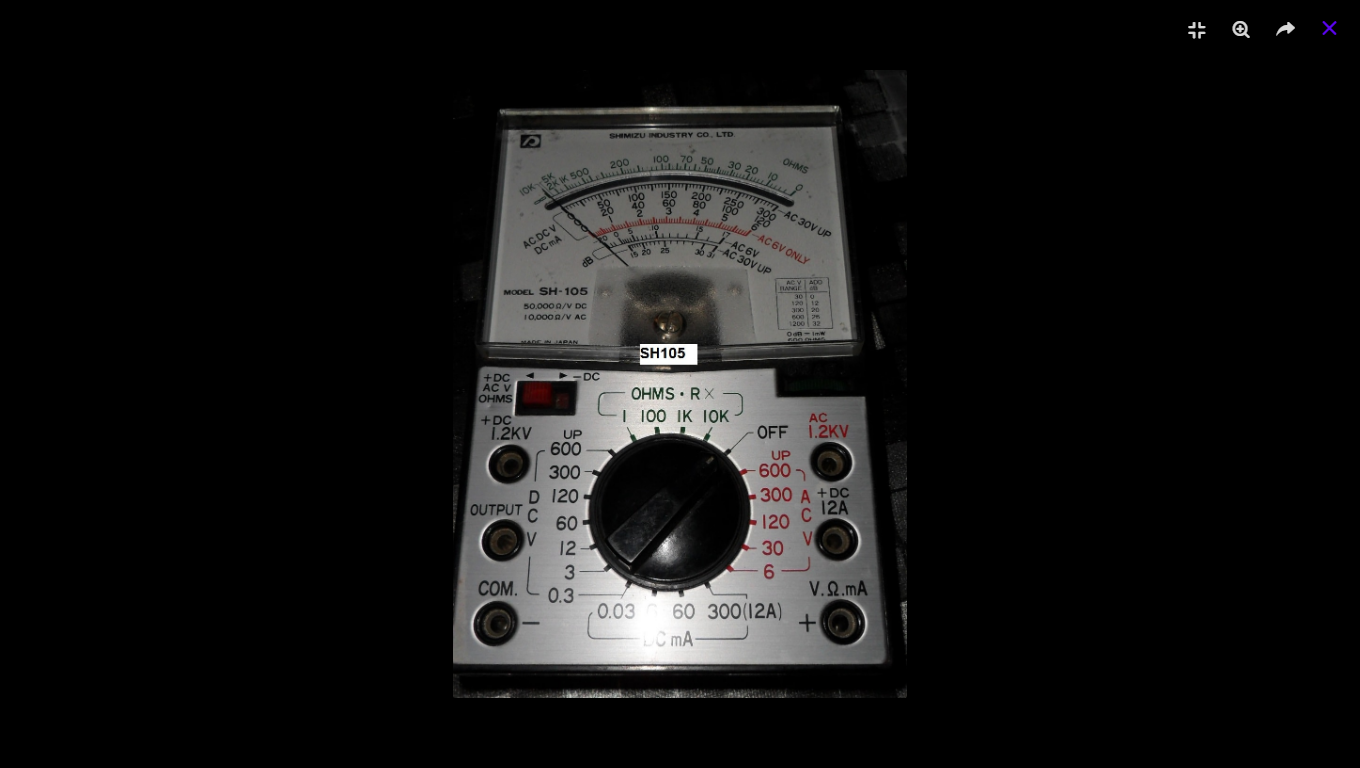

@galegodoti Esses diodos são de alta tensão os multímetros comuns não medem ele, você precisa de um multímetro analógico com escala para altas resistências, aqui só consigo medi-los com um Shimizu SH-105 com bateria interna de 22,5V.

[rmlazzari58]

Marca, modelo? Esquemas de impressoras não são fáceis de achar mas quem sabe alguém tem ou sabe onde tem?

[.if]

2 horas atrás, BCP disse:

Esses diodos são de alta tensão

Sua jovem intuição foi boa e correta. O amigo autor mencionou apenas placa de impressora. Nunca vi uma com a.t. .Minha velha mente visualizou apenas as de agulha. Talvez a de tinta ou laser precisa de a.t. Mas de fato pela cara e posição dos diodos com aquele gap na pci, parecem mesmo de a.t. Também ele menciona todos os diodos e captamos mentalmente também aqueles vermelhinhos que não são a.t. e sim deveriam ser medíveis.



3 horas atrás, galegodoti disse:

não vou fala que sou profissional na electrónica mas o básico ainda estudo e pesquiso

Que bom amigo. Obviamente sabes não mencionei aquilo como ofensa. Foi só mesmo pra te e nos guiar, ok?. Como disse no jovem amigo Brunão, não tem como medir este diodo diretamente. Ele pode não ter apenas 0,6V de queda como os comuns mas mais de 9V por isso seu multímetro nem faz cosquinha nele...

[BCP]

21 horas atrás, .if disse:

Sua jovem intuição foi boa e correta. O amigo autor mencionou apenas placa de impressora. Nunca vi uma com a.t. .Minha velha mente visualizou apenas as de agulha. Talvez a de tinta ou laser precisa de a.t. Mas de fato pela cara e posição dos diodos com aquele gap na pci, parecem mesmo de a.t. Também ele menciona todos os diodos e captamos mentalmente também aqueles vermelhinhos que não são a.t. e sim deveriam ser medíveis.

Essa parte da placa é a que gera uma tensão alta para "carregar" eletricidade estática no cilindro do toner, não conheço bem o processo mas sei que funciona com alta tensão...

[.if]

Excelente complemento amigo Brunão. .. vivendo & aprendendo

Permita-me registrar pro autor e pros fãs do cdh que o mérito da solução é do amigo @BCP . Eu apenas exemplifiquei e coloquei minha tradicional visão prática da coisa.
