Introdução
A Radeon RX 5700 é uma das primeiras placas de vídeo com chip gráfico "Navi", baseadas na nova arquitetura RDNA da AMD. Ela tem 36 unidades computacionais, 2.304 núcleos de processamento e 8 GiB de memória GDDR6. Vamos conferir como ela se sai em nossos testes.
A arquitetura RDNA de placas de vídeo foi projetada do zero pela AMD para substituir a arquitetura GCN, utilizada pelos chips gráficos anteriores da marca, como Polaris, Vega e outras mais antigas. Os chips gráficos baseados nessa nova arquitetura, com codinome Navi, são fabricados em 7 nm e, segundo a AMD, apresentam um desempenho por clock 25% superior ao da arquitetura anterior. Além disso, eles suportam memória GDDR6 e interface PCI Express 4.0.
Os três primeiros modelos lançados são a Radeon RX 5700, com 36 unidades computacionais, a Radeon RX 5700 XT (leia o teste dela clicando aqui), com 40 unidades computacionais, e Radeon XT 5700 XT 50th Anniversary. Todas trazem 8 GiB de memória GDDR6 rodando a 14 GHz e acessada a 256 bits, resultado uma largura de banda de memória de 448 GB/s.
A Radeon RX 5700 tem três clocks divulgados: "base clock", "game clock" e "boost clock". Segundo a AMD, o clock base é o clock mínimo que a placa vai rodar durante os jogos, o "game clock" é a frequência esperada na qual o chip gráfico vai efetivamente funcionar a maior parte do tempo e o clock boost é o clock máximo que o chip pode eventualmente atingir. A definição de "game clock" da AMD é muito similar ao que, nos chips gráficos da NVIDIA, é o clock turbo. Assim, nas comparações, utilizaremos principalmente estes dois valores.
Na Radeon RX 5700 de referência, o clock base é de 1.465 MHz, o "game clock" é de 1.625 MHz e o clock boost é de 1.725 MHz.
Em termos de consumo elétrico e dissipação de calor, a AMD divulgou um valor chamado "board power" (também chamado de TBP ou TGP), que significa o consumo elétrico total da placa de vídeo, e não apenas do chip gráfico. Apesar de tecnicamente este valor não ser a mesma coisa que TDP, a NVIDIA informou que os valores informados como TDP em suas placas de vídeo são efetivamente o consumo máximo total da placa e, desta forma podemos comparar sem problemas os valores de TDP informados pela NVIDIA com o TBP informado pela AMD. Dito isto, a Radeon RX 5700 tem um TBP de 180 W.
O motor de vídeo da série Radeon RX 5700 tem capacidade de codificar vídeo até 4K com 60 fps utilizando o codec H.265 e 4K com 90 fps utilizando o codec H.264. Na decodificação, ele suporta até 4K com 90 fps no H.265 e 4K com 150 fps no H.264.
Outros recursos suportados pela arquitetura RDNA são o RIS (Radeon Image Sharpening), que aumenta a nitidez da imagem em jogos, FidelityFX, que permite melhorias no contraste da imagem, o Radeon Anti-Lag, que reduz o "input lag", que é a latência entre você dar um comando e o resultado deste comando efetivamente ser exibido no monitor, além do algoritmo Radeon Chill, que ajusta a taxa de quadros para garantir uma menor dissipação de calor.
Em relação ao preço, a AMD reduziu os valores de suas novas placas de vídeo um dia antes do seu lançamento (provavelmente, em resposta ao lançamento das placas de vídeo "SUPER" da NVIDIA), e estipulou o preço sugerido nos EUA para a Radeon RX 5700 em US$ 349, colocando-a como competidora direta da GeForce RTX 2060.
A Figura 1 mostra a caixa da Radeon RX 5700, modelo de referência, que testamos.
Figura 1: a caixa da Radeon RX 5700

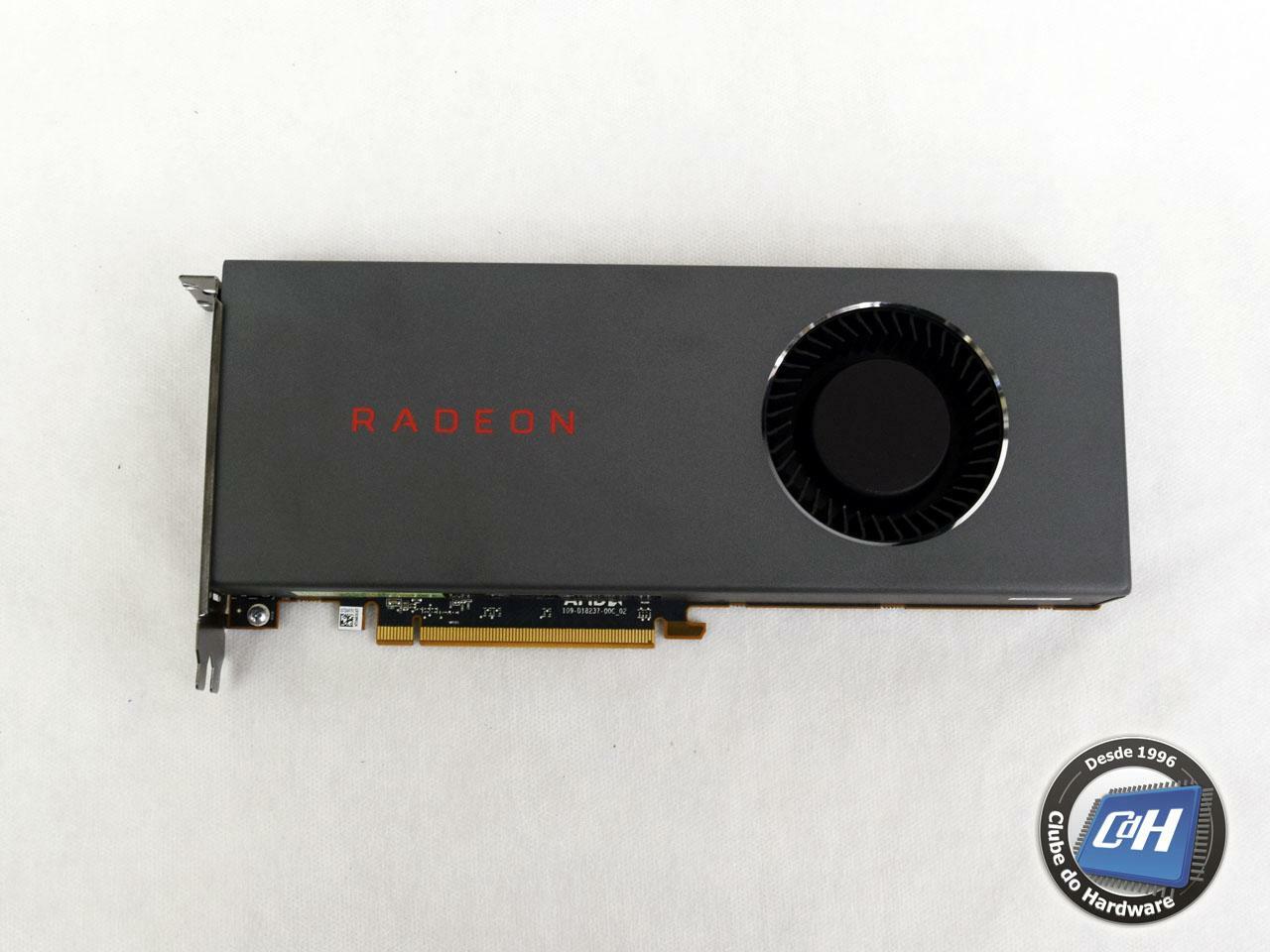

Você confere a Radeon RX 5700 de referência na Figura 2.
Figura 2: a Radeon RX 5700 de referência
Como mencionamos, a Radeon RX 5700 compete diretamente contra a GeForce RTX 2060. Assim, vamos comparar estas duas placas de vídeo. Infelizmente, a AMD não nos cedeu nenhuma placa de vídeo Radeon RX 580, Radeon RX 590, Vega 56 ou Vega 64 para que pudéssemos comparar este lançamento com os modelos anteriores do fabricante.
Também incluímos no comparativo a Radeon RX 5700 XT, a GeForce GTX 1660 Ti, a GeForce RTX 2060 SUPER, a GeForce RTX 2070 SUPER, a Gigabyte GeForce RTX 2070 GAMING OC 8G e a GeForce RTX 2080 FE, para termos noção da diferença de desempenho entre placas de vídeo de diferentes preços.
Na tabela abaixo, comparamos as principais especificações das placas de vídeo incluídas neste teste. Os preços foram pesquisados na Newegg.com no dia da publicação do teste.
| Placa de vídeo | Clock dos núcleos | Clock turbo | Clock da memória (efetivo) | Interface de memória | Taxa de transferência da memória | Memória | Núcleos de processamento | TDP | DirectX | Preço |
| Radeon RX 5700 | 1.465 MHz | 1.625 MHz | 14,0 GHz | 256 bits | 448 GB/s | 8 GiB GDDR6 | 2.304 | 180 W | 12.1 | US$ 350 |
| GeForce RTX 2060 FE | 1.365 MHz | 1.680 MHz | 14,0 GHz | 192 bits | 336 GB/s | 6 GiB GDDR6 | 1.920 | 160 W | 12.1 | US$ 350 |
| Gigabyte GeForce GTX 1660 TI Windforce OC 6G | 1.500 MHz | 1.845 MHz | 12,0 GHz | 192 bits | 288 GB/s | 6 GiB GDDR6 | 1.536 | 120 W | 12.1 | US$ 280 |
| Radeon RX 5700 XT | 1.605 MHz | 1.755 MHz | 14,0 GHz | 256 bits | 448 GB/s | 8 GiB GDDR6 | 2.560 | 225 W | 12.1 | US$ 400 |
| GeForce RTX 2060 SUPER FE | 1.470 MHz | 1.650 MHz | 14,0 GHz | 256 bits | 448 GB/s | 8 GiB GDDR6 | 2.176 | 175 W | 12.1 | US$ 400 |
| GeForce RTX 2070 SUPER FE | 1.605 MHz | 1.770 MHz | 14,0 GHz | 256 bits | 448 GB/s | 8 GiB GDDR6 | 2.560 | 215 W | 12.1 | US$ 500 |
| Gigabyte GeForce RTX 2070 GAMING OC 8G | 1.410 MHz | 1.725 MHz | 14,0 GHz | 256 bits | 448 GB/s | 8 GiB GDDR6 | 2.304 | 185 W | 12.1 | US$ 550 |
| GeForce RTX 2080 FE | 1.515 MHz | 1.800 MHz | 14,0 GHz | 256 bits | 448 GB/s | 8 GiB GDDR6 | 2.944 | 225 W | 12.1 | US$ 700 |
Você pode comparar as especificações destas placas de vídeo com outras através dos nossos tutoriais “Tabela comparativa dos chips Radeon da AMD (desktop)” e “Tabela comparativa dos chips GeForce da NVIDIA (desktop)”.
Agora vamos dar uma olhada mais de perto na placa de vídeo testada.
